MAGUS Bio D250T LCD on ammattimainen biologinen mikroskooppi, joka soveltuu biologisten näytteiden tarkasteluun läpäisemällä valossa. Pääasiallinen tarkastelutekniikka on kirkaskenttätekniikka (käyttövalmis). Myös tummakenttä-, polarisaatio- ja faasikontrastitekniikat ovat mahdollisia, mutta ne vaativat lisävarusteita mikroskoopille. Mikroskooppi on erinomainen valinta laboratorio- ja tutkimustarkkailuun lääketieteen, farmaseuttisen alan, oikeustieteen, maatalouden ja muiden alojen parissa.
Digitaalikamera
Digitaalinen HDMI-kamera MAGUS CHD10 on varustettu 2 MP sensorilla ja tuottaa realistisia Full HD -kuvia 1920 x 1080 px tarkkuudella. Se on itsenäinen kamera, joka ei vaadi yhteyttä tietokoneeseen eikä lisäohjelmistojen asennusta. Kamera voidaan suoraan yhdistää televisioon, monitoriin tai projektoriin. HDMI-liitäntä tarjoaa korkean ja vakaan siirtonopeuden kamerasta ulkoiselle näytölle. Videota tallennetaan 60 fps nopeudella. Kamera yhdistää korkean kuvataajuuden ja laajan kaistanleveyden HDMI:n, joten videot ovat eläviä, ilman jäätymisiä tai katkoksia kuvien välillä. Maksimiresoluutiossa kuva on yksityiskohtainen, liikkuvat kohteet näkyvät ilman virheitä, ja kohteen liike näytetään viiveettä.
Näyttö
MAGUS MCD -näytöt toimivat yhdessä MAGUS CHD -kameroiden kanssa muodostaen täydellisen kuvantamisjärjestelmän MAGUS-mikroskoopeille.
Yhteys kameraan tapahtuu HDMI-liitännän kautta. Monitori näyttää kuvat reaaliajassa. Sen IPS LCD -näyttö tarjoaa laajan katselukulman, korkean kirkkauden ja hyvän kontrastin. Jopa suuresta kulmasta katsottaessa kuva ei vääristy. Näytön koko on 13,3”.
Monitori voidaan asentaa vaakasuoralle pinnalle käyttäen taitettavaa jalustaa tai kiinnittää suoraan kameraan tai kolmijalkaan.
Optiikka
Tasokorjatut akromaattiset objektiivit tarjoavat kirkkaan, kontrastikkaan ja yksityiskohtaisen kuvan minimaalisilla vääristymillä. Suurennus mukana tulevilla objektiiveilla ja okulaareilla vaihtelee 40x ja 1000x välillä, ja ylärajaa voidaan nostaa lisäokulaareilla. Optiikka on äärettömyyteen korjattu, mikä tarkoittaa, että optiseen polkuun voidaan asentaa lisävarusteita.

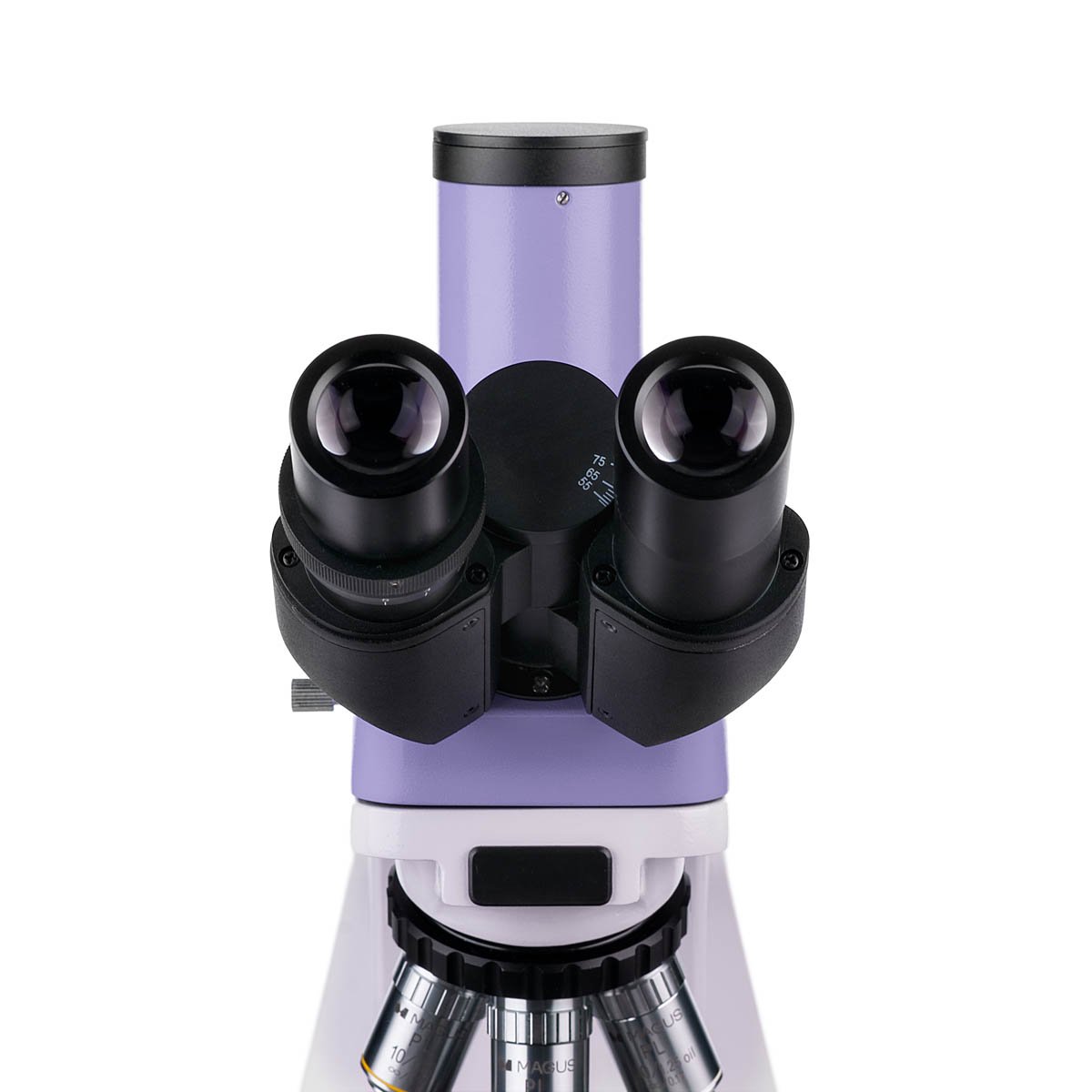

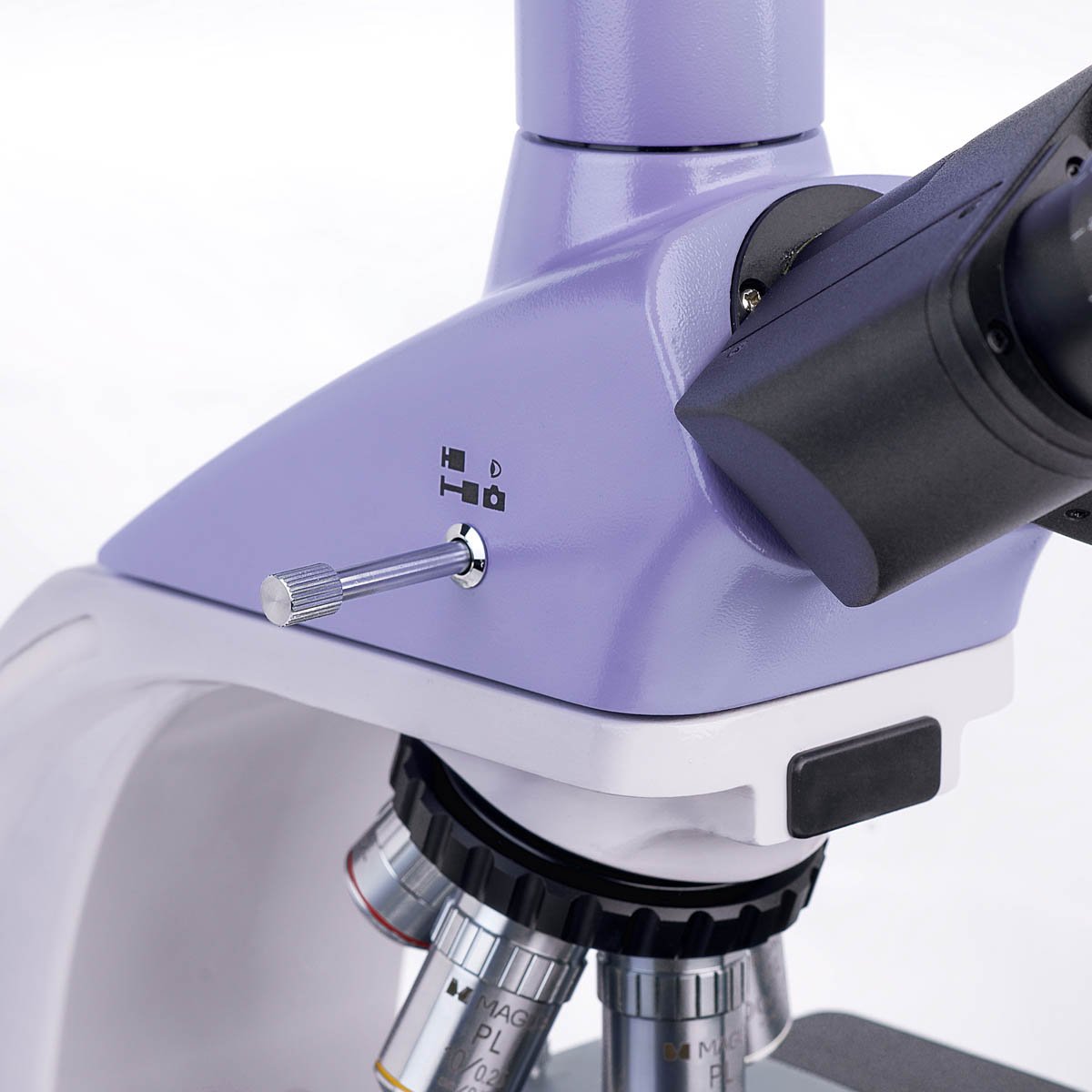

Trinokulaaripäässä on erillinen pystysuora putki digitaalikameran (ei sisälly) asentamista varten. Se on sijoitettu pystysuoraan. Trinokulaaripää on varustettu 360° kääntyvillä putkilla, ja vasemmassa putkessa on mahdollista säätää diopteria. Trinokulaaripään suunnittelu mahdollistaa okulaarin etäisyyden säätämisen tarkkailijan korkeuden mukaan.

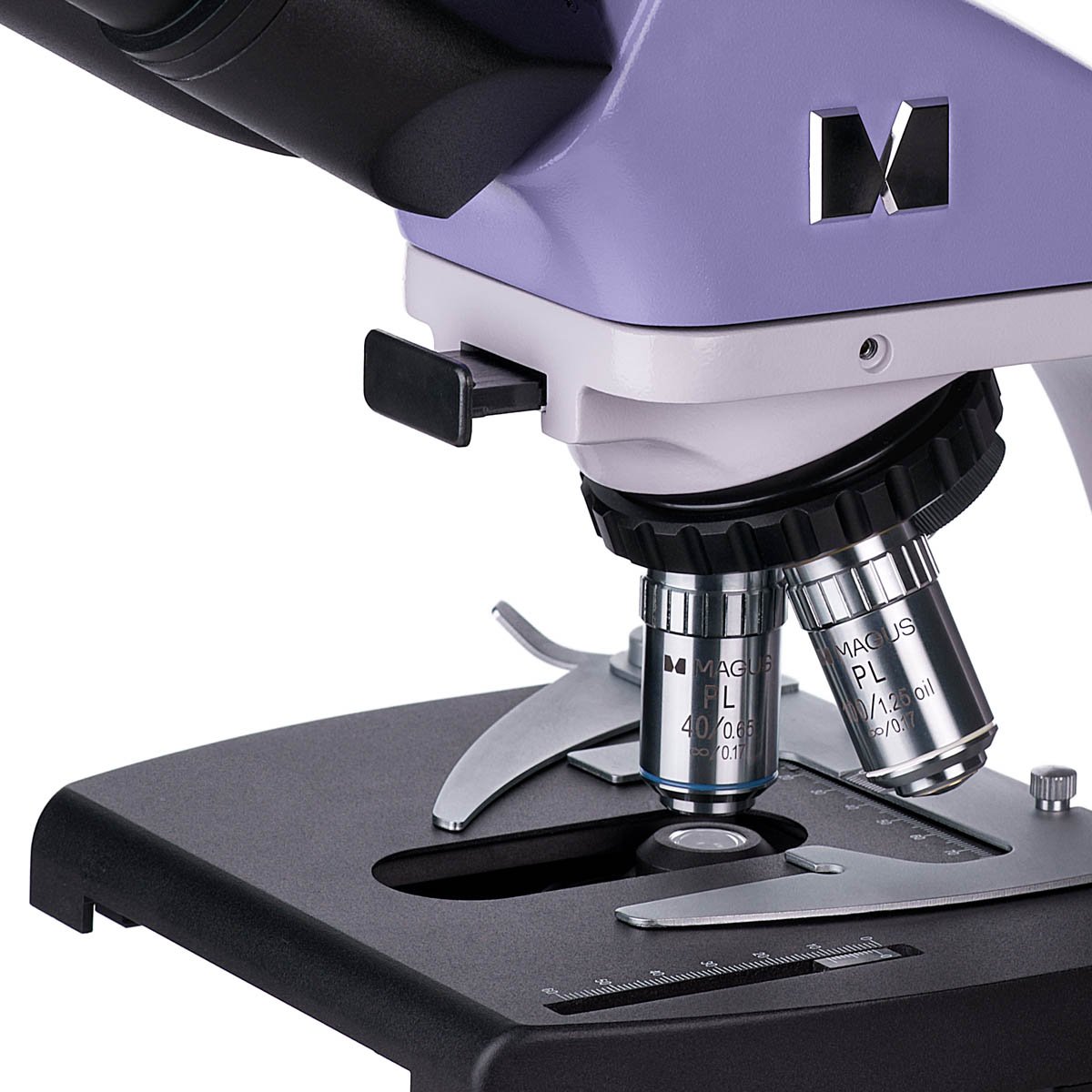

Pyörivässä revolverissa olevat objektiivit on suunnattu sisäänpäin, ja revolveriin voidaan asettaa samanaikaisesti 5 objektiivia – 4 objektiivia sisältyy pakettiin, yksi paikka on vapaa. Lisäobjektiivi tarjoaa lisäsuurennusta suurennusalalla.
Valaistus

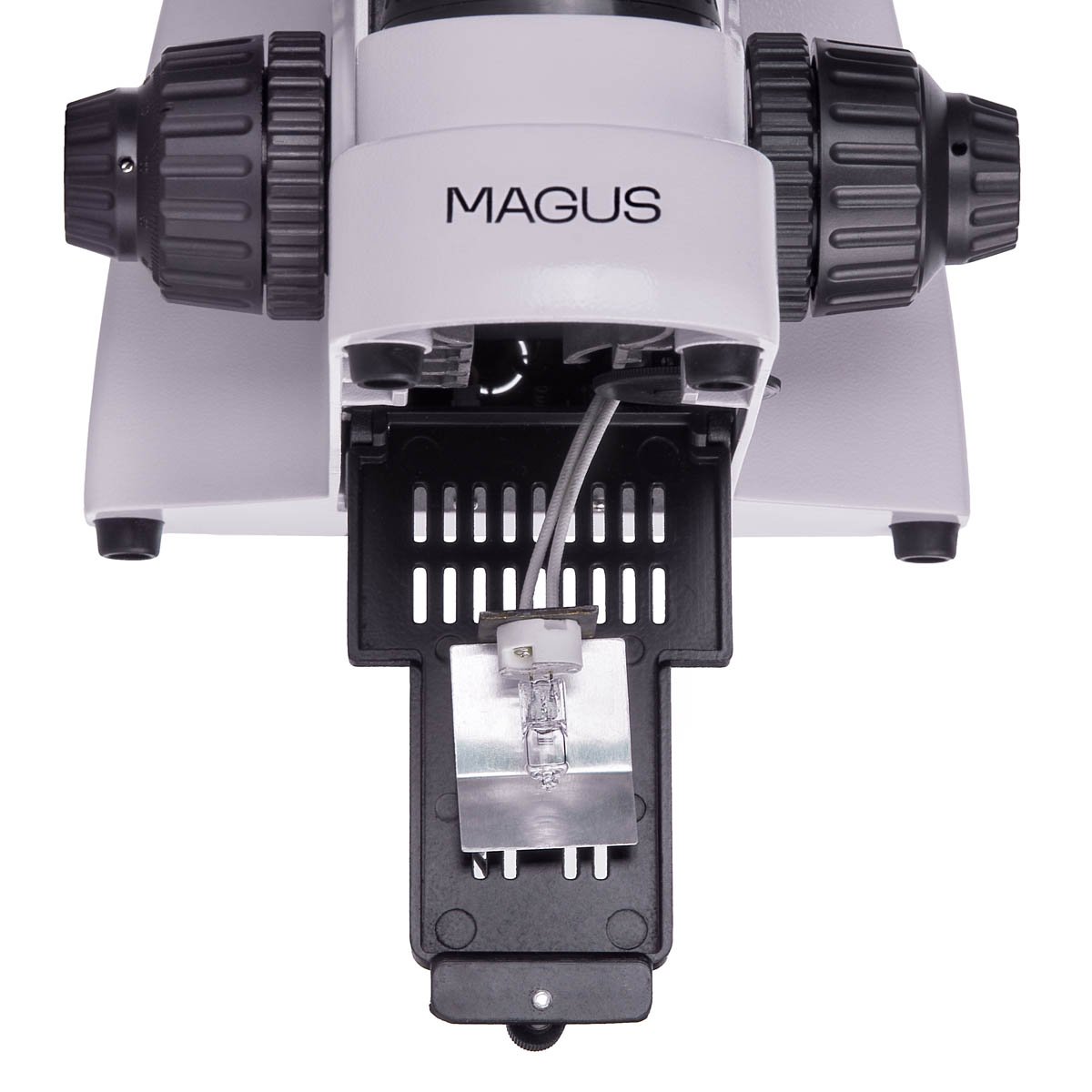

30W halogeenilamppu tarjoaa kirkkaan valaistuksen, joka mahdollistaa hyvän näkyvyyden näytteen rakenteisiin millä tahansa tarkastelutekniikalla ja millä tahansa objektiivilla. Valaistus on lämmin, mikä on mukavampaa silmille pitkien työtuntien aikana. Valaistuksessa on kirkkauden säätömahdollisuus. Valaistus saa virtansa verkkovirrasta.

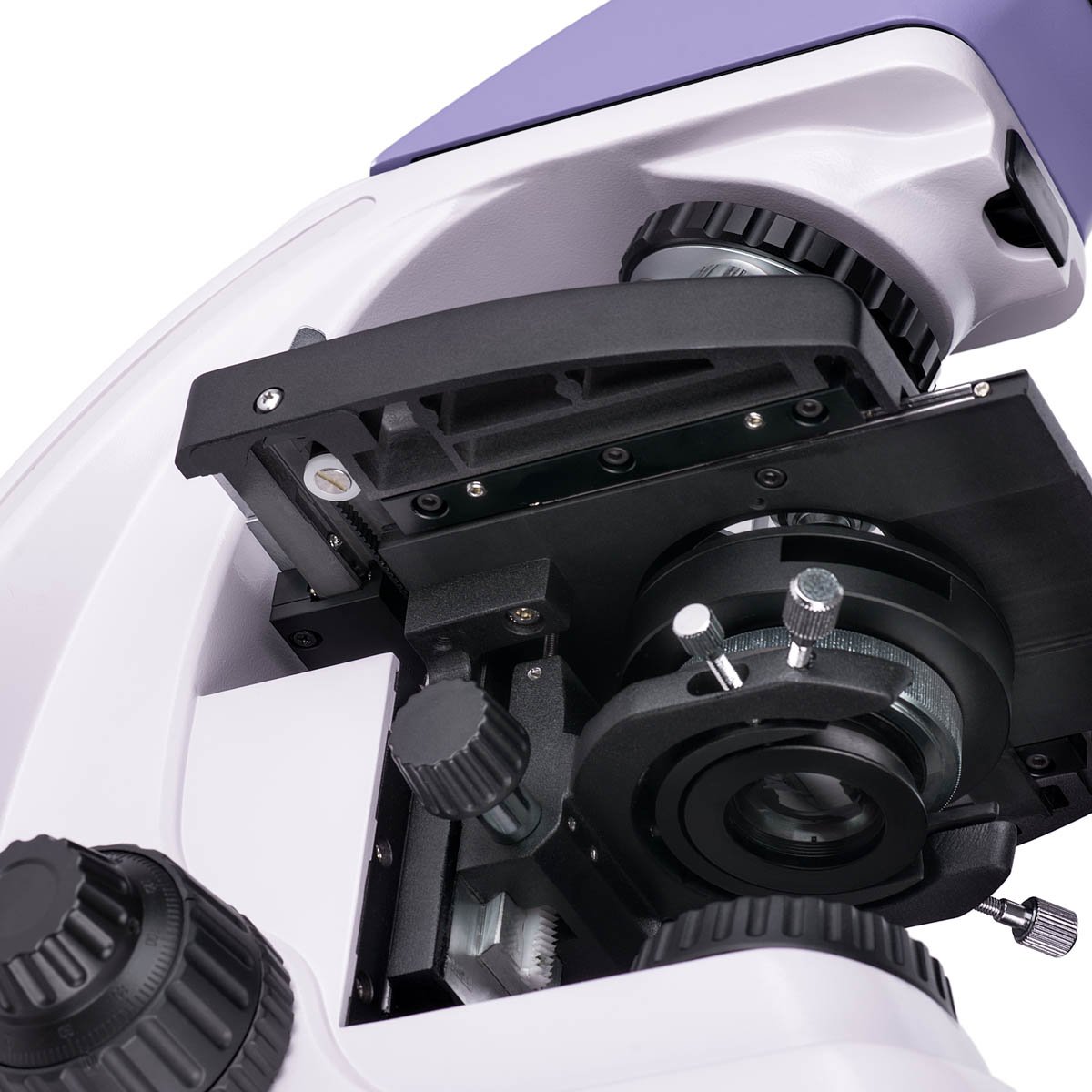

Köhlerin valaistuksen voi asettaa keskitetyn ja korkeussäädettävän Abben kondensaattorin, aukkodialyymin ja kenttädialyymin avulla. Kondensaattorissa on paikka, johon voidaan asentaa tummakenttä- tai vaihekontrastiliukukappale. Liukukappaleen avulla voidaan nopeasti vaihtaa tutkimustekniikoiden välillä, mikä parantaa suorituskykyä.
Lisävarusteet
Vaihtoehtoisten lisävarusteiden valikoima sisältää okulaareja, objektiiveja, polarisaatiolaitteita, tummakenttäkondensaattoreita, vaihekontrastilaitteita, kalibrointiliuskoja ja digitaalikameroita. MAGUS Bio D250T LCD -mikroskoopille erityisesti suunnitellut laitteet sopivat optimaalisesti mikroskooppiin ja maksimoivat sen ominaisuudet.
Mikroskoopin avainominaisuudet:
- Trinokulaaripää pystysuoralla putkella digitaalikameran asentamista varten
- 360° kääntyvät okulaariputket mahdollistavat sen säätämisen käyttäjän korkeuden mukaan
- Diopterin säätö vasemmassa putkessa, karkea tarkennus lukitusnupilla ja karkean jännityksen säätönupilla, hieno tarkennus
- Tarkkailut läpäisevässä valossa, valonlähde – 30W säädettävän kirkkauden halogeenilamppu
- Abben kondensaattori aukkodialyymin ja kenttädialyymin avulla mahdollistaa Köhlerin valaistuksen asettamisen
- Vaihtoehto vaihekontrasti- ja tummakenttäliukukappaleiden asentamiseen (kondensaattorissa on erityisura niiden asentamiseen)
- Saatavilla laaja valikoima lisävarusteita
Tekniset tiedot:
| Tuotemerkki | MAGUS |
| Takuu, vuodet | 5 |
| EAN | 5905555018034 |
| Pakkauksen koko, cm | 43.1×27.1×63 |
| Lähetyspaino, kg | 12.65 |
| Pää | trinokulaarinen |
| Pään kallistuskulma | 30 ° |
| Suurennusalue | from 800x to 1280x |
| Okulaariputken halkaisija, mm | 30 |
| Objektiivit | infinity plan achromatic: 4x/0.1 10x/0.25 40xs/0.65 100xs/1.25 (öljy) parfocal distance: 45mm (*valinnaisesti: 20x/0.4 60хs/0.80) |
| Pyörivä revolveri | 5:lle objektiiville |
| Työskentelyetäisyys, mm | 21 (4x) 5 (10x) 0.66 (40xs) 0.36 (100xs) 8.8 (20x) 0.465 (60xs) |
| Silmäväli, mm | 48 — 75 |
| Näytepöydän koko, mm | 180×150 |
| Näytepöydän liikealue, mm | 75/50 |
| Okulaari diopterisäätö | ±5 (vasemmassa putkessa) |
| Condenser | Abbe condenser, N.A. 1.25, center-adjustable, height-adjustable, adjustable aperture diaphragm, a slot for a darkfield slider and phase contrast slider, dovetail mount |
| Diaphragm | adjustable aperture diaphragm, adjustable iris field diaphragm |
| Tarkennus | koaksiaalinen, karkea tarkennus (21mm, 39.8mm/circle, with a lock knob and tension adjusting knob) and fine focusing (0.002mm) |
| Kirkkauden säätö | kyllä |
| Valonlähteen tyyppi | 12V/30W halogeenivalo G4 |
| Käyttölämpötila-alue,°C | 5 — 35 |
| Kokoonpanon vaikeustaso | monimutkainen |
| Valaistuksen sijainti | alapuolinen |
| Paino, kg | 8 |
| Mitat, mm | 200x436x400 |
| Kameran kenno | SONY Starvis CMOS |
| Väri/monokromaattinen | väri |
| Megapikselit | 2 |
| Suurin tarkkuus, pikseliä | 1920×1080 |
| Kennon koko | 1/2.8′ (5.57×3.13mm) |
| Pikselin koko, μm | 2.9×2.9 |
| Valoherkkyys | 1300mV at 1/30s |
| Valotusaika | 0.04ms–1000ms |
| Videon tallennus | kyllä |
| Kuvaformaatti | *.jpg |
| Aallonpituusalue, nm | 380–650 (sisäänrakennettu IR-suodatin) |
| Sulkimen tyyppi | ERS (electronic rolling shutter) |
| Järjestelmävaatimukset | does not require a computer connection |
| Kiinnikkeen tyyppi | C-mount |
| Kameran virransyöttö | AC adapter 12V, 1A |
| Kameran käyttölämpötila-alue, °С | -10 — 50 |
| Sallittu ympäristön ilmankosteus, % | 30 — 80 |
| Ohjelmisto | HDMI: sisäänrakennettu |
| Tyyppi | biologinen, valo/optinen, digital |
| Suutin | Gemel head (Siedentopf, 360° rotation) |
| Suurennus, x | 40–1000 peruskokoonpanolla (*lisävarusteilla: 40–1200/1250/1500/1600/2000/2500) |
| Okulaarit | 10х/22mm, silmäetäisyys: 10mm (*valinnaisesti: 10x/22mm with scale, 12.5x/14 15x/15 20x/12 25x/9) |
| Näytepöydän ominaisuudet | two-axis mechanical stage, without a positioning rack |
| Valaisu | halogeeni |
| Virtalähde | 220±22V, 50Hz, verkkovirta |
| Valosuotimet | kyllä |
| Mahdollisuus liitää lisälaitteita | phase contrast device (condenser and objectives), darkfield condenser (dry or oil), polarization devices (polarizer and analyzer) |
| Käyttäjän kokemustaso | kokeneet käyttäjät, ammattilaiset |
| Käyttökohde | laboratorio / lääketiede |
| Tutkimusmenetelmä | kirkaskenttä |
| Suojapussi/laukku/kotelo | pölysuoja |
| Ulostuloliitännät | HDMI 1.4 |
| Muistikortti | SD, max. 32 GB |
| Mahdollisuus liitää lisälaitteita | USB mouse |
| Videon kuvataajuus | 60@1920×1080 (HDMI) |
| Asennuspaikka | trinokulaarinen putki, okulaarin putki okulaarin sijaan |
| Videon formaatti | *.h264, *.mp4 |
| Runko | alumiini |
| Specifications of the AC power adapter | syöttö: verkkovirta 100–240V, 50/60Hz, ulos: DC-jännite 12V/1A |
| Näytön tekniset arvot | |
| Matriisin tyyppi | IPS |
| Näytön koko, tuumaa | 13.3 |
| Näytön tarkkuus, pikseliä | 1920×1080 (Full HD) |
| Kuvasuhde | 16:9 |
| Kirkkaus, cd/m² | 400 |
| Toistettujen värien lukumäärä | 16.7 m |
| Kontrasti | 1000:1 |
| Vaaka/pysty katselukulma, ° | 178/178 |
| Näytön näkyvän alueen koko (leveys x korkeus), mm | 295×165 |
| Pikselin pitch (leveys x korkeus), mm | 0.154×0.154 |
| Taajuus | 60 |
| Matriisin tyyppi backlight | LED |
| LED-taustavalon elinikä, tuntia | 50000 |
| Liitäntä | HDMI |
| Käyttölämpötila-alue,°C | -15 — 55 |
| Sallittu ympäristön ilmankosteus, % | 10 — 90 |
| Virtalähde | AC 110–220V, DC 5–12V/1A (Tyyppi-C) |
| Virrankulutus, W | 12 (max.) |
