Kuvaus
MAGUS-mikroskooppien ja oheistuotteiden yritysmyynti: ota yhteyttä sähköpostilla panu@kamavaja.fi tai soita +358503205144 / Panu Pentikäinen.

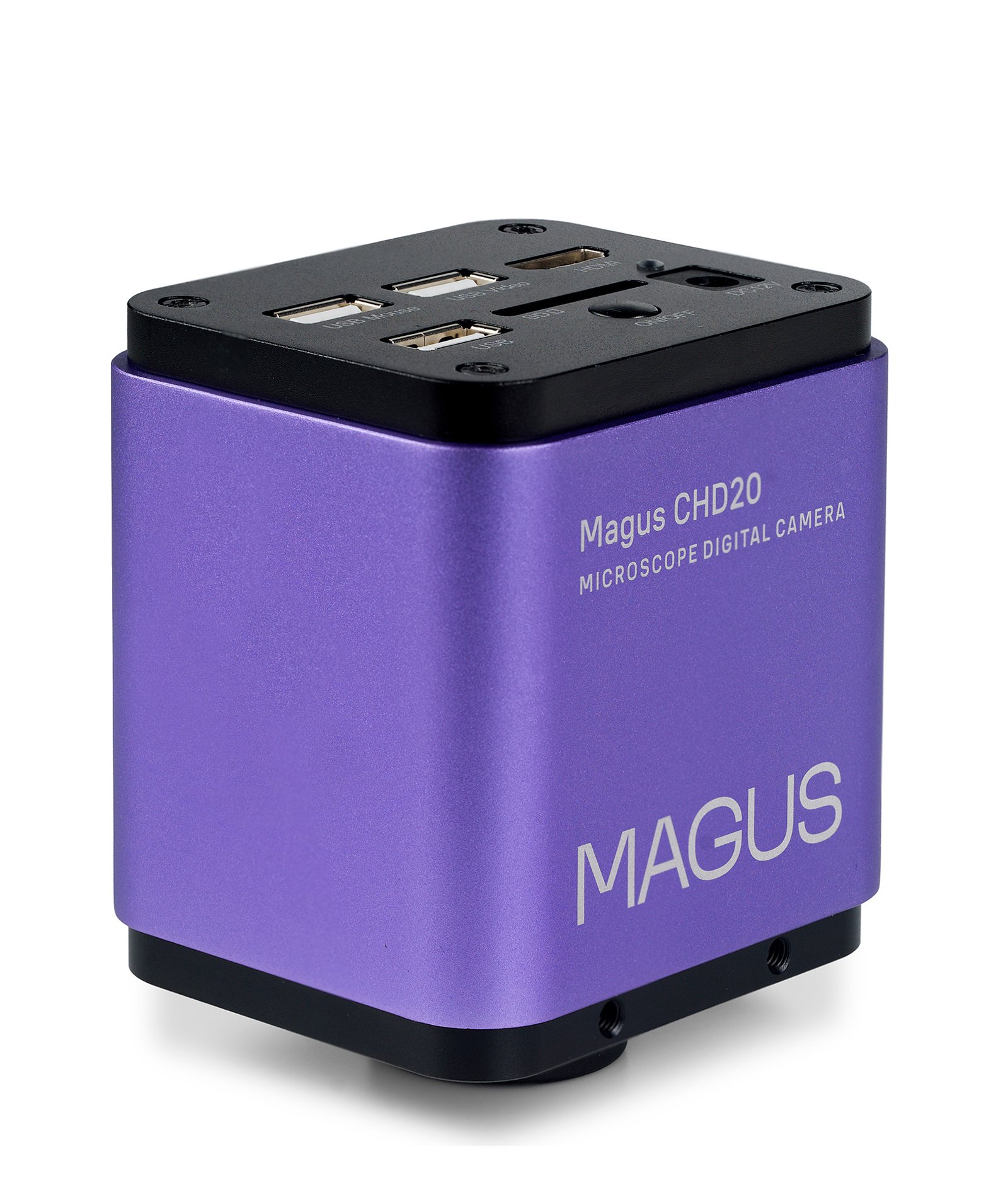

MAGUS CHD20 on mikroskooppiin asennettava digitaalikamera. Se on suunniteltu ottamaan valokuvia ja tallentamaan videoita tutkimuksesta, muokkaamaan niitä, ja se pystyy myös mittaamaan kohteiden lineaariset ja kulmaiset mitat sekä niiden rakenteet. Laite toimii omalla ohjelmistollaan, joten sitä voidaan yhdistää paitsi tietokoneeseen, myös suoraan ulkoiseen näyttöön. Tätä varten kamera on varustettu HDMI- ja USB-liitännöillä.
Kamera tuottaa huippulaatuisen Full HD -kuvan (1920 x 1080 px) ja tarjoaa korkeat kuvataajuudet ja nopeat tiedonsiirtonopeudet laitteiden välillä. Siinä on Sony-kenno, jolla on korkea valoherkkyys ja joka pystyy kuvaamaan jopa fluoresoivassa valossa.

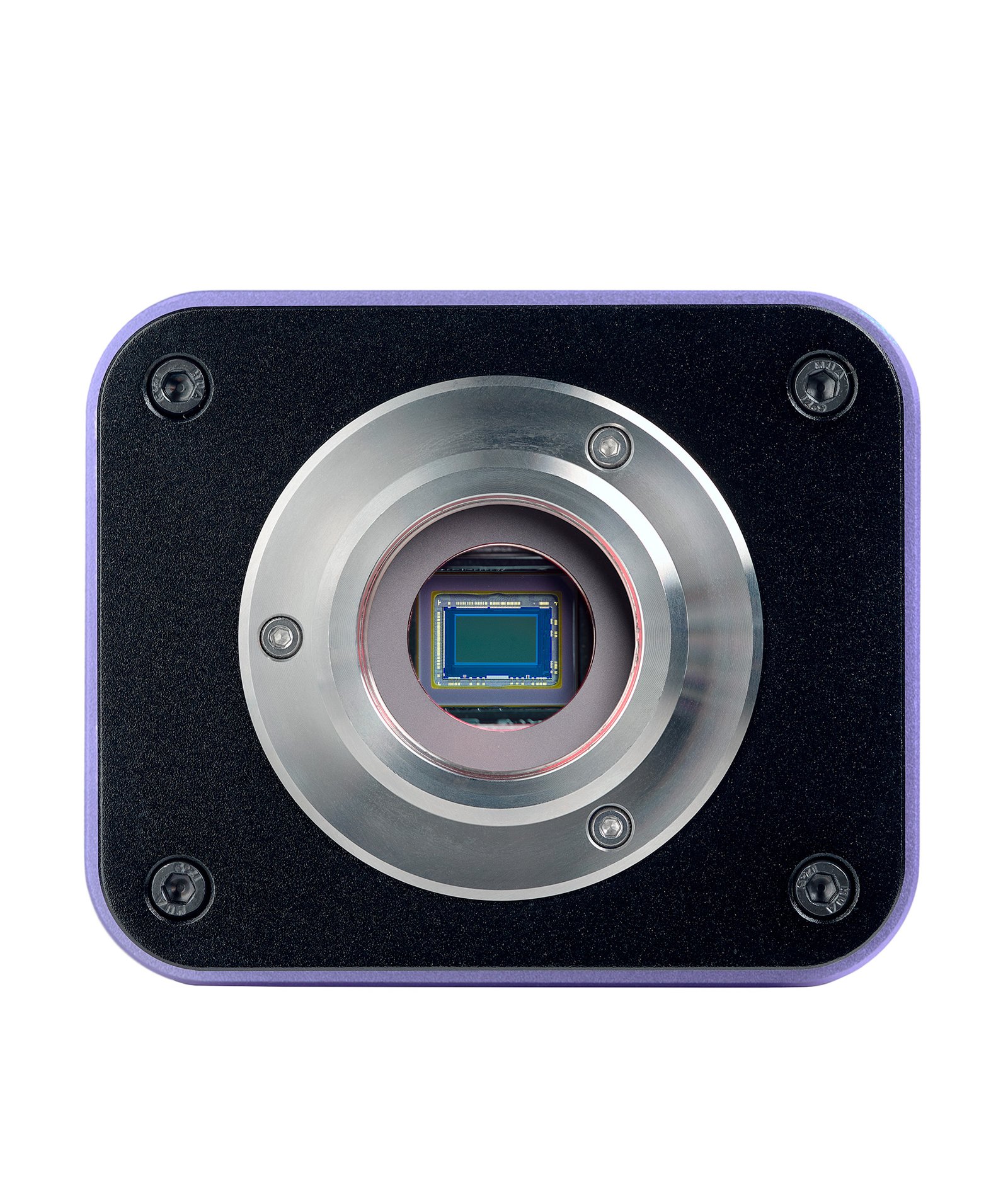

Kenno
SONY:n Starvis-sarjan väri CMOS -kenno, sen pienestä koosta huolimatta (1/2”, 3,75 x 3,75 μm pikseli), on korkea valoherkkyys (1175mV 1/30s suljinnopeudella) ja mahdollistaa kuvaamisen jopa heikossa valossa. Tämä on mahdollista taustavalaistusteknologian ansiosta. Mahdollisimman laajan näkökentän luomiseksi ilman vääristymiä on suositeltavaa käyttää adapteria, jonka suurennus on 0,5x – 0,7x.
Ohjelmisto
Kameran mukana ohjelmisto, joka mahdollistaa MAGUS CHD20 -kameran itsenäisen toiminnan valokuvien ja videoiden ottamiseen, tulosten käsittelyyn suoraan laitteella ja kohteen mittaukset. Mittauksia varten on ensin kalibroitava ohjelmisto kullekin objektiiville käyttäen kalibrointiliuskaa.
Yhdistäminen ulkoisiin laitteisiin

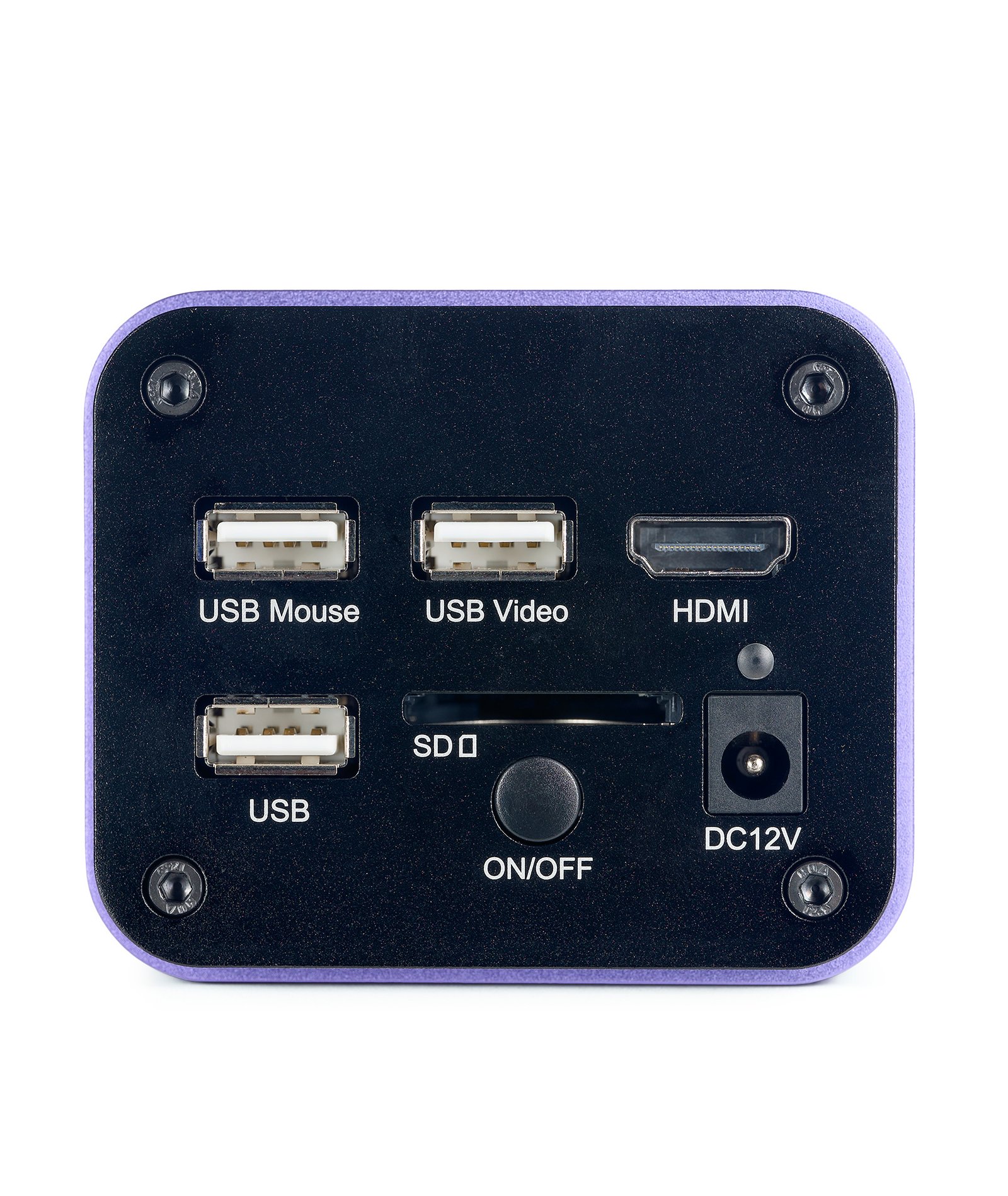

MAGUS CHD20 tukee yhteyttä ulkoiseen näyttöön, tietokoneeseen sekä lisälaitteiden integrointiin. Yhteys monitoriin, televisioon tai projektoriin tapahtuu HDMI-liitännän kautta, 60 fps. Kamera voidaan yhdistää tietokoneeseen USB2.0-liitännän kautta 50 fps.
Kameran mukana tulee 32GB SD-kortti. Voit tallentaa siihen valokuvia ja videoita ja käsitellä niitä sisäänrakennetulla ohjelmistolla. USB-liitäntä mahdollistaa muistitikun liittämisen.
Hiiren käyttöä suositellaan kameraohjelmien käyttöön. Se sisältyy myös pakettiin ja on suunniteltu tasoittamaan suorassa vuorovaikutuksessa kameran kanssa syntyviä värähtelyjä.
Laite voidaan yhdistää erityisiin MAGUS-näyttöihin, jotka asennetaan suoraan kameraan ja luovat mikroskoopin kuvantamisjärjestelmän.
Asennus mikroskooppiin
Kamera voidaan asentaa mikroskoopin okulaariputkeen yhdistämällä se C-mount-adapterin ja putken halkaisijalle sopivan adapterirenkaan kautta (ostettava erikseen). C-mount-adapteria käytetään laitteen asentamiseen trinokulaariputkeen.
Avainominaisuudet:
- Valoherkkyys 1175mV 1/30s valotusajalla mahdollistaa kuvaamisen jopa heikossa tai fluoresoivassa valossa
- Kamera tuottaa huippulaatuisen Full HD -kuvan (1920x1080px)
- Sisäänrakennettu ohjelmisto tarjoaa mahdollisuuden itsenäisesti luoda ja käsitellä valokuva- ja videomateriaaleja sekä suorittaa kohteen mittauksia
- HDMI- ja USB-liitännät käytetään tietojen näyttämiseen ulkoiselle monitorille tai tietokoneelle, kuvausnopeus on 60 fps tai 50 fps riippuen yhteydestä

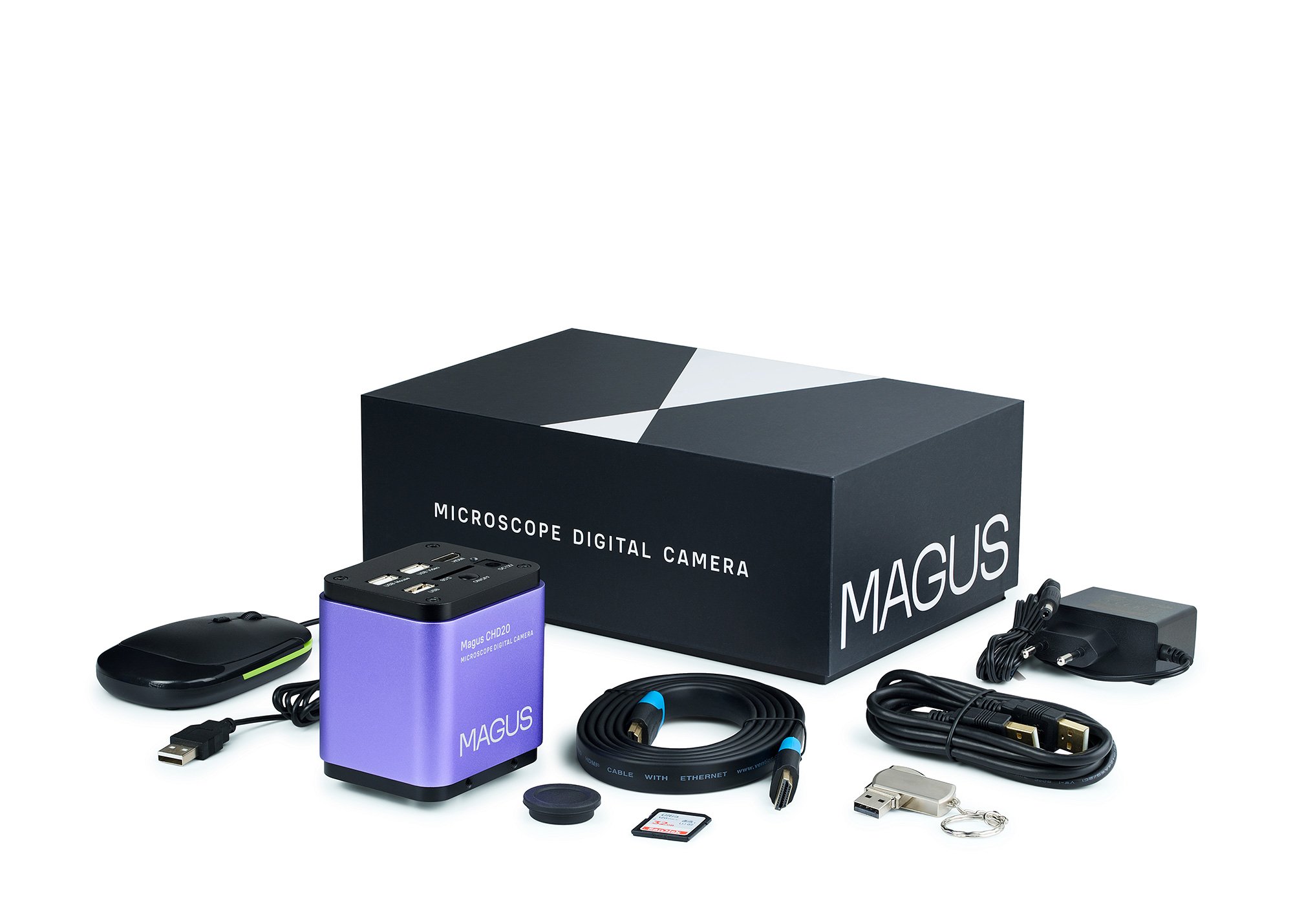

Pakettiin sisältyy:
- Digitaalikamera
- HDMI-kaapeli (1,5 m)
- USB 2.0 -kaapeli (2 m)
- USB-hiiri
- 32GB SD-muistikortti
- AC-virtalähde 12V/1A (Euro)
- Asennus-CD ajureilla ja ohjelmistolla
- Käyttöohje ja takuukortti
Tekniset tiedot:
| Tuotemerkki | MAGUS |
| Takuu, vuodet | 5 |
| EAN | 5905555019147 |
| Pakkauksen koko, cm | 25.5x17x9 |
| Lähetyspaino, kg | 1.5 |
| Kameran kenno | Sony Exmor/Starvis CMOS |
| Väri/monokromaattinen | väri |
| Megapikselit | 2 |
| Suurin tarkkuus, pikseliä | 1920 x 1080 |
| Kennon koko | 1/2″ (7.2 x 4.05 mm) |
| Pikselin koko, μm | 3.75×3.75 |
| Valoherkkyys | 1175mV with 1/30s |
| Signaali/kohina-suhde | 0.15mV at 1/30s |
| Valotusaika | 0.04ms–1000ms |
| Videon tallennus | kyllä |
| Kuvaformaatti | *.jpg, *.tif |
| Aallonpituusalue, nm | 380–650 (sisäänrakennettu IR-suodatin) |
| Sulkimen tyyppi | ERS (electronic rolling shutter) |
| Järjestelmävaatimukset | Windows 8/10/11 (32- tai 64-bittinen), Mac OS X, Linux, up to 2.8GHz Intel Core 2 or higher, minimum 4GB RAM, USB2.0 port, RJ45, CD-ROM, 19′ tai suurempi näyttö |
| Kiinnikkeen tyyppi | C-mount |
| Käyttölämpötila-alue,°C | -10 — 50 |
| Sallittu ympäristön ilmankosteus, % | 30 — 80 |
| Ulostuloliitännät | USB 2.0, HDMI 1.4 |
| Muistikortti | SD, max. 32 GB |
| Mahdollisuus liitää lisälaitteita | USB-hiiri flash-tikku (USB) |
| Videon kuvataajuus | 60 @ 1920 x 1080 (HDMI), 50 @ 1920 x 1080 (USB) |
| Asennuspaikka | trinokulaarinen putki, okulaarin putki okulaarin tilalle |
| Videon formaatti | *.h264/*.h265, *.mp4 |
| Runko | CNC alumiiniseos |
| Virtalähde | DC-muuntaja 12V, 1A |
| Ohjelmisto | HDMI: built-in USB: MAGUS View |
| Tasavirtamuuntajan tekniset arvot | sisäänmeno: AC-jännite 100–240V, 50/60Hz, ulostulo: DC-jännite 12V/1A |
