Kuvaus
MAGUS-mikroskooppien ja oheistuotteiden yritysmyynti: ota yhteyttä sähköpostilla panu@kamavaja.fi tai soita +358503205144 / Panu Pentikäinen.

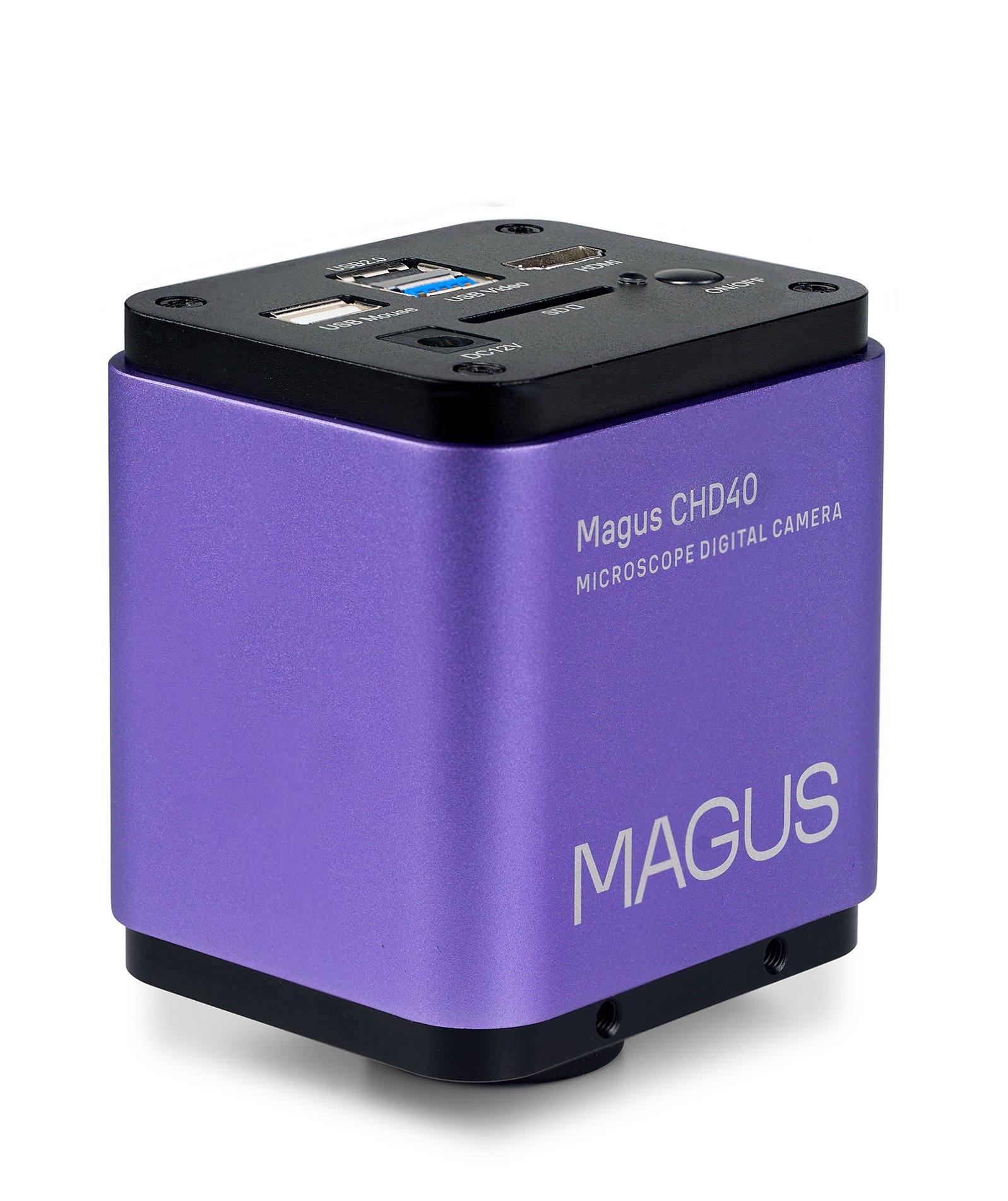

MAGUS CHD40 on MAGUS-mikroskooppien kanssa yhteensopiva digitaalinen kamera. Kamera kuvaa 4K-resoluutiossa (3840 x 2160 px) ja voi automaattisesti muuntaa kuvan Full HD -resoluutioon (1920 x 1080 px) ulkoisen näytön vaatimusten mukaan. Laite on varustettu kolmella liitännällä: HDMI, USB3.0 ja Wi-Fi. Videon nopeus on 30 fps kaikilla liitännöillä. Kamerassa on sisäänrakennettu ohjelmisto, joka mahdollistaa valokuvien ottamisen ja videoiden tallentamisen lisäksi kuvan muokkaamisen ja jopa kuvattavan kohteen mittaamisen. Laite tuottaa huippulaatuisen kuvan ilman viiveitä tai repeämiä, ja kohde näkyy selvästi, ilman vääristymiä, jopa liikkeessä.
Kameran kennoi
Kamerassa on SONY Starvis -väri CMOS-sensori. Nämä sensorit käyttävät taustavalaistusta teknologiaa, joka tarjoaa korkean valoherkkyyden pienellä matriisikoolla. MAGUS CHD40 -kameran sensorin koko on 1/1.2” ja pikselikoko 2,9 x 2,9 µm. Laitteen valoherkkyys on 1028mV 1/30 sekunnin suljinnopeudella: Kamera pystyy ottamaan korkealaatuisia kuvia heikossa valaistuksessa. Erittäin laajan näkökentän saavuttamiseksi ilman vääristymiä käytä adapteria, jonka suurennus on 0,75x–1x.
Ohjelmisto
Kamera on käyttövalmis sisäänrakennetun ohjelmiston ja mukana toimitetun ohjelmisto-CD:n asennetun ohjelmiston ansiosta. Sen avulla voidaan ottaa valokuvia, tallentaa videoita, mitata kohteiden lineaarisia ja kulmamittoja sekä rakenteita ja muokata kuvia. Mittausten tekemiseksi kalibroi ohjelmisto ensin jokaiselle objektiiville käyttäen kalibrointidiaa. Kamera voidaan liittää TV:hen, monitoriin tai projektoriin HDMI-liitännän kautta sekä tietokoneeseen USB3.0- tai Wi-Fi-liitännän kautta. HDMI- tai USB-liitännöillä liitettynä saadaan 4K-resoluution kuva; Wi-Fi-sovittimella yhdistettäessä tietokoneeseen luodaan Full HD -kuva.
Laitteiden pariliitos
Kamera tukee lisälaitteita, jotka tekevät työskentelystä kätevämpää ja tehokkaampaa. USB-liitäntään voi liittää hiiren (sisältyy toimitukseen). Työskentely hiirellä estää värinän, joka syntyy suorassa vuorovaikutuksessa laitteen kanssa. Tutkimustulokset voidaan tallentaa mukana toimitetulle SD-kortille tai muistitikulle. MAGUS-näytöt voidaan liittää suoraan kameraan ilman tietokonetta.
Mikroskoopin asennus
Kameran voi asentaa mikroskooppiin kahdella tavalla: trinokulaariputkeen tai okulaariputkeen. Molemmissa tapauksissa tarvitaan mikroskoopin mukana tuleva C-kiinnike laitteiden yhdistämiseen. Okulaariputkeen asennettaessa käytetään myös putken halkaisijalle sopivaa adapterirengasta.
Avainominaisuudet:
- Kuvaa 4K-resoluutiossa (3840 x 2160 px) tai Full HD -resoluutiossa (1920 x 1080 px) yhteyden tyypistä riippuen

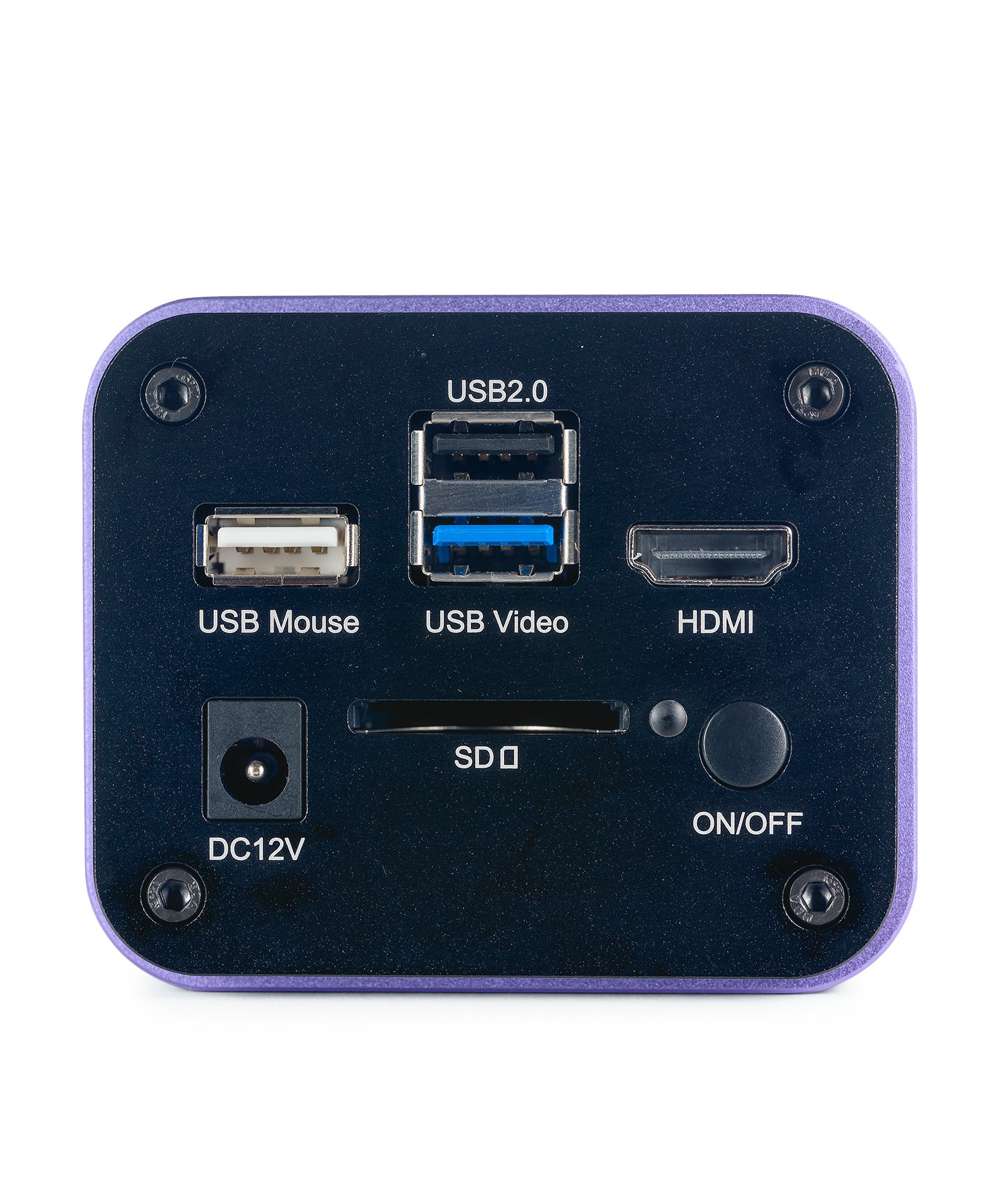

- Mahdollistaa yhteyden ulkoiseen näyttöön tai tietokoneeseen HDMI:n, USB3.0:n tai Wi-Fi:n kautta
- Videon kuvataajuus 30 fps
- SONY Starvis -väri CMOS-sensori tarjoaa 1028mV valoherkkyyden 1/30s valotusajalla ja mahdollistaa kuvauksen myös heikossa valossa
- Tukee lisälaitteita, jotka tekevät työskentelystä mukavampaa ja tehokkaampaa

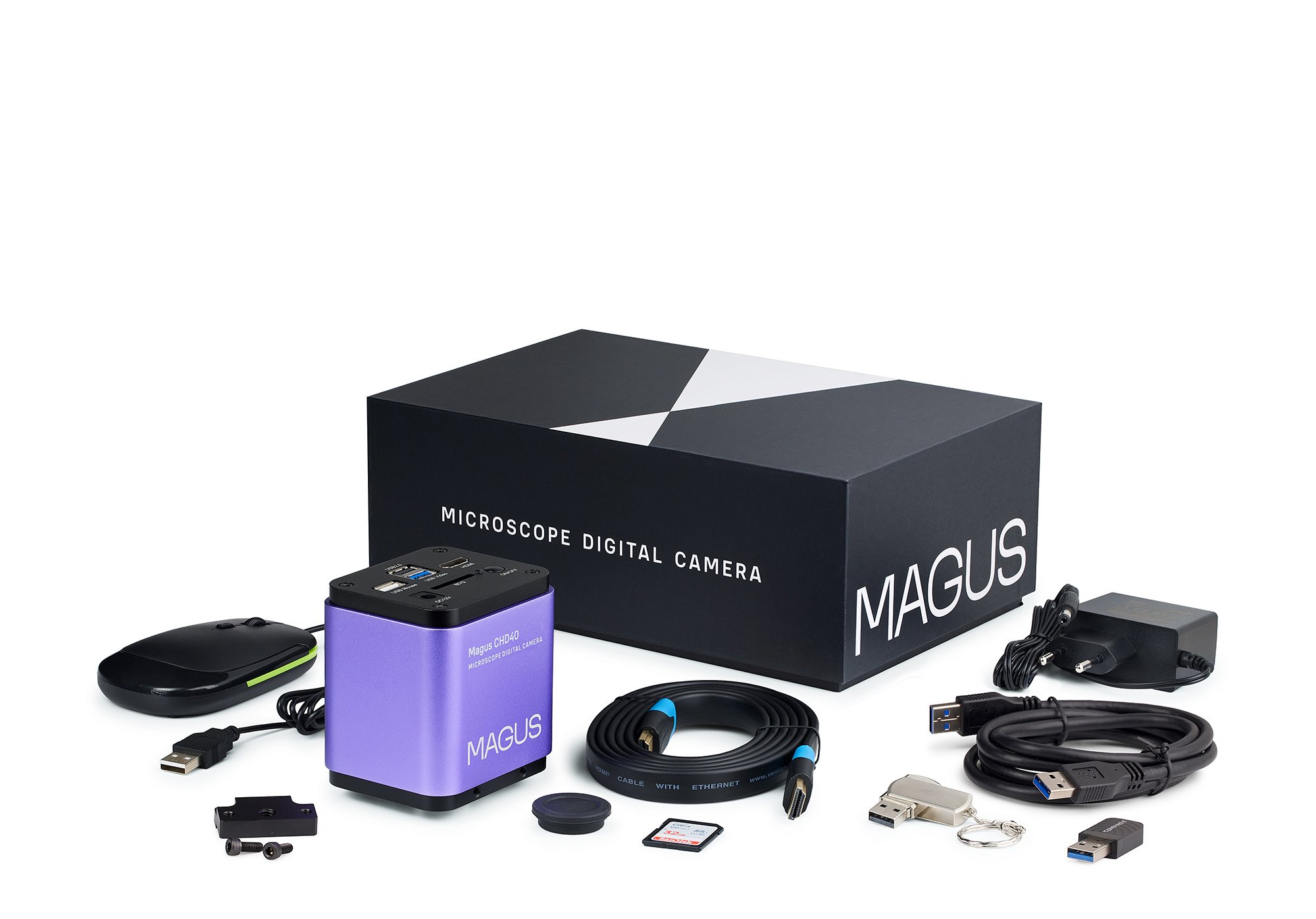

Pakettiin sisältyy:
- Digitaalikamera
- HDMI-kaapeli (1.5 m)
- USB3.0-kaapeli (1.5 m)
- USB-hiiri
- 32 GB SD-muistikortti
- USB Wi-Fi -sovitin (2 kpl)
- Virtalähde 12V/1A (Euro)
- Asennus-CD ajureilla ja ohjelmistolla
- Käyttöohje ja takuukortti
Tekniset tiedot:
| Tuotemerkki | MAGUS |
| Takuu, vuodet | 5 |
| EAN | 5905555019161 |
| Pakkauksen koko, cm | 25.5x17x9 |
| Lähetyspaino, kg | 1.5 |
| Kameran kenno | Sony Exmor/Starvis CMOS |
| Väri/monokromaattinen | väri |
| Megapikselit | 8 |
| Suurin tarkkuus, pikseliä | 3840 x 2160 |
| Kennon koko | 1/1.2” (11.14×6.26mm) |
| Pikselin koko, μm | 2.9×2.9 |
| Valoherkkyys | 1028mV with 1/30s |
| Signaali/kohina-suhde | 0.13mV at 1/30s |
| Valotusaika | 0.14ms–1000ms |
| Videon tallennus | kyllä |
| Kuvaformaatti | *.jpg, *.tif |
| Aallonpituusalue, nm | 380–650 (sisäänrakennettu IR-suodatin) |
| Sulkimen tyyppi | ERS (electronic rolling shutter) |
| Järjestelmävaatimukset | Windows 8/10/11 (32- tai 64-bittinen), Mac OS X, Linux, USB2.0-portti, RJ45 |

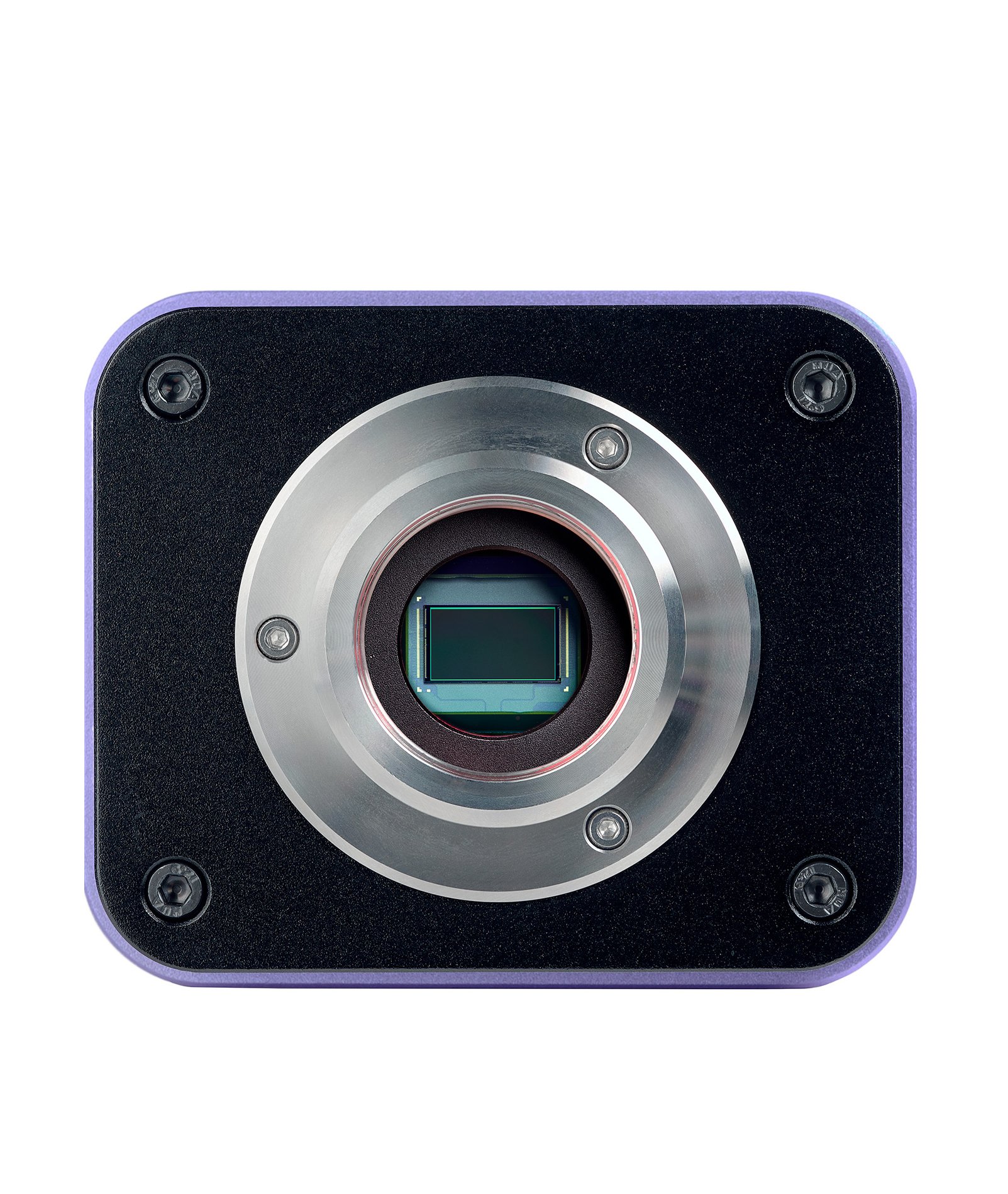

| Kiinnikkeen tyyppi | C-mount |
| Käyttölämpötila-alue,°C | -10 — 50 |
| Sallittu ympäristön ilmankosteus, % | 30 — 80 |
| Ulostuloliitännät | Wi-Fi, HDMI 1.4, USB 3.0 |
| Muistikortti | SD, max. 32 GB |
| Mahdollisuus liitää lisälaitteita | USB-hiiri flash-tikku (USB), Wi-Fi adapter (USB) |
| Videon kuvataajuus | 30@3840×2160 (HDMI), 30@1920×1080 (Wi-Fi), 30@3840×2160 (USB3.0) |
| Asennuspaikka | trinokulaarinen putki, okulaarin putki okulaarin sijaan |
| Videon formaatti | *.h264/*.h265, *.mp4 |
| Runko | CNC alumiiniseos |
| Virtalähde | DC-muuntaja 12V, 1A |
| Ohjelmisto | HDMI: built-in USB: MAGUS View |
| Tasavirtamuuntajan tekniset arvot | syöttö: verkkovirta 100–240V, 50/60Hz, ulos: DC-jännite 12V/1A |
