Kuvaus
MAGUS-mikroskooppien ja oheistuotteiden yritysmyynti: ota yhteyttä sähköpostilla panu@kamavaja.fi tai soita +358503205144 / Panu Pentikäinen.

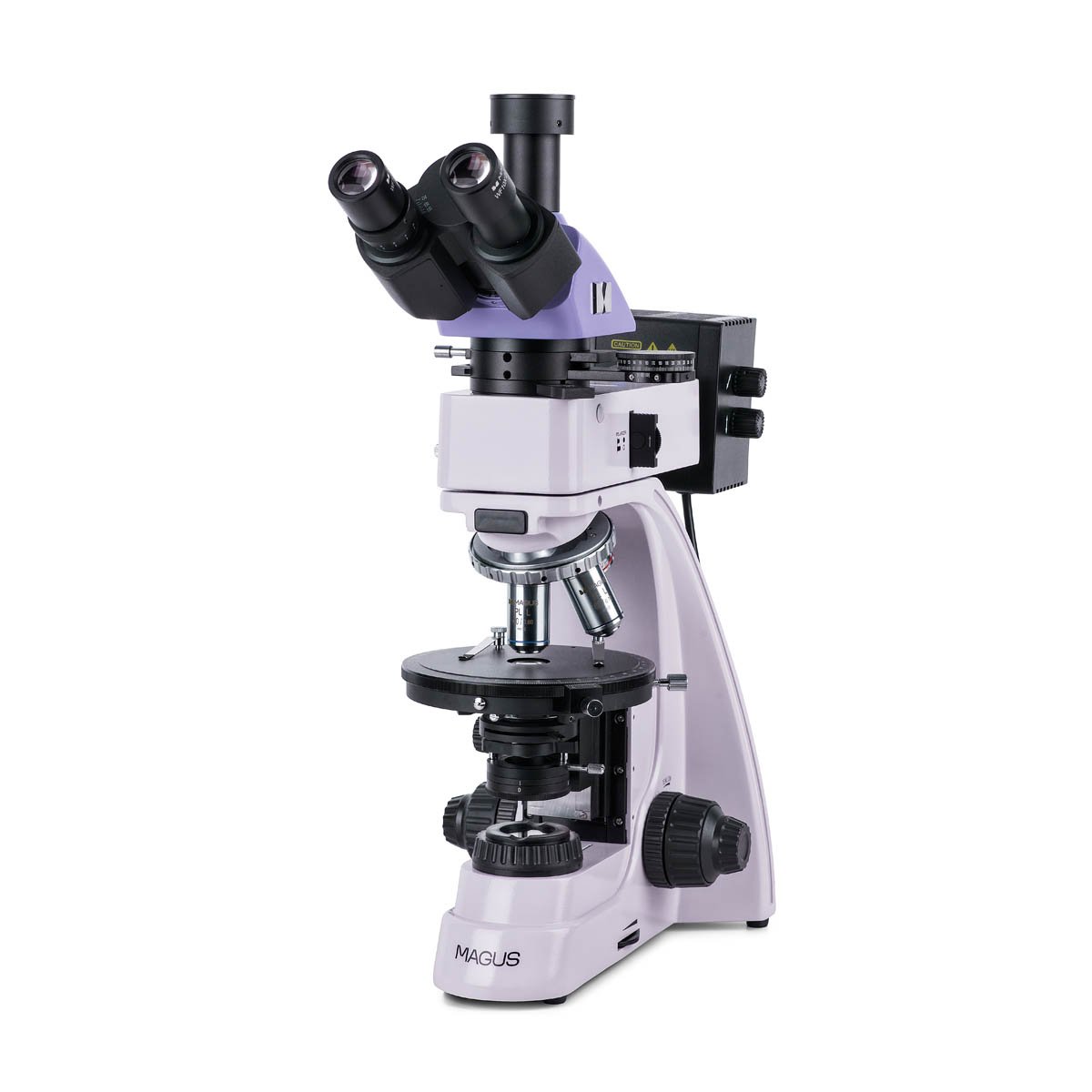

MAGUS Pol 850 -polarisaatiomikroskooppi on suunniteltu käytettäväksi läpäisevässä ja heijastavassa valossa. Käytettävissä olevat tutkimusmenetelmät: polarisaatio ja kirkaskenttä. Mikroskooppi on tarkoitettu anisotrooppisten biologisten, geologisten ja polymeeriobjektien sekä enintään 15mm paksuisten kiillotettujen osien tutkimiseen, joissa on yksi kiillotettu puoli. Mikroskooppi soveltuu erinomaisesti monenlaisiin ammattilaisten tehtäviin lääketieteen, rikostutkimuksen, mineralogian, kristallografian tai petrografian aloilla.
Optiikka
Mikroskoopin optiikka on äärettömyyteen korjattu eikä sisällä sisäisiä jännitteitä. Linssien muodostama kuva on aito, vapaa häiritsevistä heijastuksista, korkeakontrastinen ja yksityiskohtainen. Linssit on asennettu keskitettyyn kiertolevyyn, jossa on viisi paikkaa. Pakettiin sisältyy neljä objektiivia, ja yhteen lisäpaikkaan voidaan asentaa lisäobjektiivi suurennusalueen laajentamiseksi. Objektiivit on suunniteltu käytettäviksi näytteiden kanssa ilman peitelaseja.
Trinokulaarinen pää mahdollistaa digitaalikameran (ei sisälly) asentamisen trinokulaariputkeen. Valon jakautuminen on 100:0 tai 0:100, eli kaikki valo menee joko kameraan tai okulaariputkiin. Vasemmassa okulaariputkessa on diopterinsäätörengas: sitä kierretään korjaamaan silmien näköeron ja saamaan mahdollisimman selkeä kuva näytteestä.
Valaistus
Siirrettyyn ja heijastettuun valoon käytetään 30W halogeenilamppuja. Niiden kirkkaus on riittävä selkeän kuvan saamiseksi kullakin objektiivilla, ja ”lämmin” päästöspektri on mukava pitkäaikaisessa käytössä. Köhlerin valaistuksen säätö tarjoaa parannetun resoluution ja poistaa kentän näkymässä olevat artefaktit sekä pimentymisen reunoilla. Valosuotimia käytetään värin toiston tarkan säätämisen kun työskennellään heijastetussa valossa.
Polarisaatio on saatavilla sekä siirretyn että heijastetun valon osalta. Polarisoitua valoa käytettäessä optiseen polkuun tuodaan analyyttori. Seuraavaksi analyyttorin ja polarisaattorin suhteellista asentoa muutetaan niitä kiertämällä, mikä muuttaa myös polarisaatiokulmaa. Kohteiden kontrastia lisätään kompensaattoreiden avulla, jotka asennetaan erityiseen paikkaan väliliitteessä. Samassa liitteessä on myös Bertrandin linssi, jota käytetään konoskooppisiin tutkimuksiin.
Näyttämö ja tarkennusmekanismi
Mikroskoopin näyttämö pyörii, mikä mahdollistaa näytteen valon taittumisen nopean muuttamisen polarisoidussa valossa työskenneltäessä. Näyttämö on keskitetty mikroskoopin optisen akselin suhteen, siinä on kiertokulman asteikko ja asteikko, jonka avulla kulma voidaan määrittää 0,1° tarkkuudella.
Tarkennusmekanismi tarjoaa karkean ja hienon terävyyden säädön. Karkeaan tarkennukseen on saatavilla lukitus, ja karkeaa säädön jännitystä voidaan myös säätää mukavimman hallinnan saavuttamiseksi.
Lisävarusteet
Mikroskoopille on saatavilla valinnaisia okulaareja, objektiiveja, digitaalisia kameroita ja kalibrointiliuskoja. Ne laajentavat mikroskoopin käyttömahdollisuuksia tutkijoiden tehtäviin.
Avainominaisuudet:
- Työskentelyyn siirretyssä ja heijastetussa polarisoidussa sekä luonnollisessa valossa
- Trinokulaaripää, jossa on putki digitaalikameraa varten 100:0 tai 0:100 valonsplitaus
- Rasitteettomat plan akromaattiset objektiivit selkeille kuville ilman artefakteja ja vääriä sisäisiä heijastuksia
- Halogeenivalaisin työalueella, silmille mukava värispektri 30W lampun teho
- Pyörivä näyttämö, polarisaattori ja analyyttori kiertokulmamerkinnöillä, Bertrandin linssi ja kompensaattorit
- Revolverin paikat ja näyttämö on keskitetty suhteessa mikroskoopin optiseen akseliin
- Yhteensopiva lisävarusteiden kanssa
Pakettiin sisältyy:
- Jalusta, jossa on virtalähde, siirretyn valon lähde ja kondensori, tarkennusmekanismi, näyttämö ja pyörivä revolveri
- Heijastetun valon valaisin lampunkotelolla
- Trinokulaaripää
- Väliputki Bertrandin linssillä, analyyttorilla ja kompensaattoripaikalla
- Kompensaattorit: λ kompensaattori, λ/4 kompensaattori, kvartsikiila
- Äärettömyyteen korjattu akromaattinen objektiivi: PL 5x/0.12 WD 26.1mm
- Äärettömyyteen korjattu akromaattinen objektiivi: PL 10x/0.25 WD 5.0mm
- Äärettömyyteen korjattu akromaattinen objektiivi: PL 40x/0.6 (jousikuormitettu) WD 3.98mm
- Äärettömyyteen korjattu akromaattinen objektiivi: PL 60x/0.7 (jousikuormitettu) WD 2.03mm
- Okulaari 10x/20 mm (2 kpl)
- 10x/20mm okulaari mittakaavalla. Mittakaavan arvo: 0.1mm
- C-kiinnitysadapteri 1x
- Kuusiokoloavain
- Virtajohto
- Pölykansi
- Käyttöohje ja takuukortti
Saatavilla olevat lisävarusteet:
- 16x/11mm okulaari (2 kpl)
- 20x/11mm okulaari (2 kpl)
- Infinity plan akromaattinen objektiivi: PL 2.5x/0.07 WD 11mm
- Infinity plan akromaattinen objektiivi: PL 50x/0.7 (spring-loaded) WD 3.69mm
- Infinity plan akromaattinen objektiivi: PL 80x/0.8 (spring-loaded) WD 1.25mm
- Infinity plan akromaattinen objektiivi: PL 100x/0.85 (spring-loaded) WD 0.4mm
- Mechanical stage attachment
- Digital camera
- kalibrointiliuska
| Tuotemerkki | MAGUS |
| Takuu, vuodet | 5 |
| EAN | 5905555018539 |
| Pakkauksen koko, cm | 44.7×42.2×67.5 |
| Lähetyspaino, kg | 11.5 |
| Pää | trinokulaarinen |
| Pään kallistuskulma | 30 ° |
| Okulaariputken halkaisija, mm | 23.2 |
| Objectiivit | infinity plan achromatic, strain-free: PL 5x/0.12 PL 10x/0.25 PL 40x/0.6 PL 60x/0.7 (*valinnaisesti: PL 2.5x/0.07 PL 50x/0.7 PL 80x/0.8 PL 100x/0.85) parfokaalinen korkeus 45mm, designed for studying specimens without cover slips |
| Pyörivä revolveri | 5:lle objektiiville, centering |
| Työskentelyetäisyys, mm | 26.1 (5x) 5.0 (10x) 3.98 (40x) 2.03 (60x) 11 (2.5x) 3.69 (50x) 1.25 (80x) 0.4 (100x) |
| Näytepöydän koko, mm | Ø150 |
| Okulaari diopterisäätö | ±5 (vasemmassa putkessa) |
| Condenser | Abbe condenser NA 1.25 with an adjustable aperture diaphragm and a swivel lens |
| Diaphragm | adjustable aperture diaphragm, adjustable iris field diaphragm |
| Tarkennus | koaksiaalinen, karkea tarkennus (21mm, 39.8mm/circle, with a lock knob and tension adjusting knob) and fine focusing (0.002mm) |
| Kirkkauden säätö | kyllä |
| Valonlähteen tyyppi | reflected and transmitted light: 12V/30W |
| Käyttölämpötila-alue,°C | 5 — 35 |
| Kokoonpanon vaikeustaso | monimutkainen |
| Tyyppi | biologinen, valo/optinen |
| Suutin | Siedentopf |
| Suurennus, x | 50–600 peruskokoonpanolla (*lisävarusteilla: 25–1000/1600/2000) |
| Okulaarit | 10х/20 10x/20 mitta-asteikolla (*valinnaisesti: 16x/11 20х/11) |
| Näytepöydän ominaisuudet | 360 ° rotatable, centering, 1° graduation of the rotation angle a vernier scale for measuring angles with an accuracy of 0.1° |
| Valaisu | halogeeni |
| Virtalähde | 230 VAC verkkovirta |
| Valosuotimet | reflected light: matt, yellow, green, blue |
| Käyttäjän kokemustaso | kokeneet käyttäjät, ammattilaiset |
| Polarizer | transmitted light: with 0°, 90°, 180°, 270° marks on the scale 360° rotatable reflected light: removable |
| Intermediate tube | built-in analyzer with rotation 0–360° a vernier scale for measuring angles with an accuracy of 0.1° Bertrand lens slot for installing compensators |
| Compensator | λ compensator λ/4 compensator quartz wedge |
| Käyttökohde | laboratorio / lääketiede |
| Valaistuksen sijainti | dual |
| Tutkimusmenetelmä | kirkaskenttä, polarization |
| Suojapussi/laukku/kotelo | pölysuoja |
