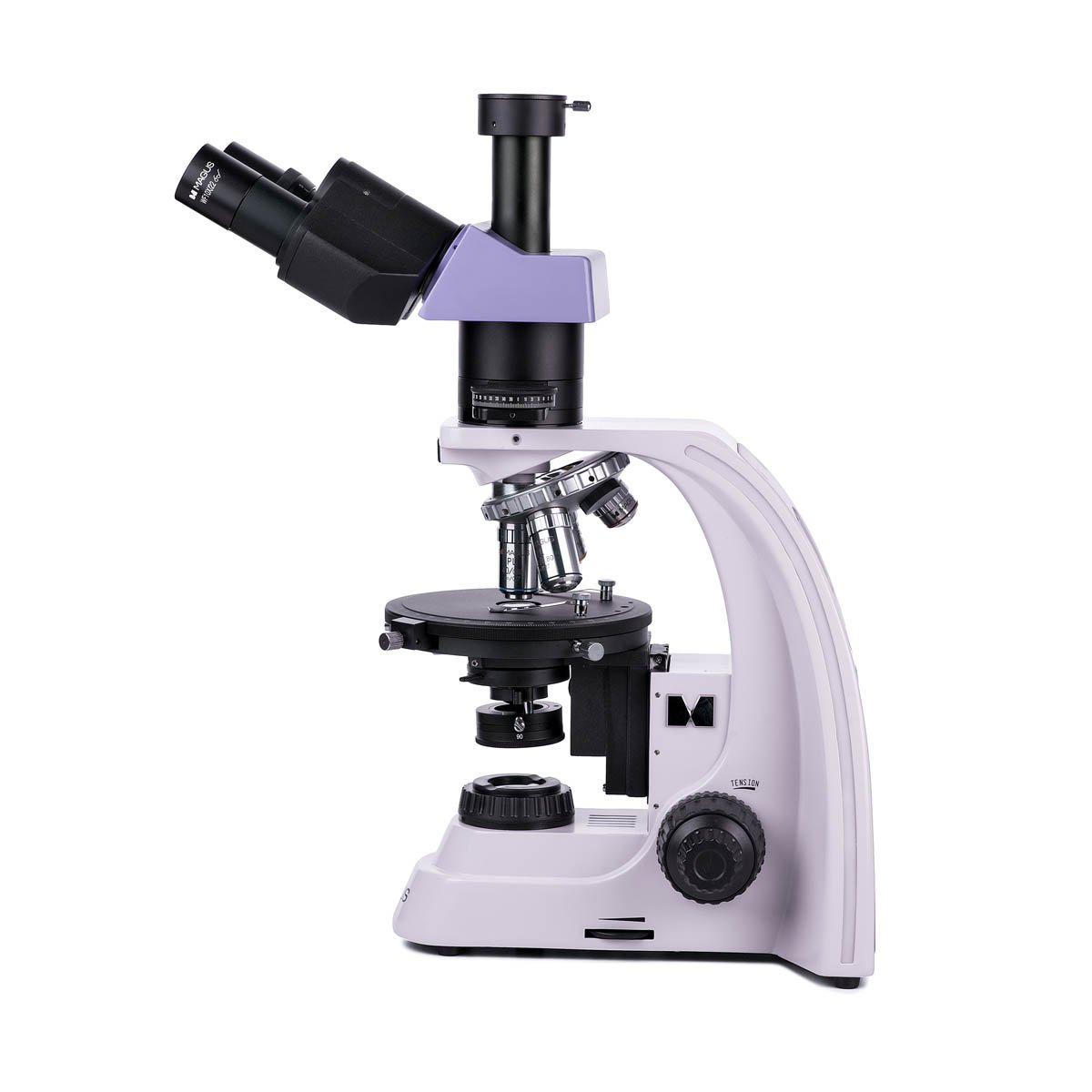

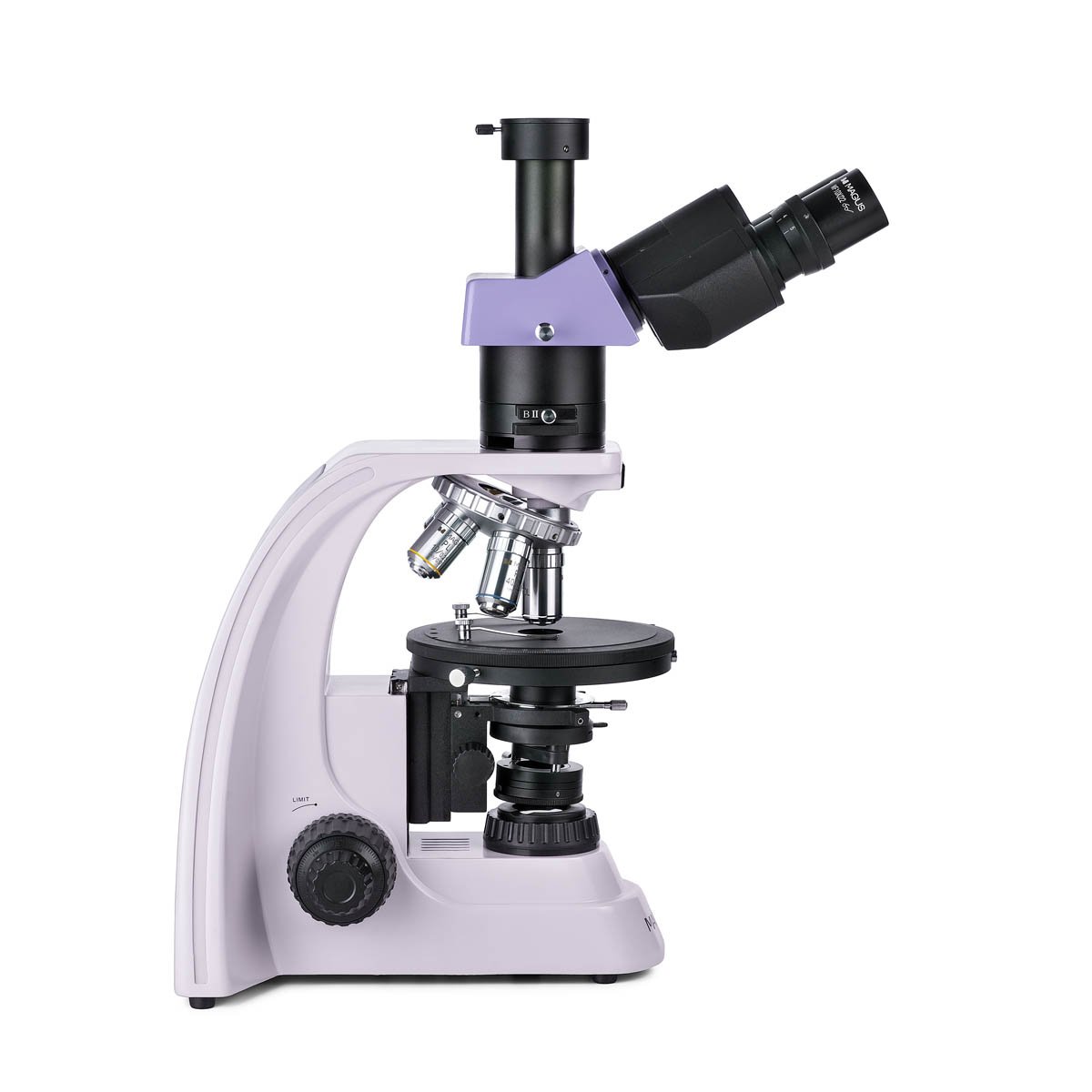

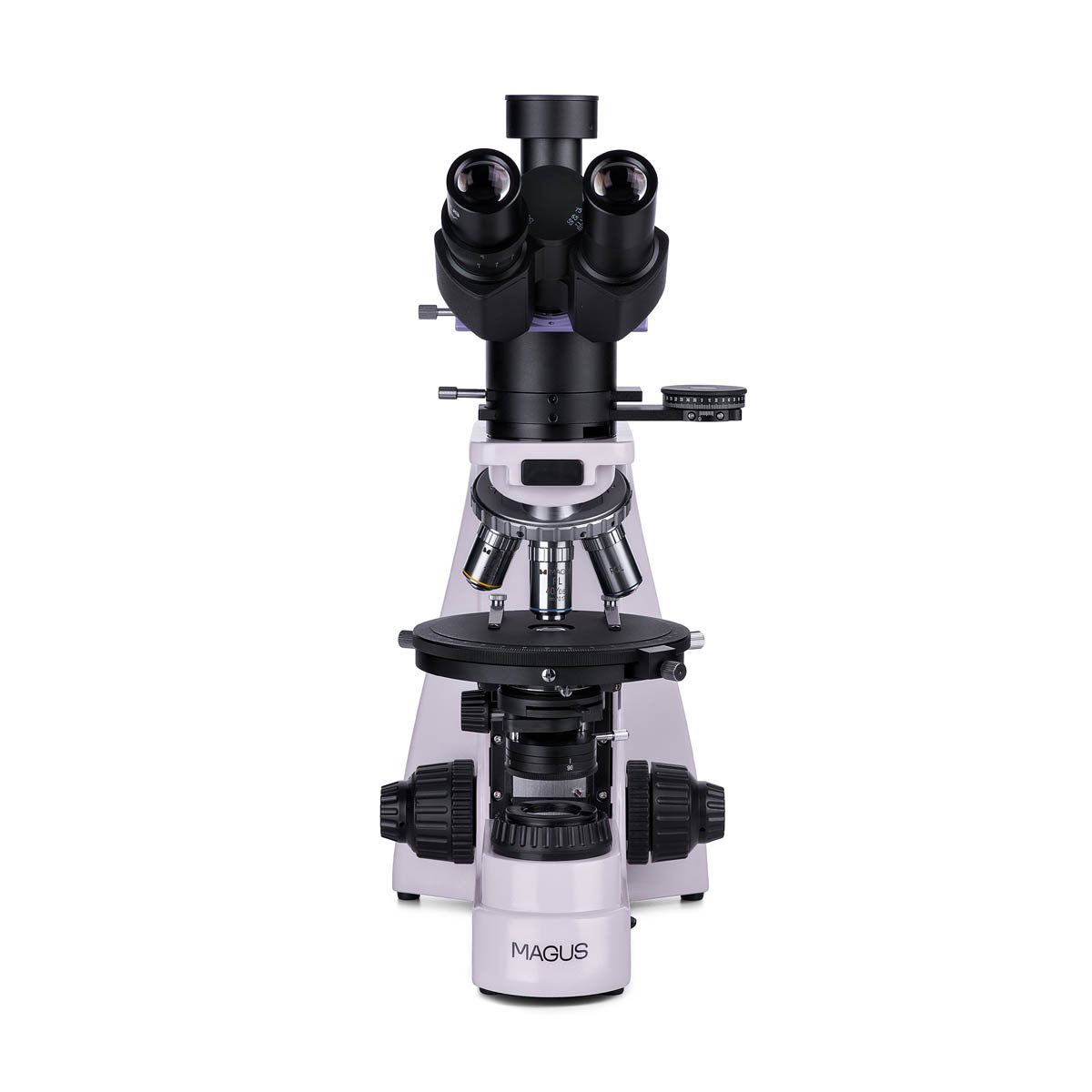

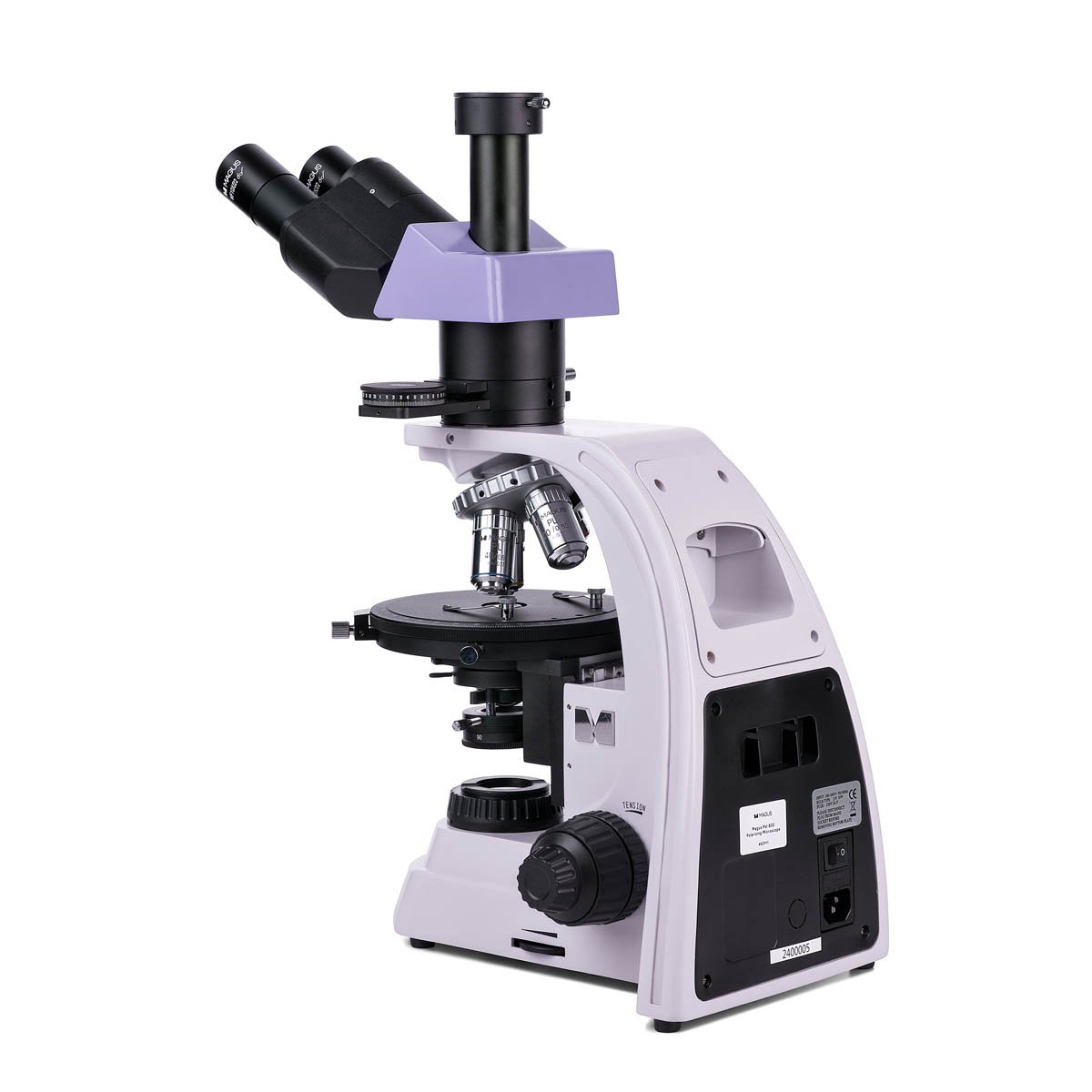

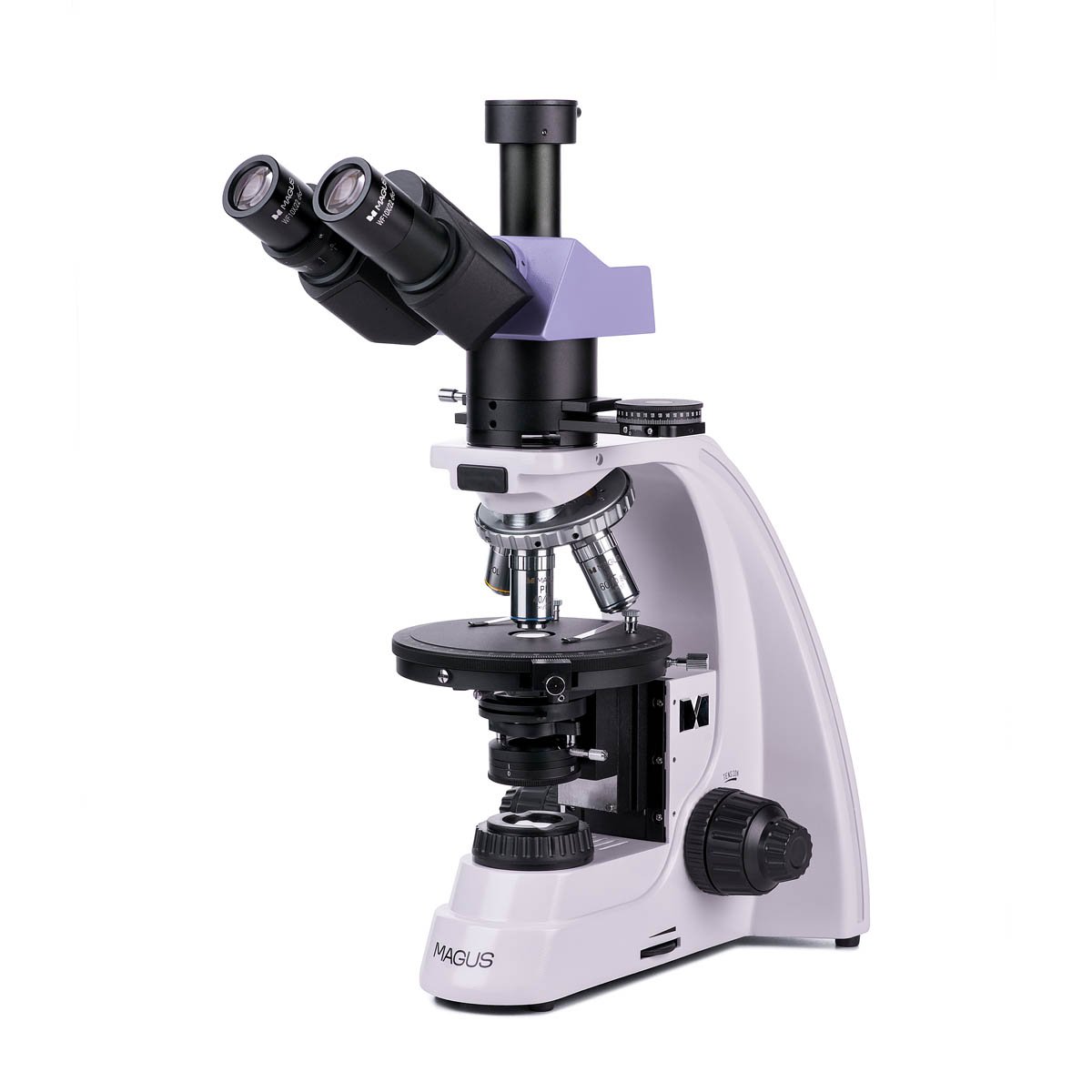

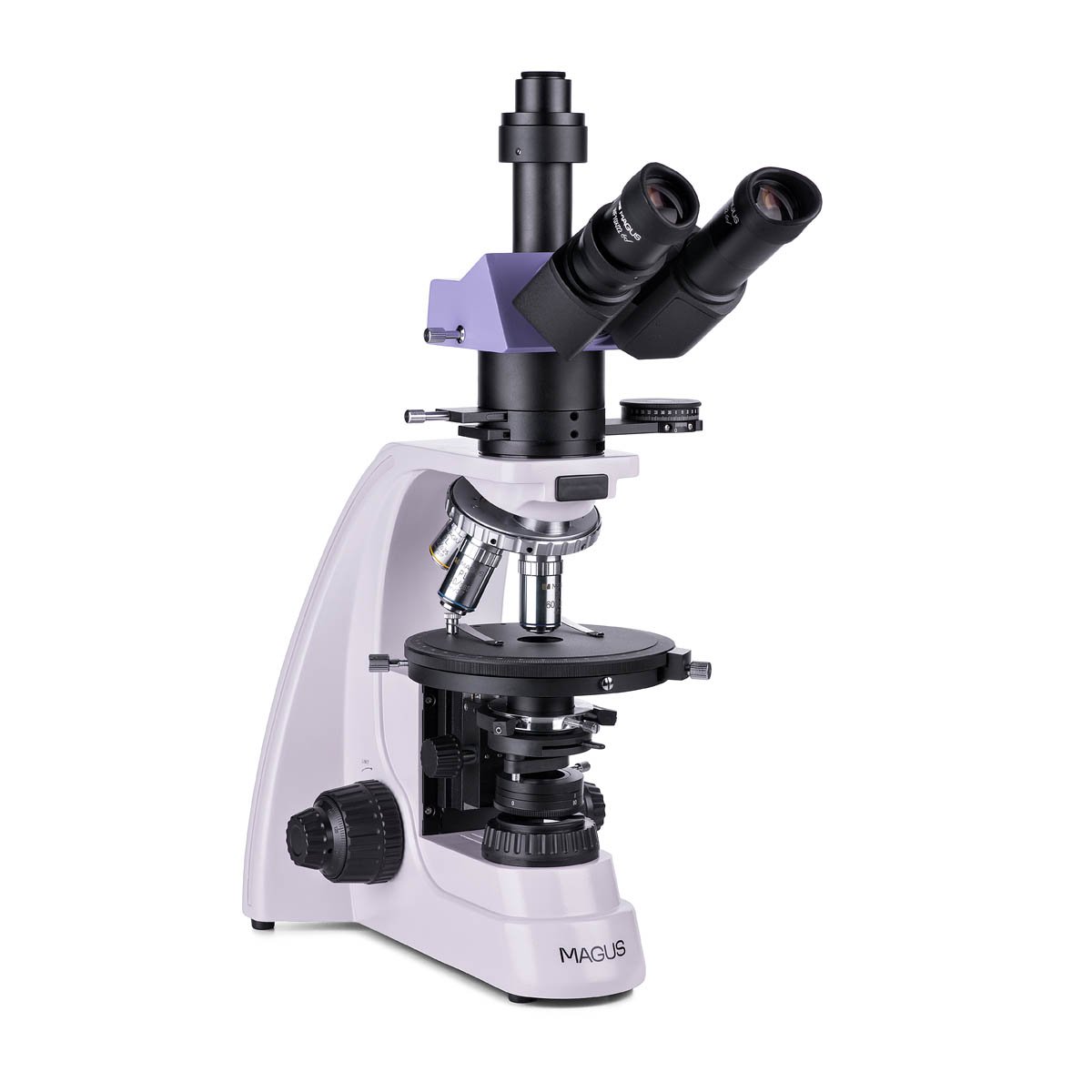

MAGUS Pol D800 LCD polarisoiva digitaalinen mikroskooppi

Uusi

4 199,95

Toimitusaika: 7-10 päivää

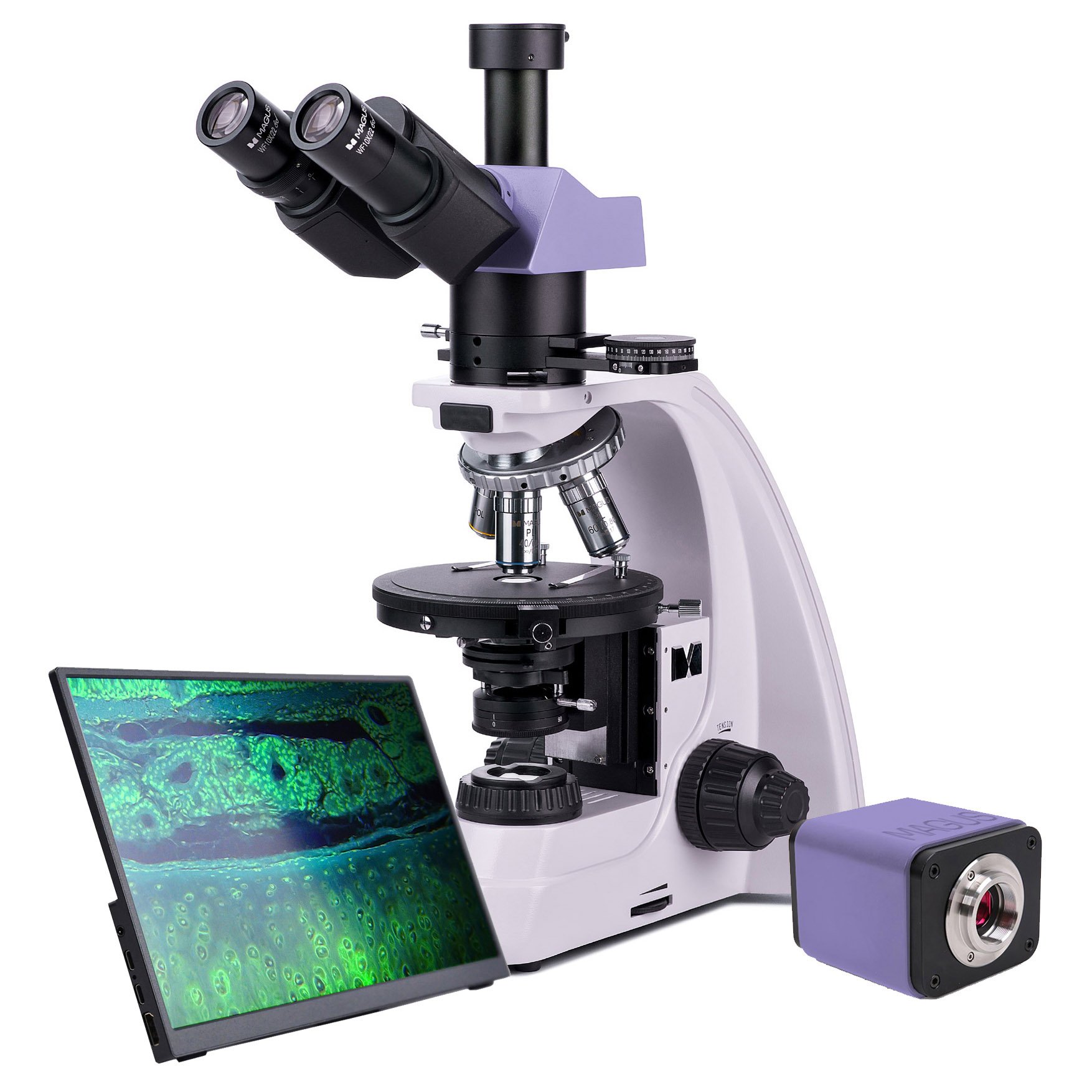

Kameralla ja näytöllä varustettu mikroskooppi. Suurennus: 40–600x. Trinokulaarinen pää, tasokorjatut akromaattiset objektiivit. Läpivalaisu, valonlähteenä 30W halogeenilamppu, Köhlerin valaistus. Bertrand-linssi ja kompensaattorit.

Tuotetunnus (SKU): 83041 Osasto:

Kuvaus

MAGUS-mikroskooppien ja oheistuotteiden yritysmyynti: ota yhteyttä sähköpostilla panu@kamavaja.fi tai soita +358503205144 / Panu Pentikäinen.

MAGUS Pol 800 polarisointimikroskooppia käytetään anisotrooppisten kohteiden tutkimiseen polarisoidussa ja tavallisessa läpäisevässä valossa. Tutkittavat kohteet voivat olla biologisia, geologisia tai polymeerejä. Mikroskoopin optiikka muodostaa selkeän, kontrastisen ja todennäköisen kuvan. Mikroskoopin toiminnallisuus on hyödyllinen useilla tieteenaloilla: lääketiede, oikeustiede, mineralogia, petrografia, kristallografia jne.

Digitaalikamera

MAGUS CHD40 on digitaalinen HDMI-kamera, jossa on kolme videoliitäntää ja automaattinen vaihto 4K:n ja Full HD:n välillä riippuen näytön tarkkuudesta. Kamera on varustettu 8 MP:n kennolla ja se tuottaa realistisia kuvia 4K-tarkkuudella (3840 x 2160 px) HDMI:n tai USB3.0:n kautta. Wi-Fi-yhteydellä kytkettynä kuvanlaatu on Full HD (1920 x 1080 px). HDMI-liitännän kautta kamera voidaan yhdistää suoraan televisioon, monitoriin tai projektoriin. Tässä tilassa kamera toimii itsenäisesti ilman PC-yhteyttä. HDMI-liitäntä tarjoaa korkean ja vakaisen siirtonopeuden kamerasta ulkoiseen näyttöön. Kameran voi yhdistää PC:hen Wi-Fi:n tai USB3.0:n kautta. Videota tallennetaan 30 fps:n nopeudella. Suurimmalla tarkkuudella kuva on yksityiskohtainen, liikkuvat kohteet näkyvät ilman virheitä, ja kohteen liike näytetään ilman viiveitä.

Näyttö

MAGUS MCD40 -näyttö on suunniteltu MAGUS-mikroskoopin visualisointijärjestelmän käyttöön. Se kytketään mikroskooppiin asennettuun kameraan reaaliaikaisten kuvien näyttämiseksi. Se tukee MAGUS 4K HDMI -kameroita. Näytön koko on 13,3″. IPS-matriisi tarjoaa kirkkaat kuvat laajoilla katselukulmilla.  Näyttö voidaan asettaa taitettavalle jalustalle pöydälle tai hyllylle tai kiinnittää suoraan kameraan tai mikroskoopin jalustaan.

Optiikka

Trinokulaaripää on varustettu trinokulaariputkella digitaalikameran asentamista varten. Rungossa olevan kytkimen avulla valo ohjataan täysin joko okulaariputkiin tai digitaalikameraan. Okulaariputkien 30° kulma on mukava pitkäaikaisissa tarkkailuissa eikä aiheuta rasitusta niskan lihaksille. Vasemmassa putkessa on diopterin säätörengas, jota kiertämällä optiikan voi tarkentaa omalle näkökyvylle sopivaksi.

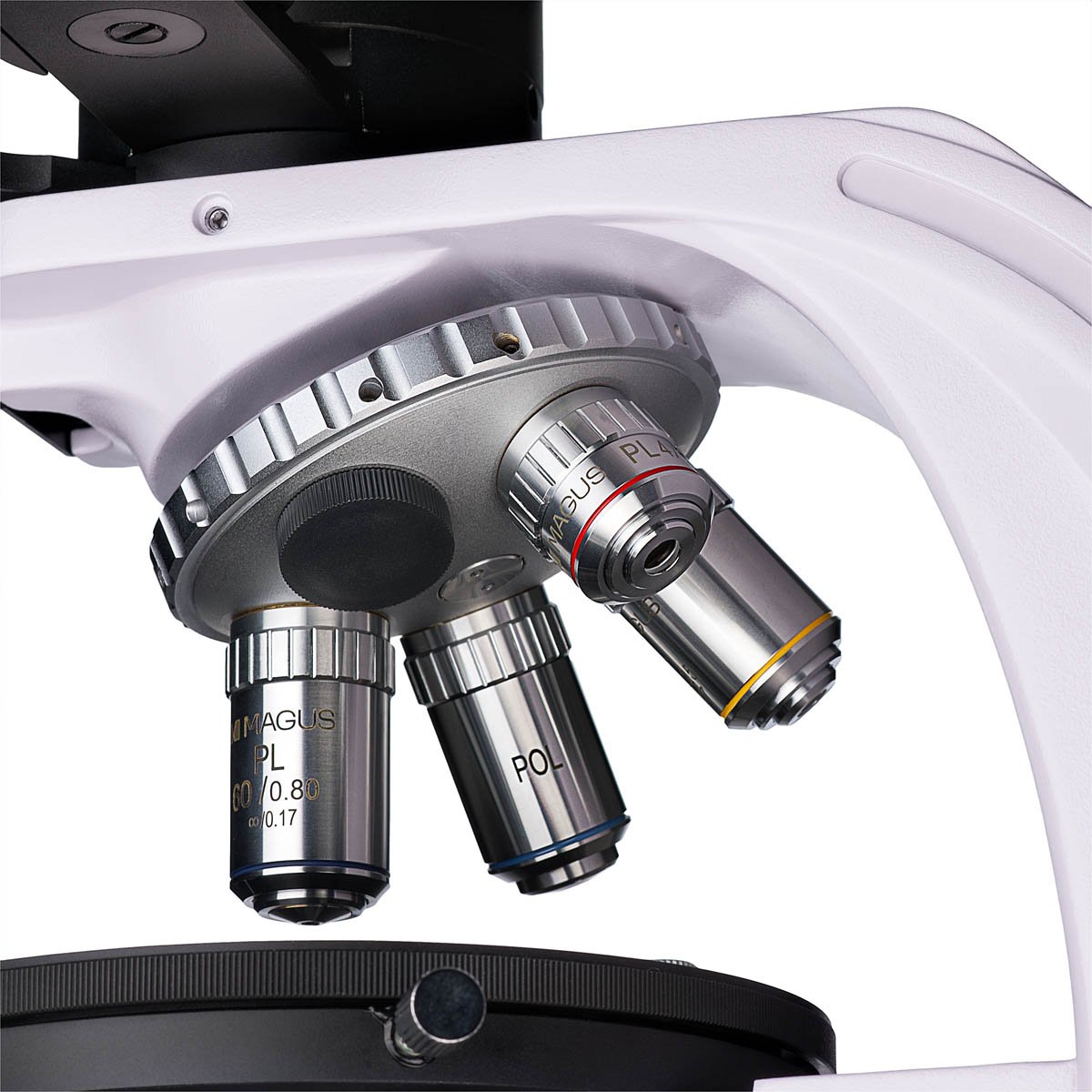

Pyörivä revolveri on suunniteltu viiden objektiivin samanaikaiseen asennukseen, joista neljä sisältyy jo pakettiin. Lisää objektiiveja on saatavilla erikseen ostettuna. Kaikki objektiivit on suunniteltu 0,17 mm paksuille näytteille. ”Poispäin tarkkailijasta” -revolverin ansiosta optiseen polkuun asetettu objektiivi on selkeästi näkyvissä työskenneltäessä, mikä tekee tutkijan työstä mukavampaa.

Valaistus

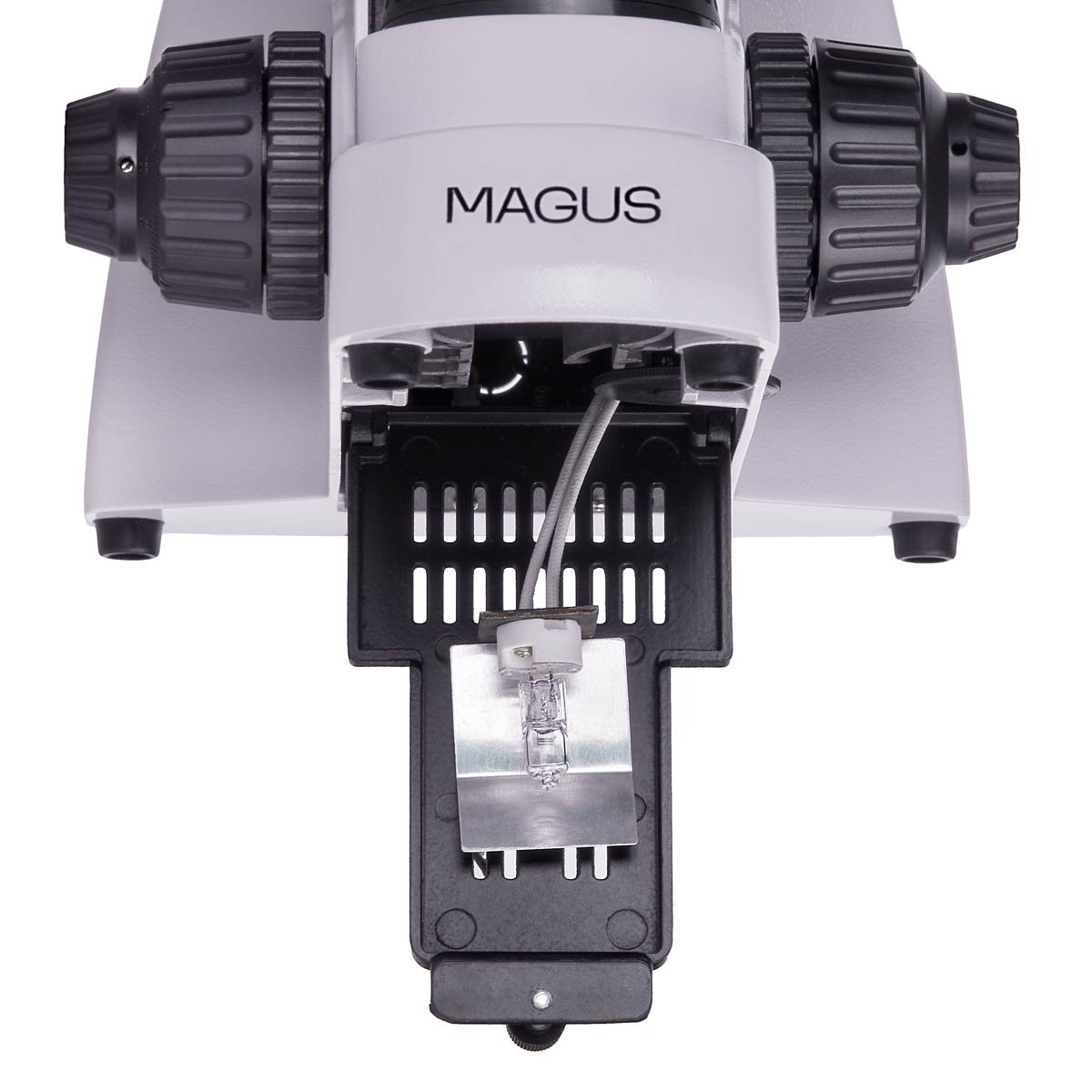

Valonlähde sijaitsee näytepöydän alla, eli tarkkailut suoritetaan läpivalaisussa. 30W halogeenilamppu tuottaa kirkkaan, silmille miellyttävän valaistuksen, joka sopii kaikille objektiiveille. Valaistuksen säätäminen Köhlerin menetelmällä saavuttaa paremman kontrastin ja parantaa kuvanlaatua.

Mikroskooppi on varustettu polarisaattorilla ja analysaattorilla. Työskenneltäessä polarisoidussa valossa analysaattori tuodaan optiseen polkuun, ja polarisaatiokulmaa muutetaan kiertämällä polarisaattoria ja analysaattoria suhteessa toisiinsa. Mikroskoopissa on myös väliliitäntä, jossa on Bertrandin linssi ja paikka kompensaattoreille. Kompensaattorit parantavat heikosti kaksisuuntaisesti polarisoituvien näytteiden kontrastia, ja Bertrandin linssiä käytetään konoskooppisiin tutkimuksiin.

Näyttämö ja tarkennusmekanismi

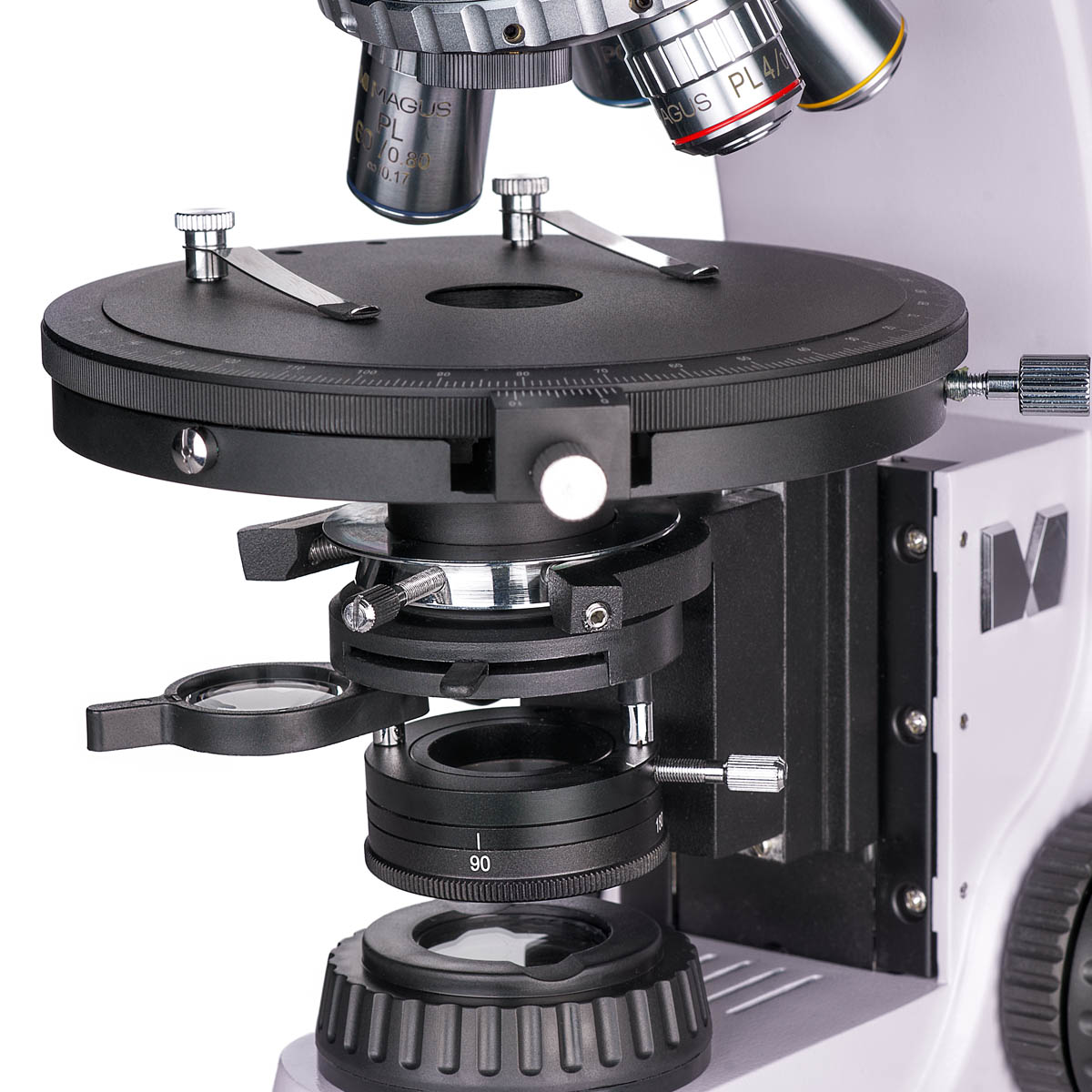

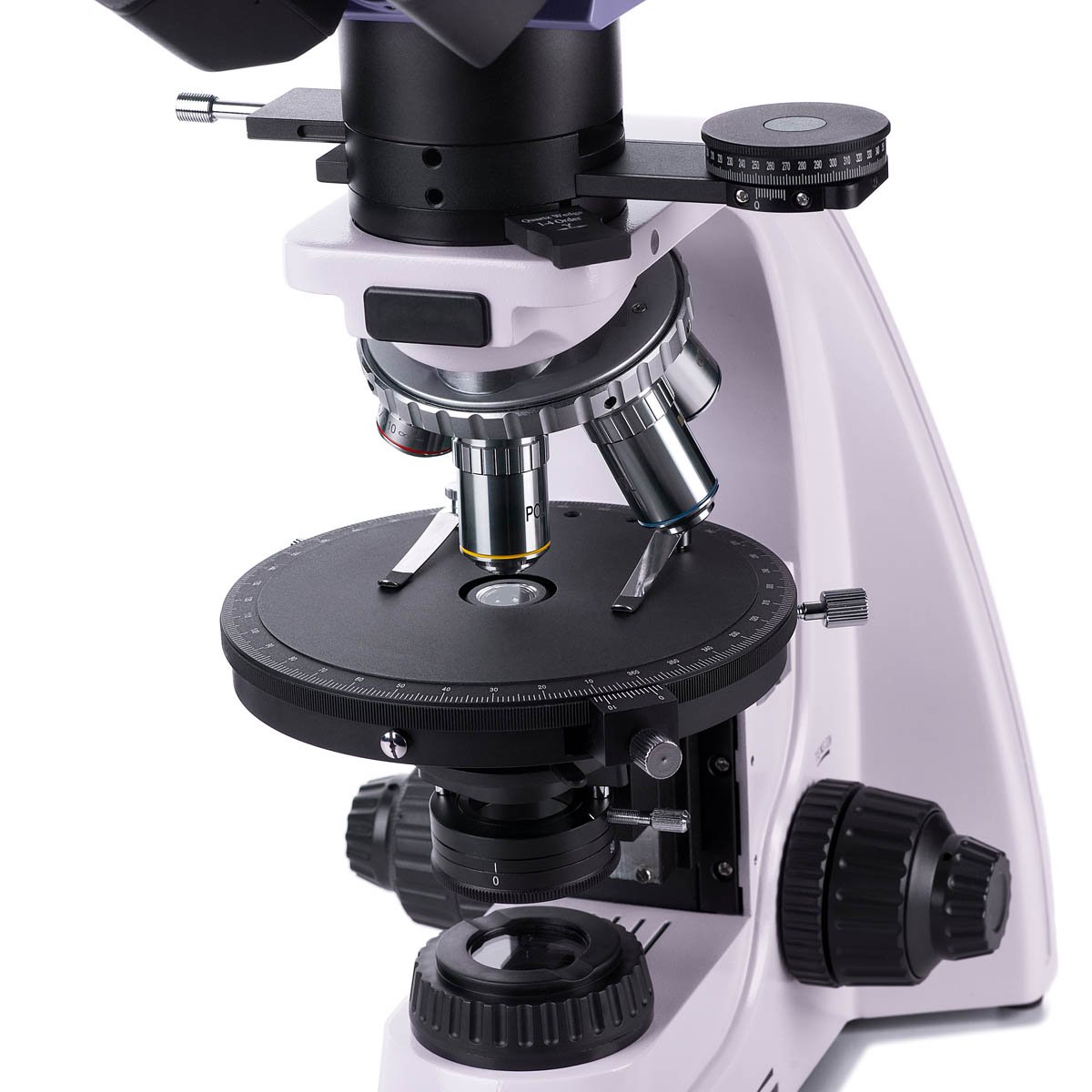

Mikroskoopin näyttämö pyörii, mikä mahdollistaa nopean muutoksen näytteen valon taittumisessa työskenneltäessä polarisoidussa valossa. Näyttämö on keskitetty mikroskoopin optisen akselin suhteen, siinä on kiertokulman asteikko ja mittakaava, jonka avulla voit määrittää kulman 0,1° tarkkuudella.

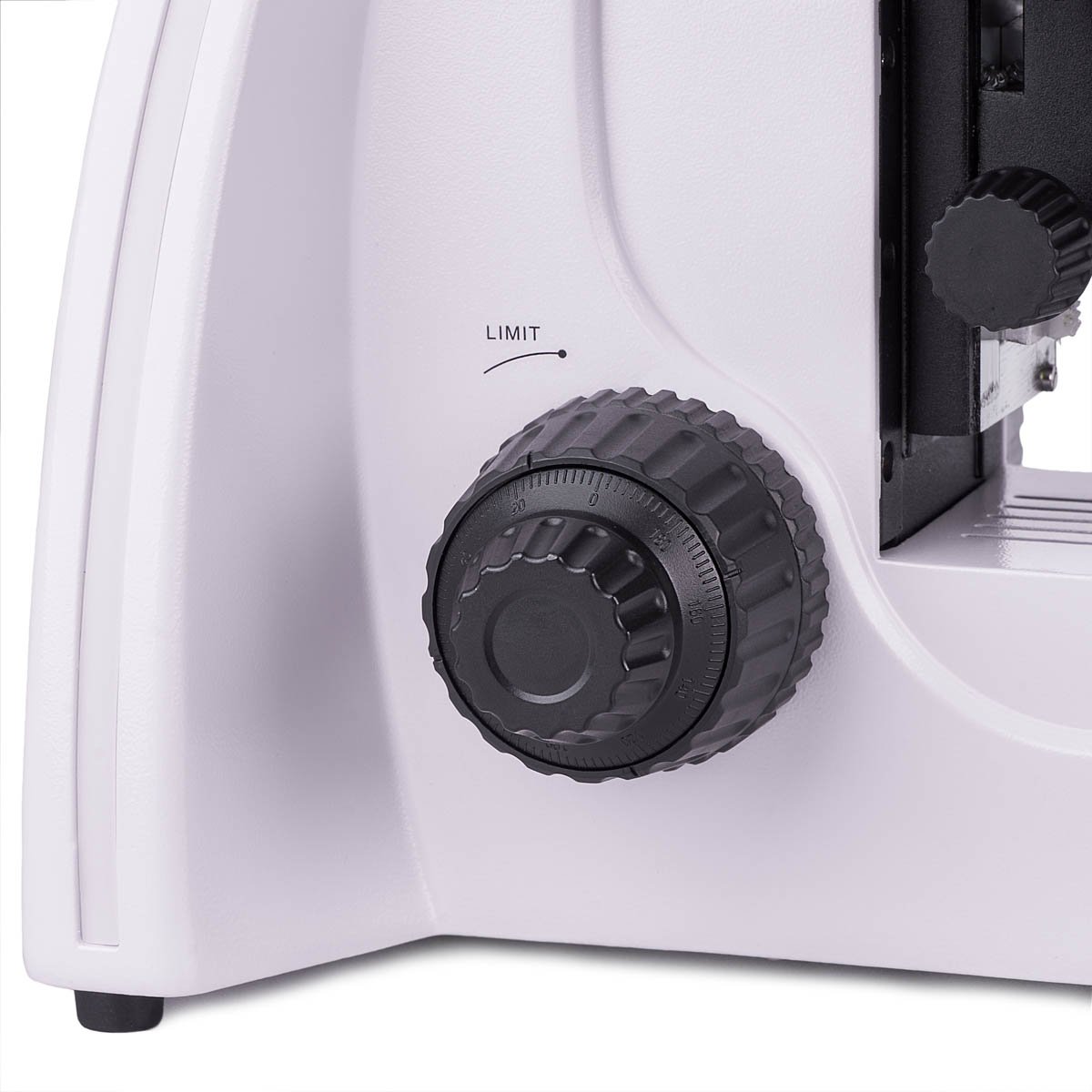

Tarkennusmekanismi mahdollistaa karkean ja hienon tarkennuksen säätämisen. Karkeaa tarkennusta varten on käytettävissä karkean tarkennuksen lukko, ja voit myös säätää karkean jännityksen miellyttävimmän hallinnan saavuttamiseksi.

Lisävarusteet

Mikroskoopille on saatavilla valinnaisia okulaareja, objektiiveja, digitaalikameroita ja kalibrointiliuskoja. Ne laajentavat mikroskoopin mahdollisuuksia tutkijoiden tehtävien suorittamiseen.

Mikroskoopin avainominaisuudet:

  • Havainnot läpäisevässä valossa kirkaskenttä- ja polarisaatiomenetelmillä
  • Valonlähde on silmille mukava 30W halogeenilamppu ”lämpimällä” valospektrillä
  • Polarisaatio saavutetaan kiertämällä analysaattoria ja polarisaattoria; väliliitteessä on Bertrandin linssi ja kompensaattoreiden paikka
  • Valaistuksen voi säätää Köhlerin menetelmän mukaan, mikä parantaa kuvan luettavuutta
  • Trinokulaariputki mahdollistaa digitaalikameran asentamisen trinokulaariputkeen
  • Äärettömyyteen suunnatut akromaattiset objektiivit ovat rasituksettomia; kiertävän revolverin paikat ovat keskitettyjä
  • Kiertävä näyttämö, karkea ja hieno tarkennus
  • Yhteensopiva lisävarusteiden kanssa: okulaarit, objektiivit ym.

Avainominaisuudet kamerassa:

  • Kamera toimii itsenäisesti ilman tietokoneeseen liittämistä HDMI-liitännän kautta. Voidaan yhdistää tietokoneeseen Wi-Fi:n ja USB3.0-liitännän kautta.
  • Automaattinen vaihto 4K:n ja Full HD:n välillä riippuen näytön resoluutiosta.
  • 30 fps mahdollistaa liikkuvien kohteiden tarkkailun, videon tallennuksen ja näytteen siirtämisen ilman nykimistä tai viiveitä.
  • SONY Exmor/Starvis väri CMOS -taustavalaistu kenno tarjoaa matalan kohinatason ja korkean valoherkkyyden myös heikossa valaistuksessa. Saat
  • selkeämmät, kirkkaammat ja värikylläisemmät kuvat.
  • Ohjelmisto valokuvien ottamiseen, videon tallennukseen, muokkaukseen, ulkoisen näytön toimintoihin, lineaarisiin ja kulmamittauksiin.

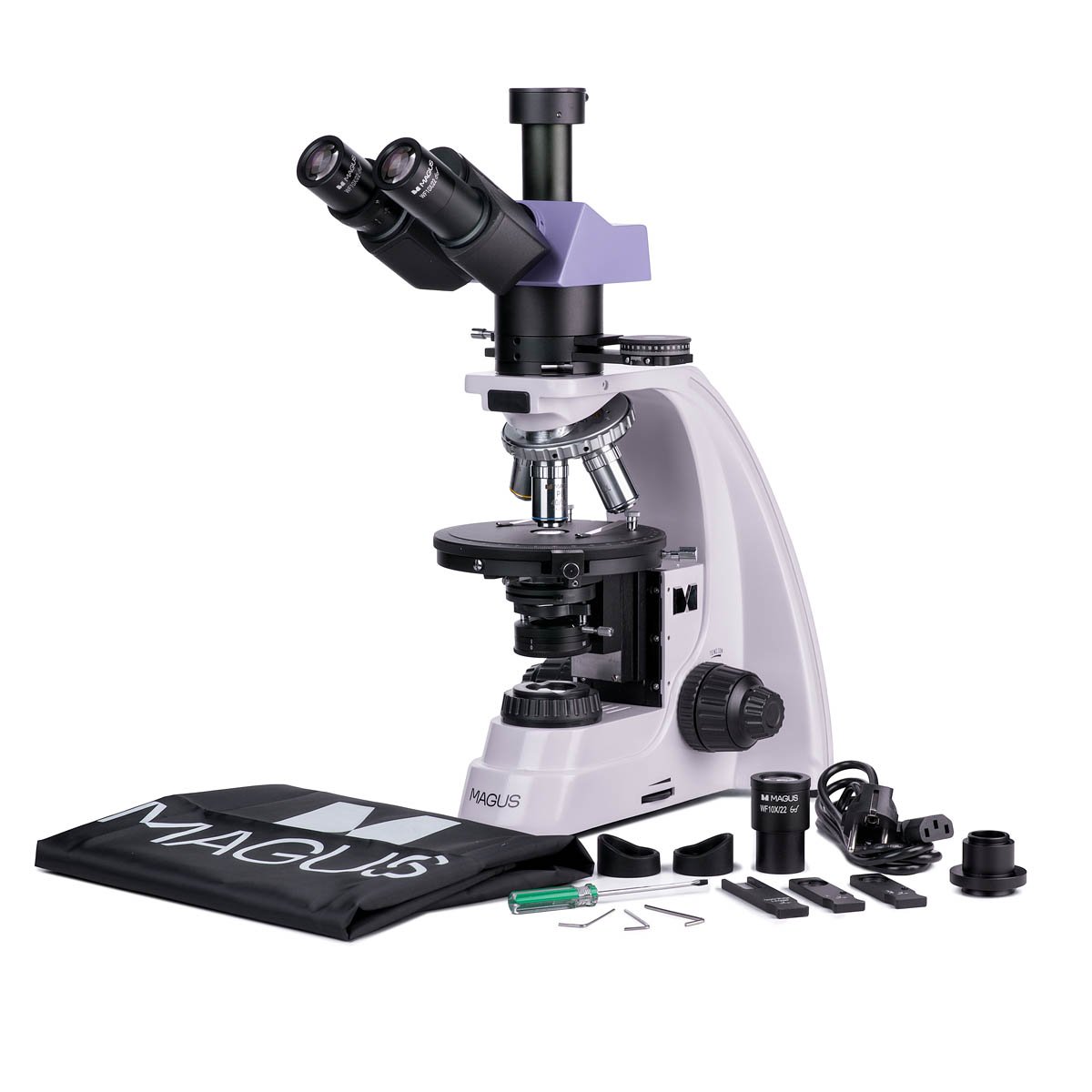

Pakettiin sisältyy:

  • MAGUS CHD40 digitaalikamera (digitaalikamera, HDMI-kaapeli (1,5m), USB3.0-kaapeli (1,5m), USB-hiiri, 32 GB SD-muistikortti, USB Wi-Fi -adapteri (2kpl), AC-virtalähde 12V/1A (Euro), asennus-CD ajureilla ja ohjelmistolla, käyttöohje ja takuukortti)
  • MAGUS MCD40 LCD-näyttö
  • Jalusta virtalähteellä, läpäisyvalon lähde ja kondensaattori, tarkennusmekanismi, näyttämö ja kiertävä revolveri
  • Trinokulaaripää
  • Väliputki Bertrandin linssillä, analysaattorilla ja kompensaattoripaikalla

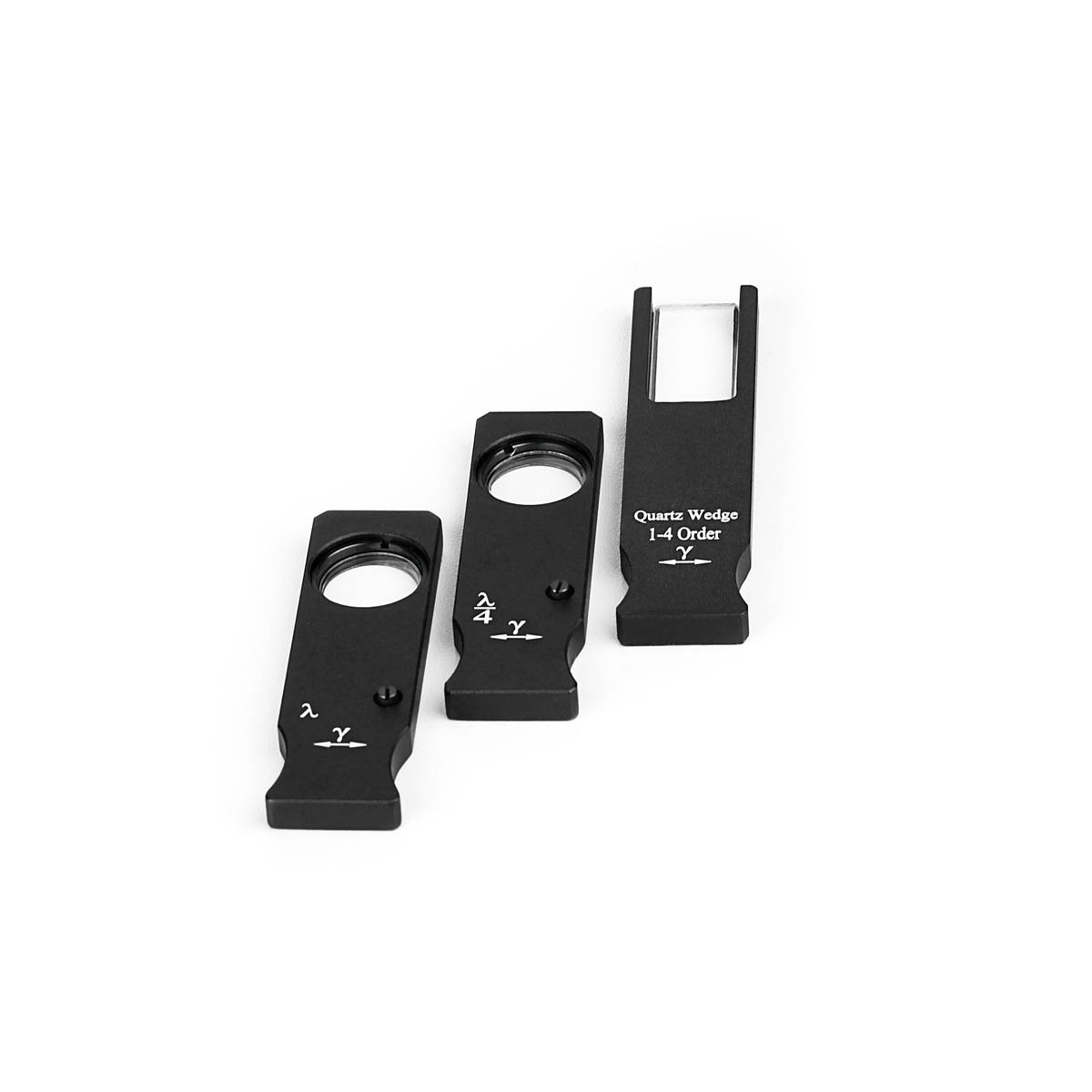

  • Kompensaattorit: λ kompensaattori, λ/4 kompensaattori, kvartsi viisto
  • Äärettömyyteen suunnattu akromaattinen objektiivi: PL 4x/0.10 WD 21mm
  • Äärettömyyteen suunnattu akromaattinen objektiivi: PL 10x/0.25 WD 5,0mm
  • Äärettömyyteen suunnattu akromaattinen objektiivi: PL 40x/0.65 (jousitettu) WD 0,66mm
  • Äärettömyyteen suunnattu akromaattinen objektiivi: PL 60x/0.80 (jousitettu) WD 0,46mm
  • Okulaari 10x/22mm pitkällä silmäetäisyydellä (2 kpl)
  • 10x/22mm okulaari asteikolla. Asteikon arvo: 0,1mm
  • C-kiinnitysadapteri 1x
  • Kuusiokoloavain
  • Virtajohto
  • Pölykansi
  • Käyttöohje ja takuukortti

Saatavilla olevia lisävarusteita:

  • Okulaari 10x/22mm ristikkoviivoituksella
  • 12,5x/14mm okulaari (2 kpl)
  • 15x/15mm okulaari (2 kpl)
  • 20x/12mm okulaari (2 kpl)
  • 25x/9mm okulaari (2 kpl)
  • Äärettömyyteen suunnattu akromaattinen objektiivi: PL 5x/0.12 WD 26,1mm
  • Äärettömyyteen suunnattu akromaattinen objektiivi: PL 20x/0.4 WD 8,8mm
  • Äärettömyyteen suunnattu akromaattinen fluoriobjektiivi: PL 100x/1.25 (jousitettu, öljy) WD 0,36mm
  • Äärettömyyteen suunnattu akromaattinen fluoriobjektiivi: PL 100x/0.8 (jousitettu, kuiva) WD 2,02mm
  • Mekaaninen näyttämökiinnike
  • Kalibrointiliuska

Tekniset tiedot:

Tuotemerkki MAGUS
Takuu, vuodet 5
EAN 5905555018522
Pakkauksen koko, cm 43.1×27.1×63
Lähetyspaino, kg 17.25
Pää trinokulaarinen
Pään kallistuskulma 30 °
Okulaariputken halkaisija, mm 30
Objektiivit infinity plan achromatic, strain-free: PL 4x/0.10 PL 10x/0.25 PL 40x/0.65 PL 60x/0.80 (*valinnaisesti: PL 5x/0.12 PL 20x/0.4 PL 100x/1.25 (öljy) PL 100x/0.8 (kuiva)) parfokaalinen korkeus 45mm, suunniteltu käytettäväksi 0,17 mm paksujen peitelasien kanssa
Pyörivä revolveri 5:lle objektiiville, centering
Työskentelyetäisyys, mm 21 (4x) 5.0 (10x) 0.66 (40x) 0.46 (60x) 26.1 (5x) 8.8 (20x) 0.36 (100x (öljy)) 2.02 (100x (kuiva))
Silmäväli, mm 48 — 75
Näytepöydän koko, mm Ø150
Okulaari diopterisäätö ±5 (vasemmassa putkessa)
Condenser Abbe condenser NA 1.25 with an adjustable aperture diaphragm and a swivel lens
Diaphragm adjustable aperture diaphragm, adjustable iris field diaphragm
Tarkennus koaksiaalinen, karkea tarkennus (21mm, 39.8mm/circle, with a lock knob and tension adjusting knob) and fine focusing (0.002mm)
Kirkkauden säätö kyllä
Valonlähteen tyyppi halogeenilamppu: 12V/30W
Käyttölämpötila-alue,°C 5 — 35
Kokoonpanon vaikeustaso monimutkainen
Valaistuksen sijainti alapuolinen
Kameran kenno Sony Exmor/Starvis CMOS
Väri/monokromaattinen väri
Megapikselit 8
Suurin tarkkuus, pikseliä 3840×2160
Kennon koko 1/1.2” (11.14×6.26mm)
Pikselin koko, μm 2.9×2.9
Valoherkkyys 1028mV with 1/30s
Signaali/kohina-suhde 0.13mV at 1/30s
Valotusaika 0.14ms–1000ms
Videon tallennus kyllä
Kuvaformaatti *.jpg, *.tif
Aallonpituusalue, nm 380–650 (sisäänrakennettu IR-suodatin)
Sulkimen tyyppi ERS (electronic rolling shutter)
Järjestelmävaatimukset Windows 8/10/11 (32- tai 64-bittinen), Mac OS X, Linux, up to 2.8GHz Intel Core 2 or higher, minimum 4GB RAM, USB2.0 port, RJ45, CD-ROM, 19′ tai suurempi näyttö
Kiinnikkeen tyyppi C-mount
Kameran virransyöttö DC-muuntaja 12V, 1A
Kameran käyttölämpötila-alue, °С -10 — 50
Sallittu ympäristön ilmankosteus, % 30 — 80
Ohjelmisto HDMI: built-in USB: MAGUS View
Tyyppi biologinen, valo/optinen, digital
Suutin Siedentopf
Okulaarit 10х/22mm, silmäetäisyys: 10mm 10х/22mm mitta-asteikolla (*valinnaisesti: 10x/22mm with crosshairs, 12.5x/14 15x/15 20x/12 25x/9)
Näytepöydän ominaisuudet 360 ° rotatable, centering, 1° graduation of the rotation angle a vernier scale for measuring angles with an accuracy of 0.1°
Valaisu halogeeni
Virtalähde 220±22V, 50Hz, verkkovirta
Käyttäjän kokemustaso kokeneet käyttäjät, ammattilaiset
Polarizer with 0°, 90°, 180°, 270° marks on the scale 360° rotatable
Intermediate tube built-in analyzer with rotation 0–360° a vernier scale for measuring angles with an accuracy of 0.1° Bertrand lens slot for installing compensators
Compensator λ compensator λ/4 compensator quartz wedge
Käyttökohde laboratorio / lääketiede
Tutkimusmenetelmä kirkaskenttä, polarization
Suojapussi/laukku/kotelo pölysuoja
Ulostuloliitännät Wi-Fi, HDMI 1.4, USB 3.0
Muistikortti SD, max. 32 GB
Mahdollisuus liitää lisälaitteita USB-hiiri flash-tikku (USB), Wi-Fi adapter (USB)
Videon kuvataajuus 30@3840×2160 (HDMI), 30@1920×1080 (Wi-Fi), 30@3840×2160 (USB3.0)
Asennuspaikka trinokulaarinen putki, okulaarin putki okulaarin sijaan
Videon formaatti *.h264/*.h265, *.mp4
Runko CNC alumiiniseos
Specifications of the AC power adapter syöttö: verkkovirta 100–240V, 50/60Hz, ulos: DC-jännite 12V/1A
Näytön tekniset tiedot:
Matriisin tyyppi IPS
Näytön koko, tuumaa 13.3
Näytön tarkkuus, pikseliä 3840×2160 (4K)
Kuvasuhde 16:9
Kirkkaus, cd/m² 400
Toistettujen värien lukumäärä 16.7 m
Kontrasti 1000:1
Vaaka/pysty katselukulma, ° 178/178
Näytön näkyvän alueen koko (leveys x korkeus), mm 295×165
Pikselin pitch (leveys x korkeus), mm 0.154×0.154
Taajuus 60
Matriisin tyyppi backlight LED
LED-taustavalon elinikä, tuntia 50000
Liitäntä HDMI
Käyttölämpötila-alue,°C -15 — 55
Sallittu ympäristön ilmankosteus, % 10 — 90
Virtalähde verkkovirta, DC 5–12V/1A (Tyyppi-C)
Virrankulutus, W 12 (max.)



Lisätiedot

Paino 17,25 kg (kilogramma)
Mitat 43,1 × 27,1 × 63 cm (senttimetri)
