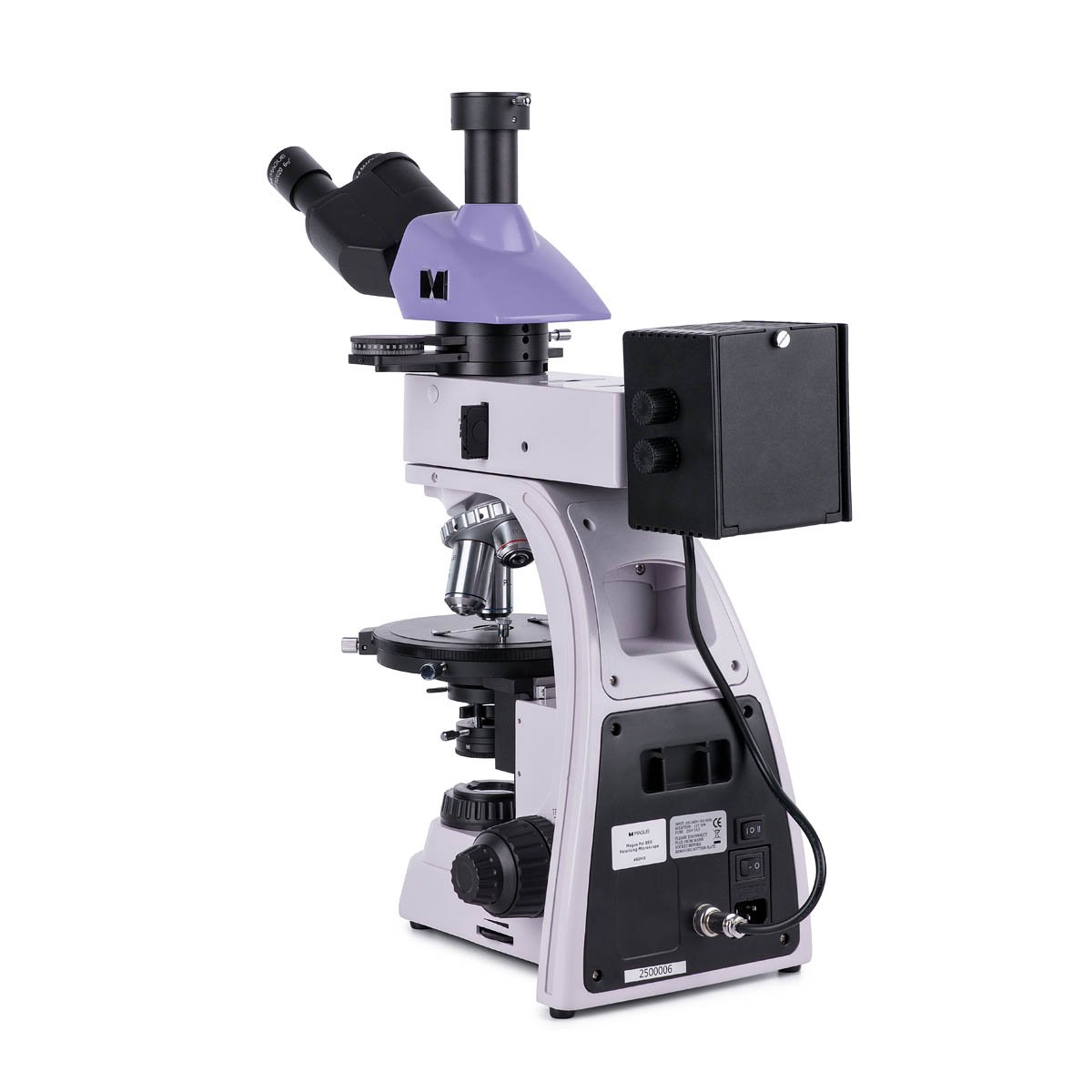

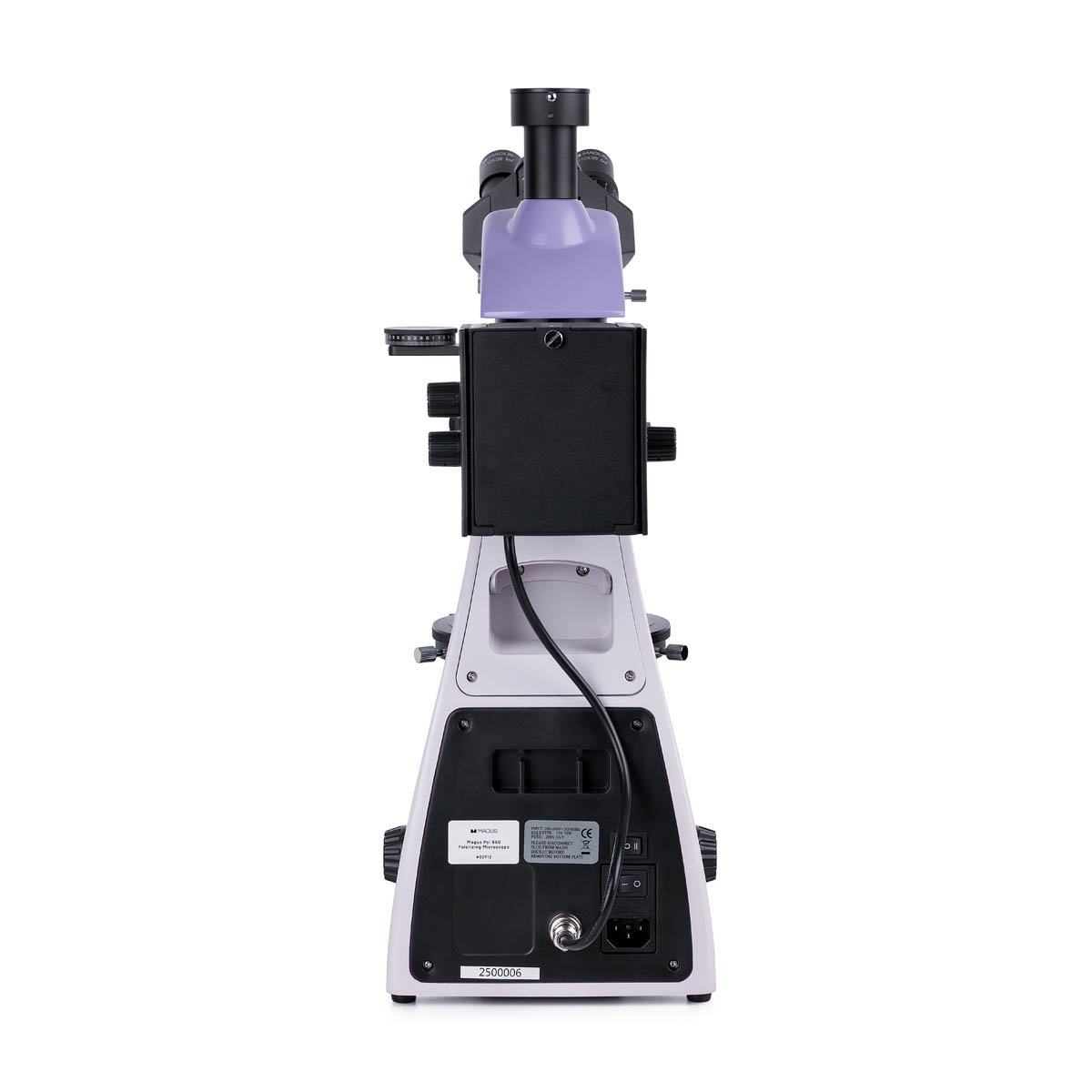

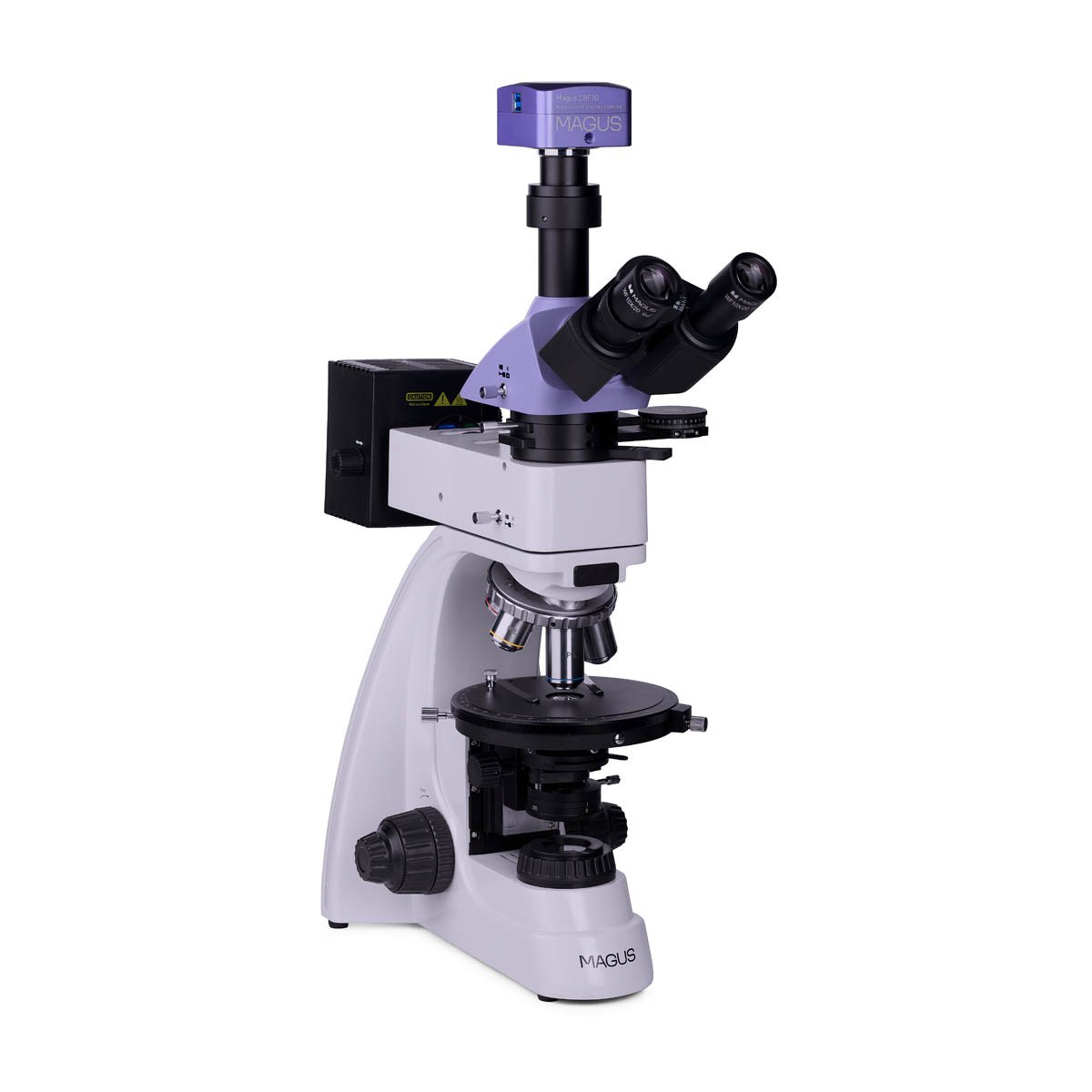

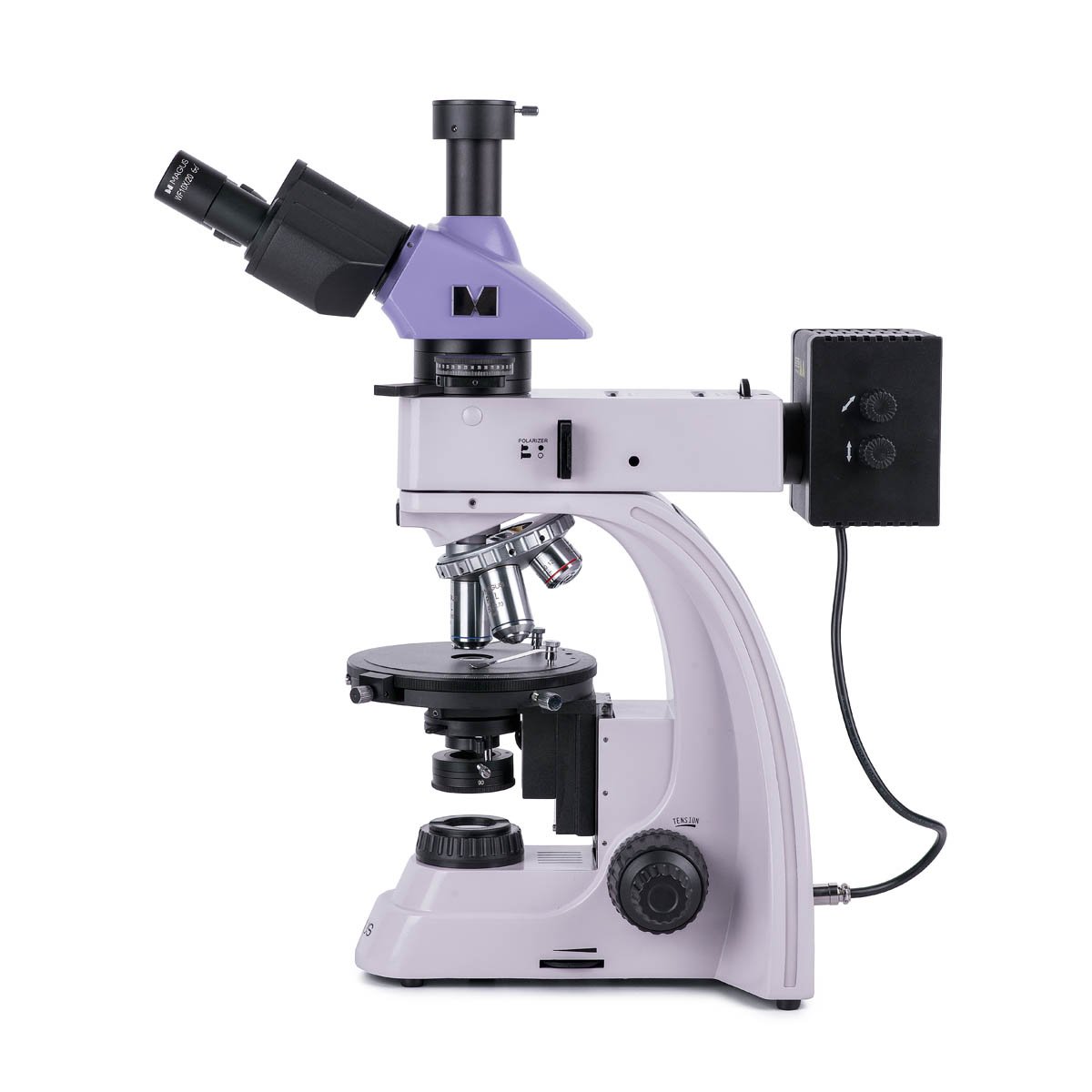

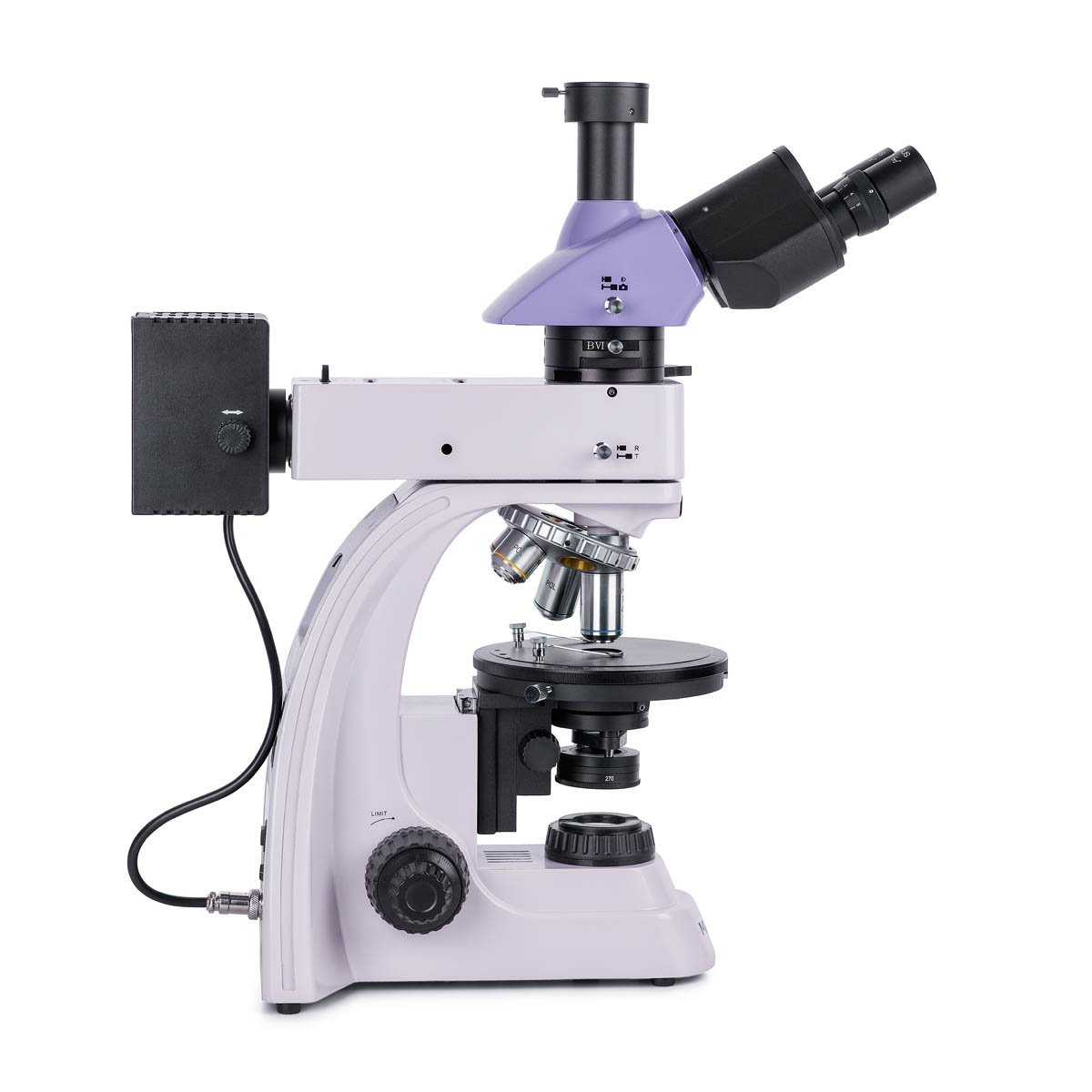

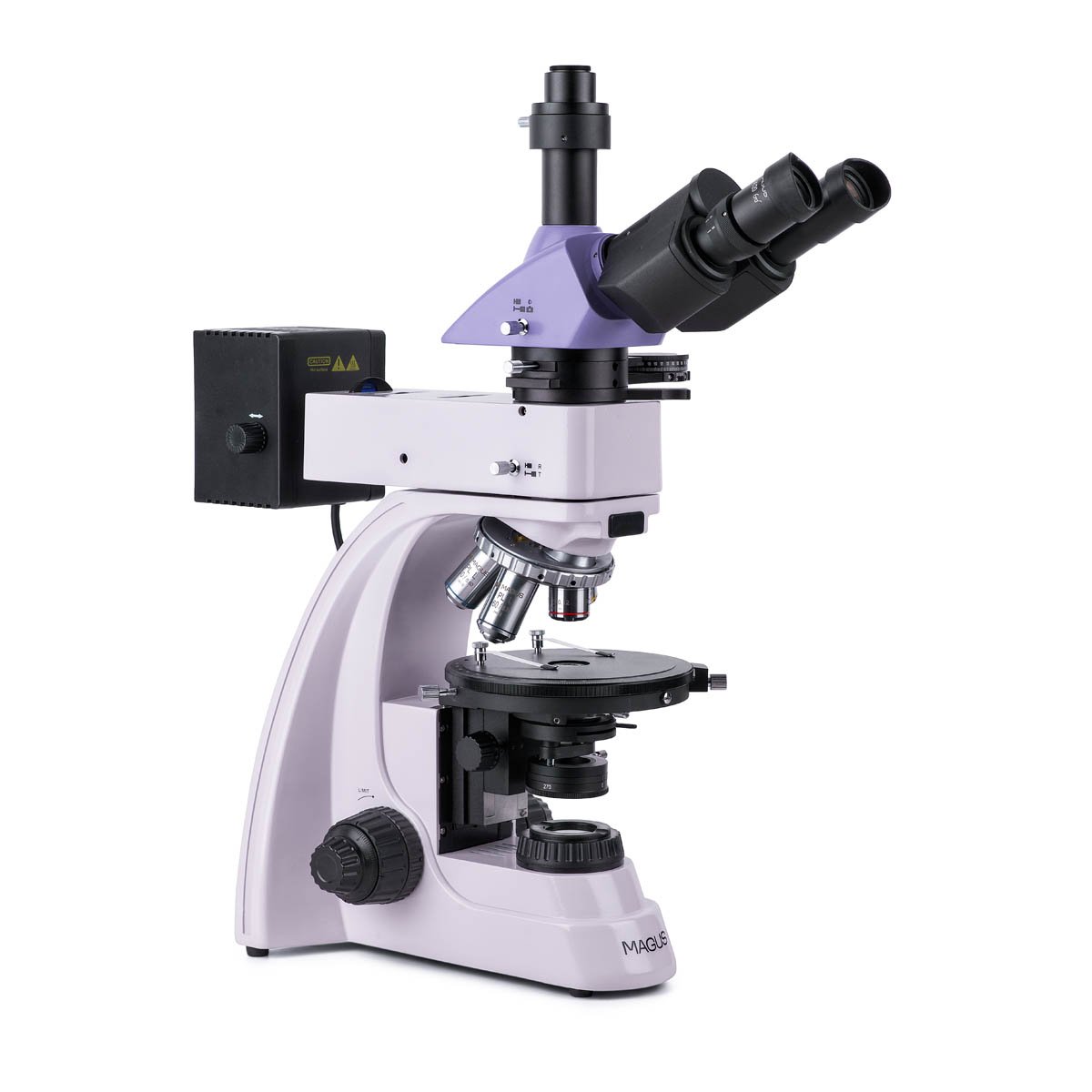

MAGUS Pol 850 polarisaatiomikroskooppi on suunniteltu toimimaan läpäisevässä ja heijastavassa valossa. Tutkimusmenetelminä ovat polarisaatio ja kirkaskenttä. Mikroskooppia käytetään anisotrooppisten biologisten, geologisten ja polymeeriobjektien sekä jopa 15 mm paksuisten kiillotettujen osioiden tutkimiseen, joissa on yksi kiillotettu puoli. Mikroskooppi soveltuu erinomaisesti monenlaisiin tehtäviin lääketieteen, oikeustieteen, mineralogian, kristallografian tai petrografian ammattilaisille.
Digitaalikamera

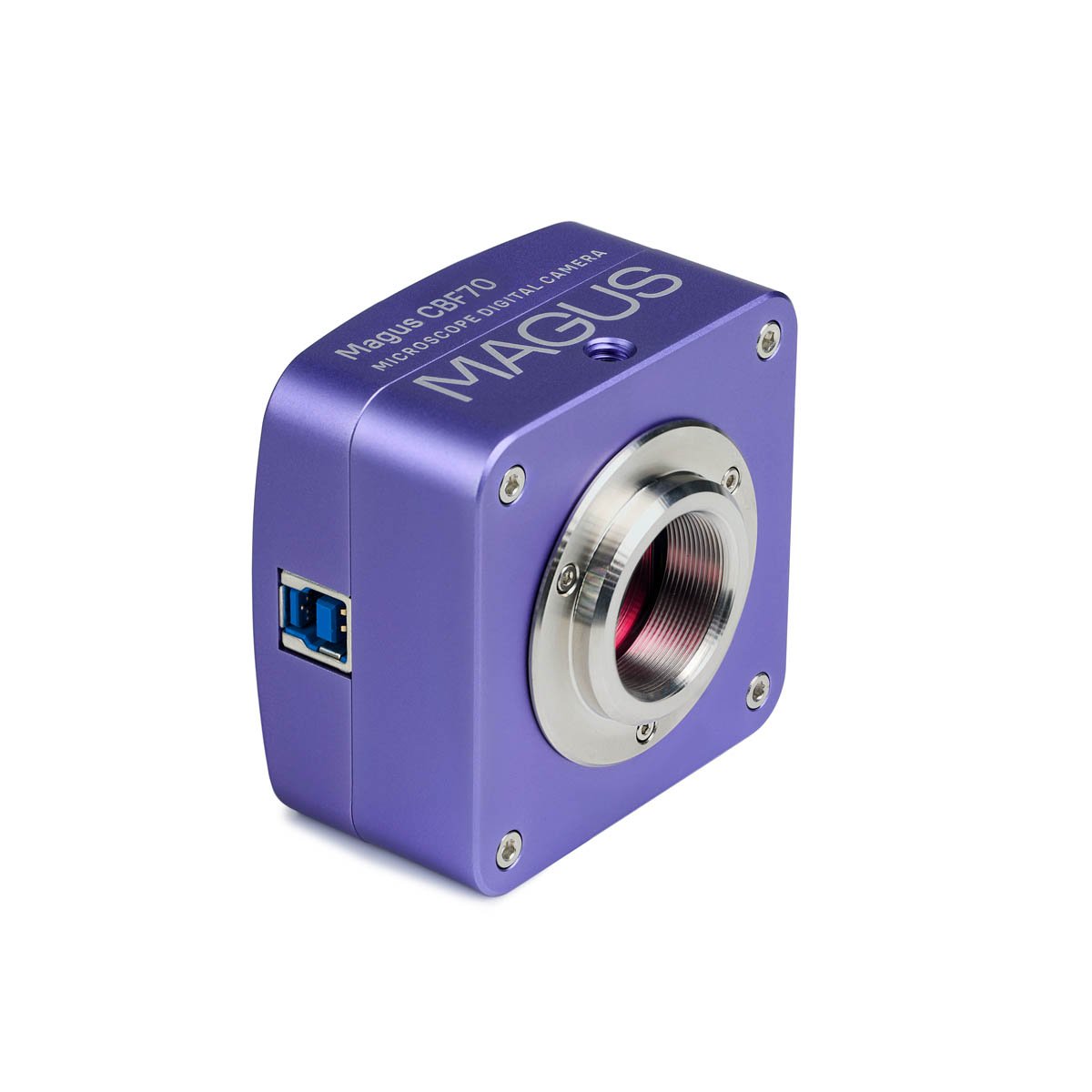

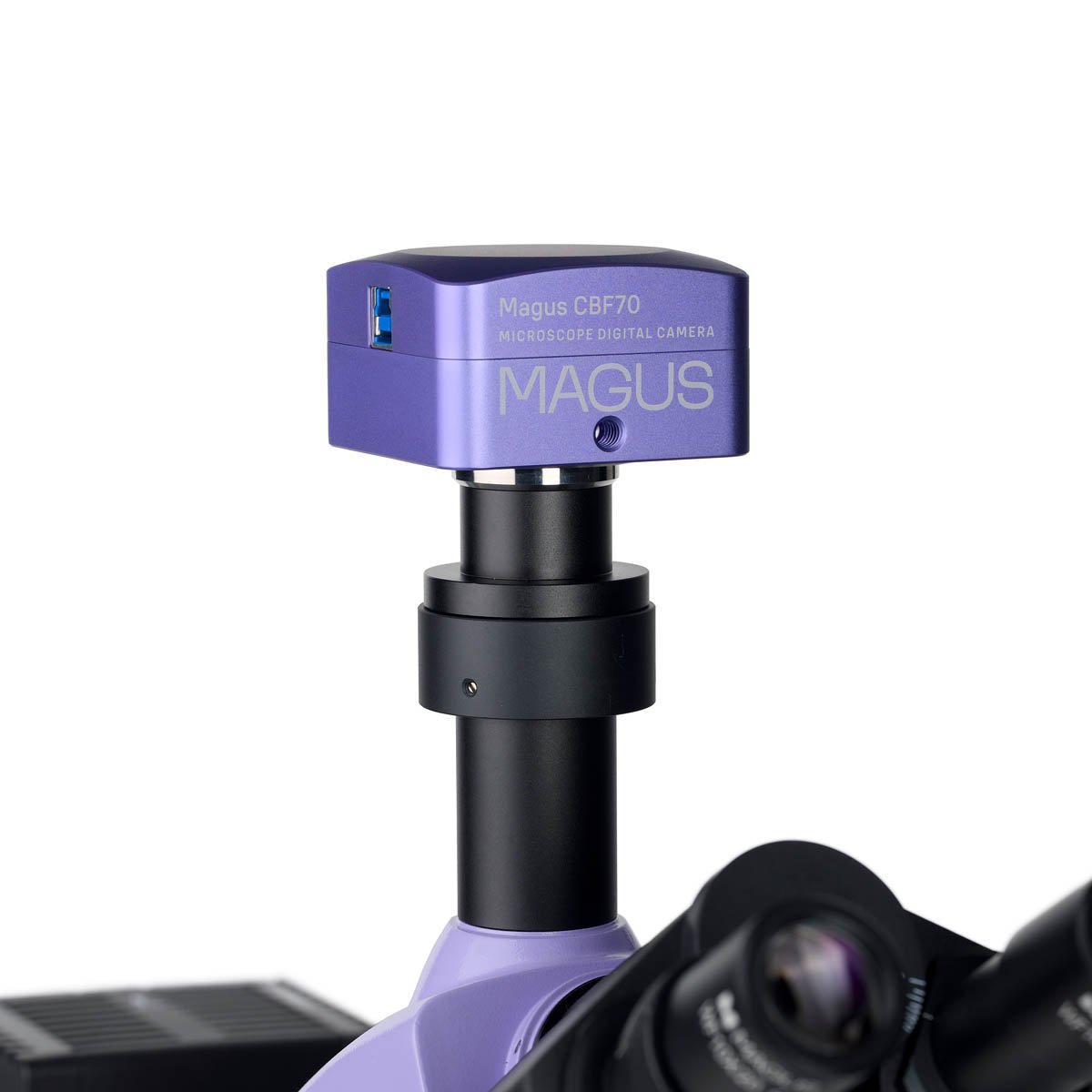

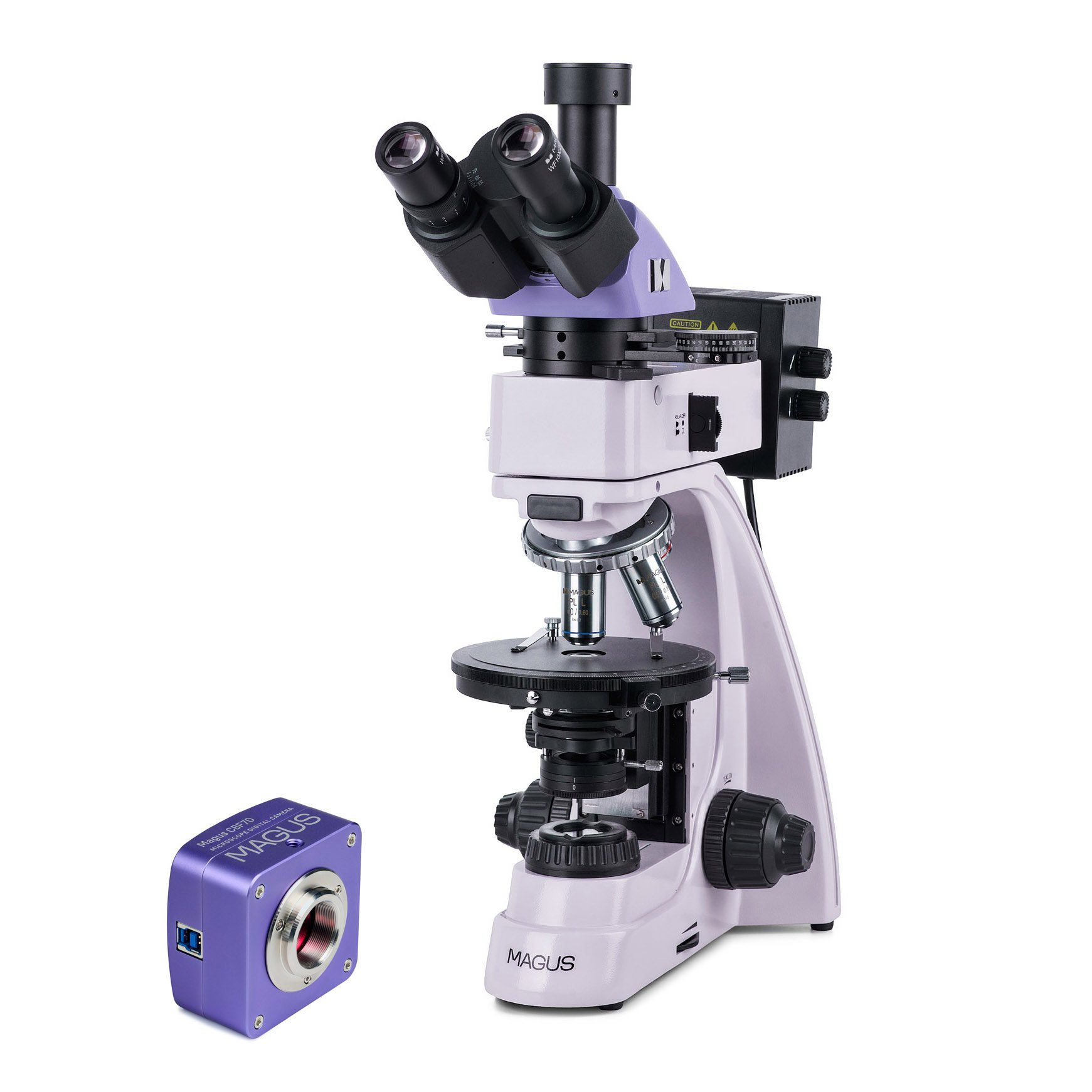

Ammattimainen tieteellinen kamera MAGUS CBF70 on suunniteltu käytettäväksi mikroskoopilla 4x, 10x, 20x ja 40x objektiivien kanssa. Laite mahdollistaa valokuvien ottamisen, videoiden kuvaamisen, demonstraatioiden järjestämisen, kuvien näyttämisen ulkoisella näytöllä ja kohteiden pituuksien ja kulmien mittaamiseen (ohjelmiston kalibroinnin jälkeen). Kameraa suositellaan käytettäväksi kirkaskenttämenetelmässä.
MAGUS CBF70 -kamerassa on viisi kuvan resoluutio- ja kuvataajuusmoodia, joten voit helposti löytää niistä sen, joka parhaiten vastaa tarpeitasi: 5280 x 3954 px (17 fps), 3952 x 3952 px (17 fps), 2640 x 1976 px (56 fps), 1760 x 1316 px (67 fps) ja 584 x 438 px (192 fps).
Korkean tarkkuuden tilat ovat ihanteellisia valokuvaamiseen, mahdollistaen selkeiden, eloisien ja erittäin yksityiskohtaisten kuvien luomisen. Suuremman kuvataajuuden moodit auttavat kun tallennetaan sujuvia ja informatiivisia videoita ilman hyppelyjä ja viiveitä, tallentaen kohteen pienimmätkin liikkeet tai havaittujen nopeasti etenevien prosessien ominaisuudet.
Parhaan kuvanlaadun saavuttamiseksi ilman vääristymiä suositellaan käyttämään 1x suurennuksen adapteria.
Kamerassa käytetään SONY Exmor 4/3” värillistä tautsavalaistua CMOS-kennoa. Se tekee kuvasta kirkkaan jopa heikossa ympäristön valossa.
Valaistus
Mikroskoopissa on käytössä 30W halogeenilamput läpäisevään ja heijastavaan valoon. Niiden kirkkaus riittää selkeän kuvan saamiseen jokaisella objektiivilla, ja ”lämmin” valospektri on mukava pitkäaikaisessa käytössä. Köhlerin valaistuksen asetus tarjoaa parannetun resoluution ja poistaa kenttänäkymän virheet ja tummenemisen reunoilla. Valosuotimia käytetään värintoiston tarkan säätämisen yhteydessä heijastavassa valossa.

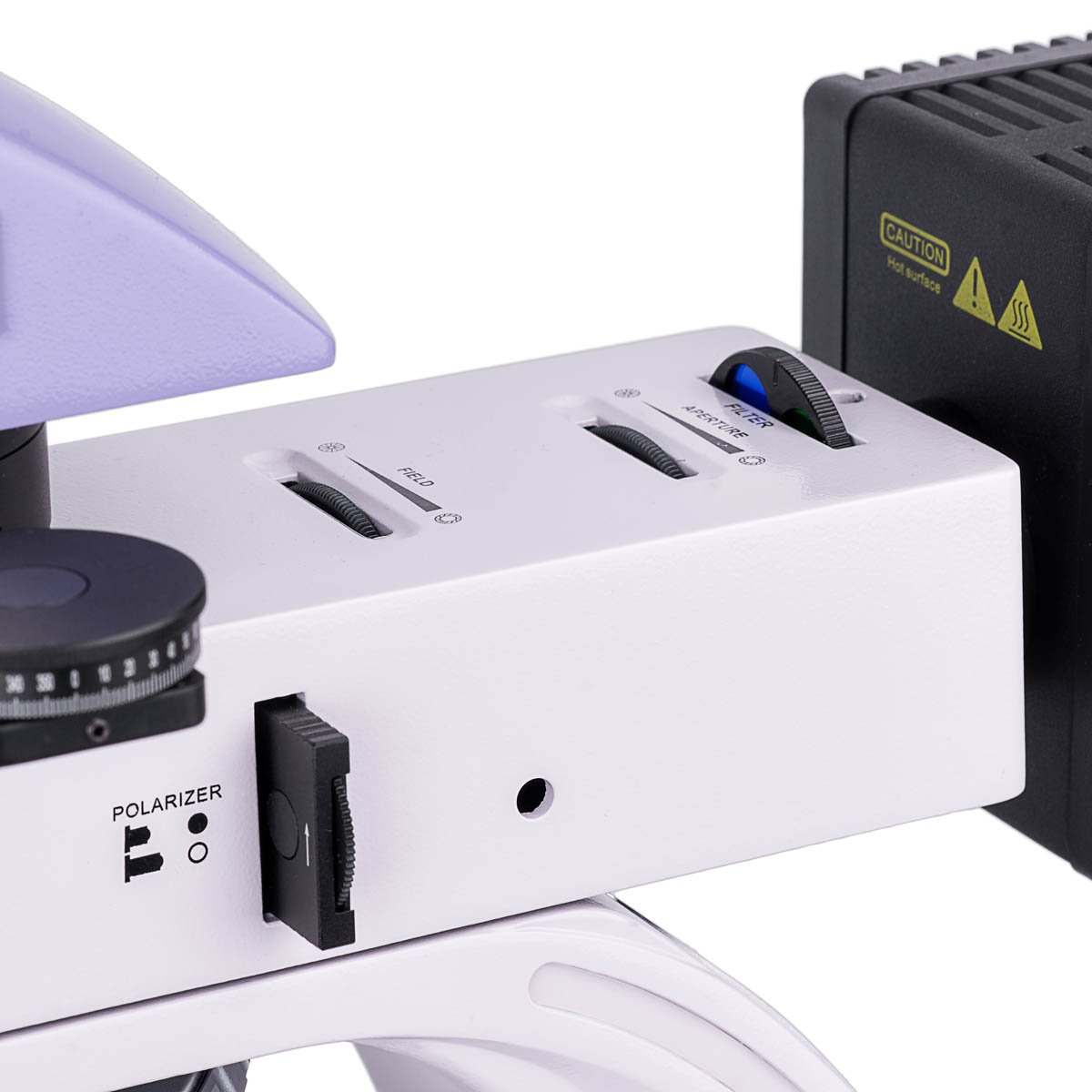

Polarisaatio on saatavilla sekä läpäisevässä että heijastavassa valossa. Polarisoituneen valon havainnointiin aloittamiseksi analyyseri tuodaan optiseen polkuun. Seuraavaksi analyyserin ja polarisaattorin suhteellista asentoa muutetaan pyörittämällä niitä, mikä muuttaa myös polarisaatiokulmaa. Objektien kontrastia lisätään kompensaattoreiden avulla, jotka asennetaan erityiseen väliosaan. Samaan väliosaan sisältyy myös Bertrand-linssi, jota käytetään konoskooppisiin tutkimuksiin.
Näytepöytä ja tarkennusmekanismi

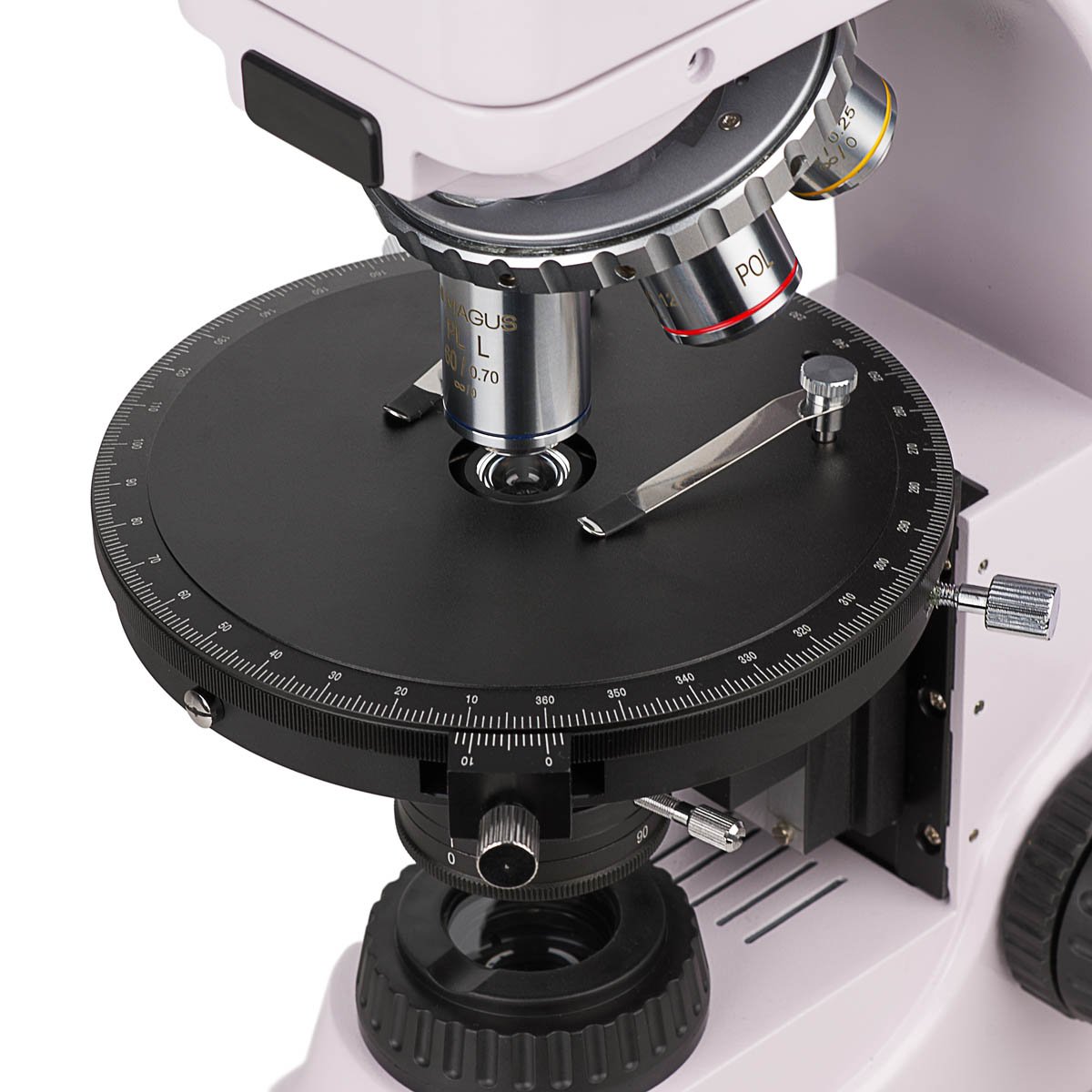

Mikroskoopissa on pyörivä näytepöytä: sen kääntäminen muuttaa tapaa, jolla näyte taittaa valoa polarisoidussa valossa. Näytepöydässä on asteikko, josta voidaan määrittää kiertokulma jopa 0,1° tarkkuudella. Kirkkaimman ja selkeimmän kuvan saamiseksi näytepöytä voidaan keskittää mikroskoopin optisen akselin suhteen.
Karkean ja hienon tarkennuksen nupit sijaitsevat jalustan alaosassa, joten käyttäjä voi ottaa rentoutuneen asennon käsien ollessa pöydällä. Karkean tarkennuksen jännitystä voidaan säätää, ja siinä on myös karkean tarkennuksen lukko. Hieno tarkennus mahdollistaa näytteen sujuvan liikkeen.
Lisävarusteet
Maksimaalisen hyödyn saamiseksi mikroskoopistasi, käytä MAGUS-linjan lisävarusteita: okulaareja, objektiiveja, kalibrointiliuskoja, digitaalikameroita jne.
Mikroskoopin avainominaisuudet:
- Työskentely läpäisevässä ja heijastavassa polarisoidussa ja luonnollisessa valossa
- Trinokulaaripää digitaalikameran putkella 100:0 tai 0:100 valonjakamisella
- Rasituksesta vapaat plan akromaattiset objektiivit selkeille kuville ilman artefakteja ja vääriä sisäisiä heijastuksia
- Halogeenivalaistus työalueella, silmille mukava ”lämmin” värispektri 30W lampun teho
- Pyörivä näytepöytä, polarisaattori ja analyyseri kiertokulman merkeillä, Bertrand-linssi ja kompensaattorit
- Revolveripaikat ja näytepöytä keskitetty mikroskoopin optisen akselin suhteen
- Yhteensopiva lisävarusteiden kanssa
Pakkaus sisältää:
- MAGUS CBF70 Digitaalikamera (digitaalikamera, USB-kaapeli, asennus-CD ajureilla ja ohjelmistolla, käyttöohje ja takuukortti)
- Jalusta, jossa on virtalähde, läpäisevän valon lähde ja kondensaattori, tarkennusmekanismi, näytepöytä ja revolveri
- Heijastavan valon valaisin lampulla
- Trinokulaaripää
- Väliosa Bertrand-linssillä, analyyseri- ja kompensaattoripaikalla

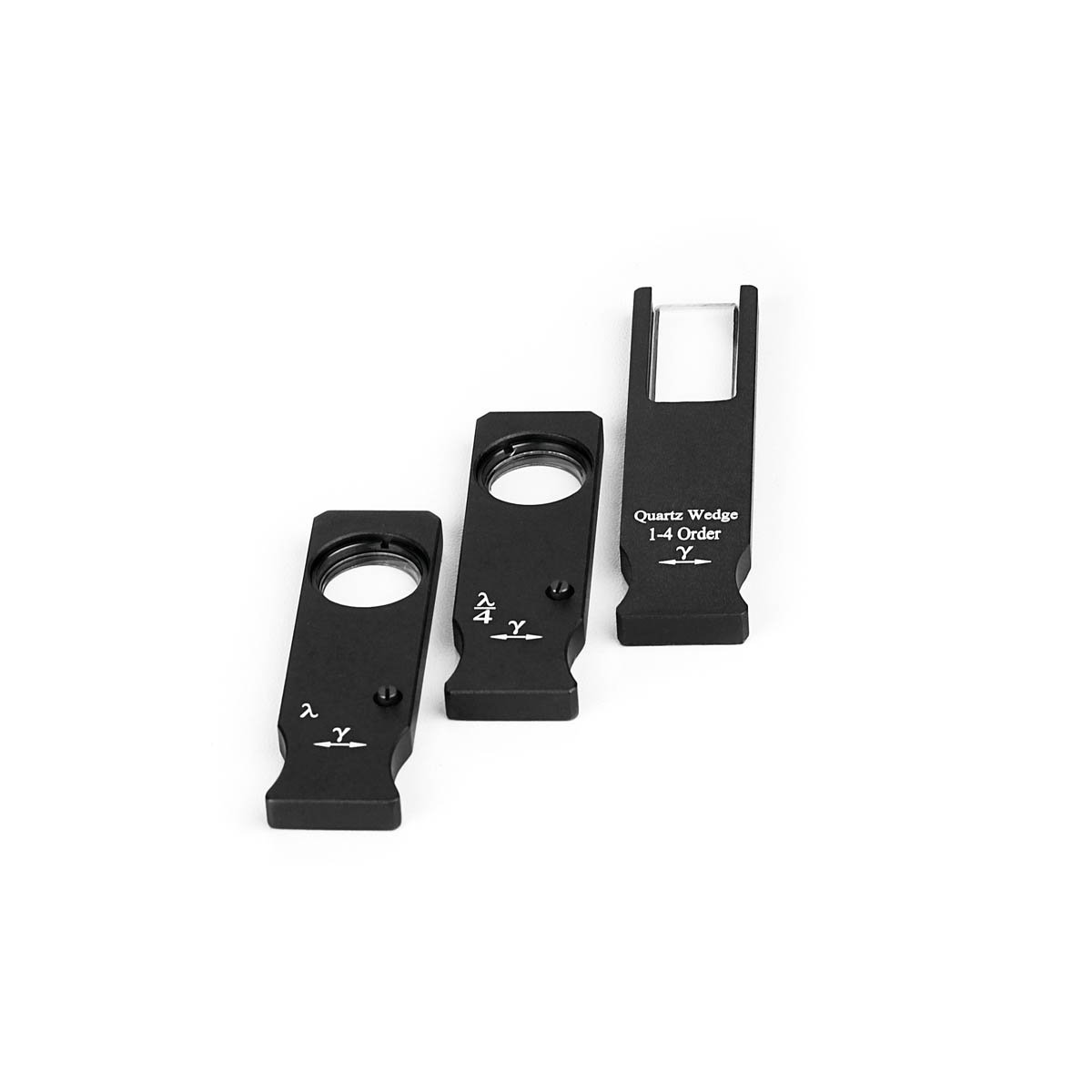

- Kompensaattorit: λ kompensaattori, λ/4 kompensaattori, kvartsi kiila

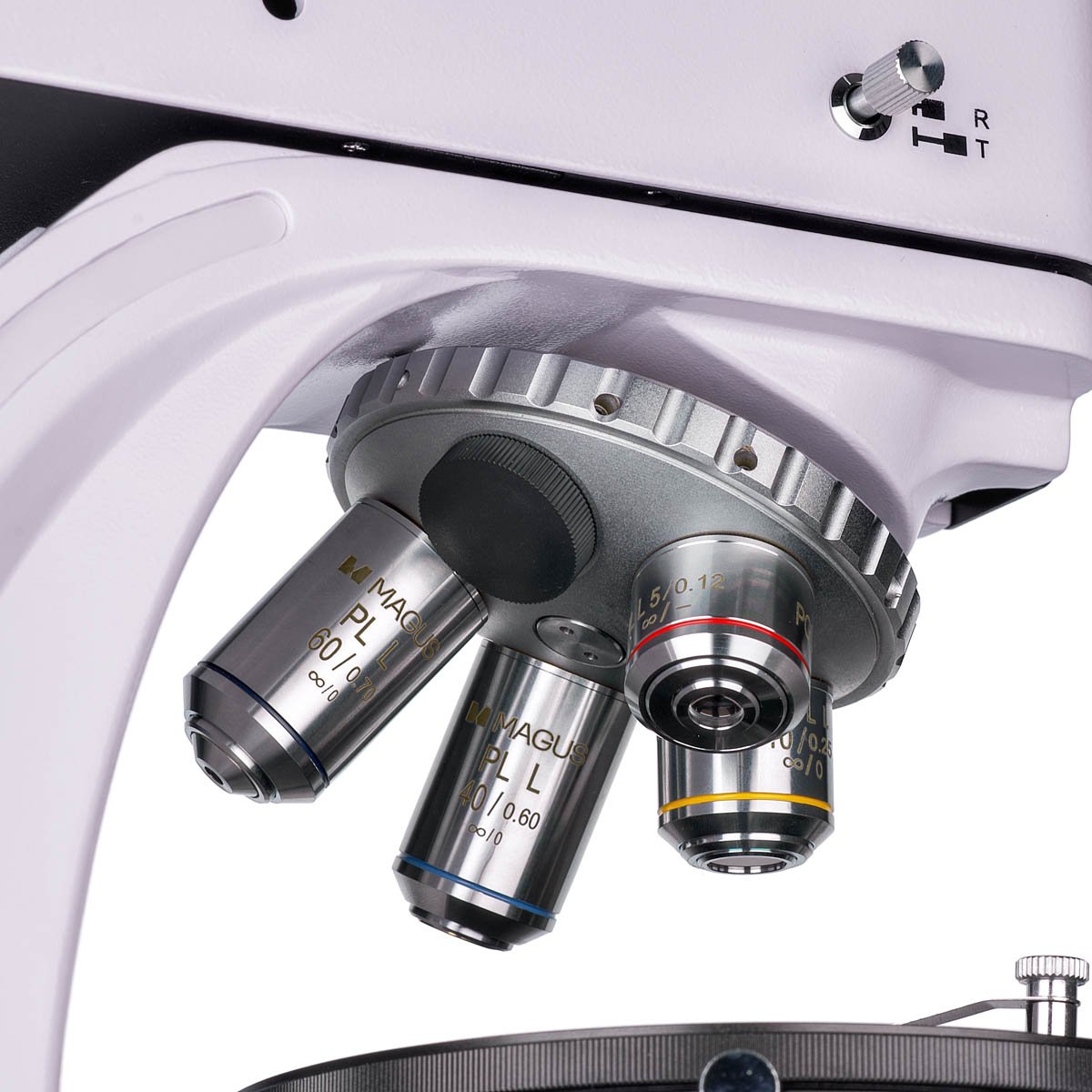

- Äärettömän korjatut akromaattiset objektiivit: PL 5x/0.12 WD 26,1mm
- Äärettömän korjatut akromaattiset objektiivit: PL 10x/0.25 WD 5,0mm
- Äärettömän korjatut akromaattiset objektiivit: PL 40x/0.6 (jousikuormitettu) WD 3,98mm
- Äärettömän korjatut akromaattiset objektiivit: PL 60x/0.7 (jousikuormitettu) WD 2,03mm
- Okulaari 10x/20 mm (2 kpl)
- 10x/20mm okulaari asteikolla. Asteikon arvo: 0,1mm
- C-mount adapteri 1x
- Kuusiokoloavain
- Virtajohto
- Pölykansi
- Käyttöohje ja takuukortti
Pyydettäessä saatavilla:
- 16x/11mm okulaari (2 kpl)
- 20x/11mm okulaari (2 kpl)
- Äärettömän korjatut akromaattiset objektiivit: PL 2,5x/0.07 WD 11mm
- Äärettömän korjatut akromaattiset objektiivit: PL 50x/0.7 (jousikuormitettu) WD 3,69mm
- Äärettömän korjatut akromaattiset objektiivit: PL 80x/0.8 (jousikuormitettu) WD 1,25mm
- Äärettömän korjatut akromaattiset objektiivit: PL 100x/0.85 (jousikuormitettu) WD 0,4mm
- Mekaaninen näytepöydän lisävaruste
- Kalibrointiliuska
| Tuotemerkki | MAGUS |
| Takuu, vuodet | 5 |
| EAN | 5905555018546 |
| Pakkauksen koko, cm | 44.7×42.2×67.5 |
| Lähetyspaino, kg | 12.1 |
| Pää | trinocular |
| Pään kallistuskulma | 30 ° |
| Okulaariputken halkaisija, mm | 23.2 |
| Objektiivit | infinity plan achromatic, strain-free: PL 5x/0.12 PL 10x/0.25 PL 40x/0.6 PL 60x/0.7 (*valinnaisesti: PL 2.5x/0.07 PL 50x/0.7 PL 80x/0.8 PL 100x/0.85) parfokaalinen korkeus 45mm, designed for studying specimens without cover slips |
| Pyörivä revolveri | 5:lle objektiiville, centering |
| Työskentelyetäisyys, mm | 26.1 (5x) 5.0 (10x) 3.98 (40x) 2.03 (60x) 11 (2.5x) 3.69 (50x) 1.25 (80x) 0.4 (100x) |
| Näytepöydän koko, mm | Ø150 |
| Okulaari diopterisäätö | ±5 (vasemmassa putkessa) |
| Condenser | Abbe condenser NA 1.25 with an adjustable aperture diaphragm and a swivel lens |
| Diaphragm | adjustable aperture diaphragm, adjustable iris field diaphragm |
| Tarkennus | koaksiaalinen, karkea tarkennus (21mm, 39.8mm/circle, with a lock knob and tension adjusting knob) and fine focusing (0.002mm) |
| Kirkkauden säätö | kyllä |
| Valonlähteen tyyppi | reflected and transmitted light: 12V/30W |
| Käyttölämpötila-alue,°C | 5 — 35 |
| Kokoonpanon vaikeustaso | monimutkainen |
| Valaistuksen sijainti | kaksipuolinen |
| Kameran kenno | SONY Exmor CMOS |
| Väri/monokromaattinen | color |
| Suurin tarkkuus, pikseliä | 5280×3954 |
| Kennon koko | 4/3′ (17.4×13.0mm) |
| Pikselin koko, μm | 3.3×3.3 |
| Valoherkkyys | 399mV at 1/30s |
| Signaali/kohina-suhde | 0.1mV at 1/30s |
| Valotusaika | 0.1ms–15s |
| Videon tallennus | kyllä |
| Videon tallennus | kyllä |
| Kuvaformaatti | *.jpg, *.bmp, *.png, *.tif |
| Aallonpituusalue, nm | 380–650 (sisäänrakennettu IR-suodatin) |
| Sulkimen tyyppi | ERS (electronic rolling shutter) |
| Järjestelmävaatimukset | Windows 8/10/11 (32- tai 64-bittinen), Mac OS X, Linux, up to 2.8GHz Intel Core 2 or higher, minimum 2GB RAM, USB 3.0-portti, CD-ROM, 17′ tai suurempi näyttö |
| Kiinnikkeen tyyppi | C-mount |
| Kameran virransyöttö | DC, 5V, from computer USB port a 12V, 3A adapter for Peltier element |
| Kameran käyttölämpötila-alue, °С | -10 — 50 |
| Sallittu ympäristön ilmankosteus, % | 30 — 80 |
| Tyyppi | biologinen, valo/optinen, digital |
| Suutin | Siedentopf |
| Suurennus, x | 50–600 peruskokoonpanolla (*lisävarusteilla: 25–1000/1600/2000) |
| Okulaarit | 10х/20 10x/20 mitta-asteikolla (*valinnaisesti: 16x/11 20х/11) |
| Näytepöydän ominaisuudet | 360 ° rotatable, centering, 1° graduation of the rotation angle a vernier scale for measuring angles with an accuracy of 0.1° |
| Valaisu | halogeeni |
| Virtalähde | 220±22V, 50Hz, verkkovirta |
| Valosuotimet | reflected light: matt, yellow, green, blue |
| Käyttäjän kokemustaso | kokeneet käyttäjät, ammattilaiset |
| Polarizer | transmitted light: with 0°, 90°, 180°, 270° marks on the scale 360° rotatable reflected light: removable |
| Intermediate tube | built-in analyzer with rotation 0–360° a vernier scale for measuring angles with an accuracy of 0.1° Bertrand lens slot for installing compensators |
| Compensator | λ compensator λ/4 compensator quartz wedge |
| Käyttökohde | laboratorio / lääketiede |
| Tutkimusmenetelmä | kirkaskenttä, polarization |
| Suojapussi/laukku/kotelo | pölysuoja |
| Asennuspaikka | trinokulaarinen putki, okulaarin putki okulaarin sijaan |
| Videon formaatti | output: *.wmv, *.avi, *.h264 (Windows 8 tai uudempi), *h265 (Windows 10 tai uudempi) |
| Ohjelmisto | MAGUS View |
| Output | USB 3.0, 5Gb/s |
| Runko | alumiini |
| Ohjelmiston ominaisuudet | kuvan koko, kirkkaus, valotusaika |
| Videon kuvataajuus | 17@5280×3954, 192@584×438, 67@1760×1316, 56@2640×1976, 17@3952×3952 |
| Valkotasapaino | manuaalinen, automaattinen |
| Valotuksen säätö | manuaalinen, automaattinen |
