Kuvaus
MAGUS-mikroskooppien ja oheistuotteiden yritysmyynti: ota yhteyttä sähköpostilla panu@kamavaja.fi tai soita +358503205144 / Panu Pentikäinen.

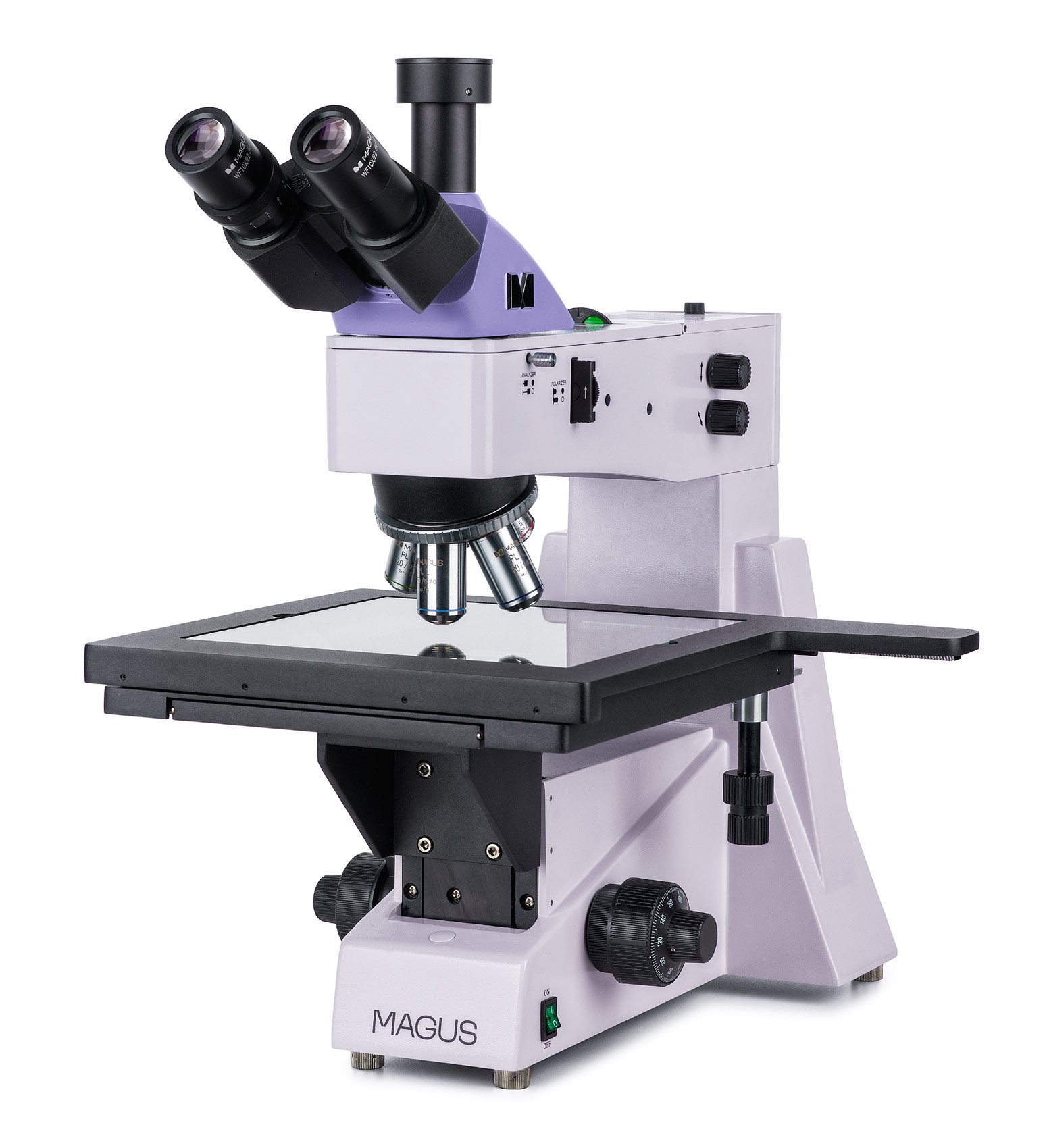

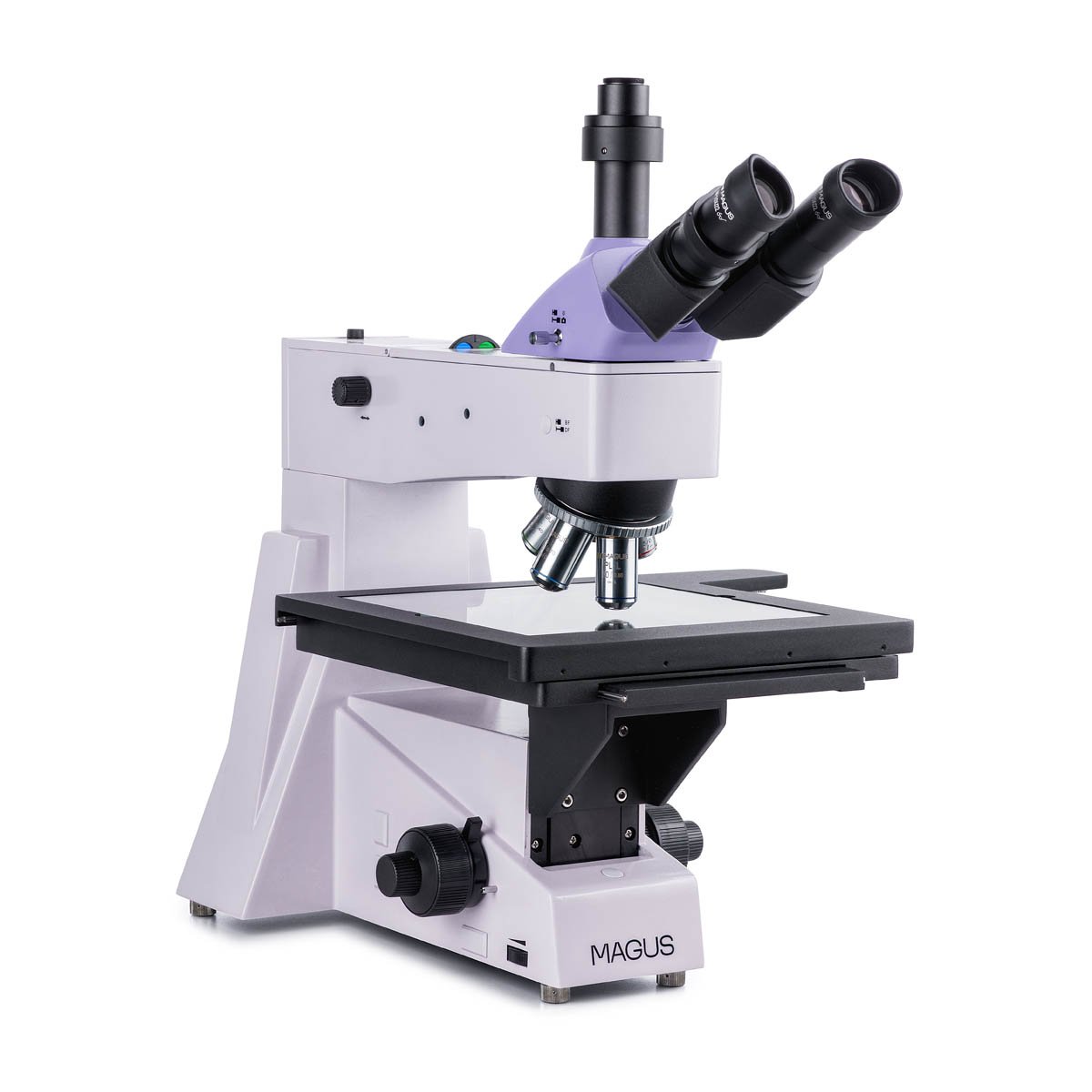

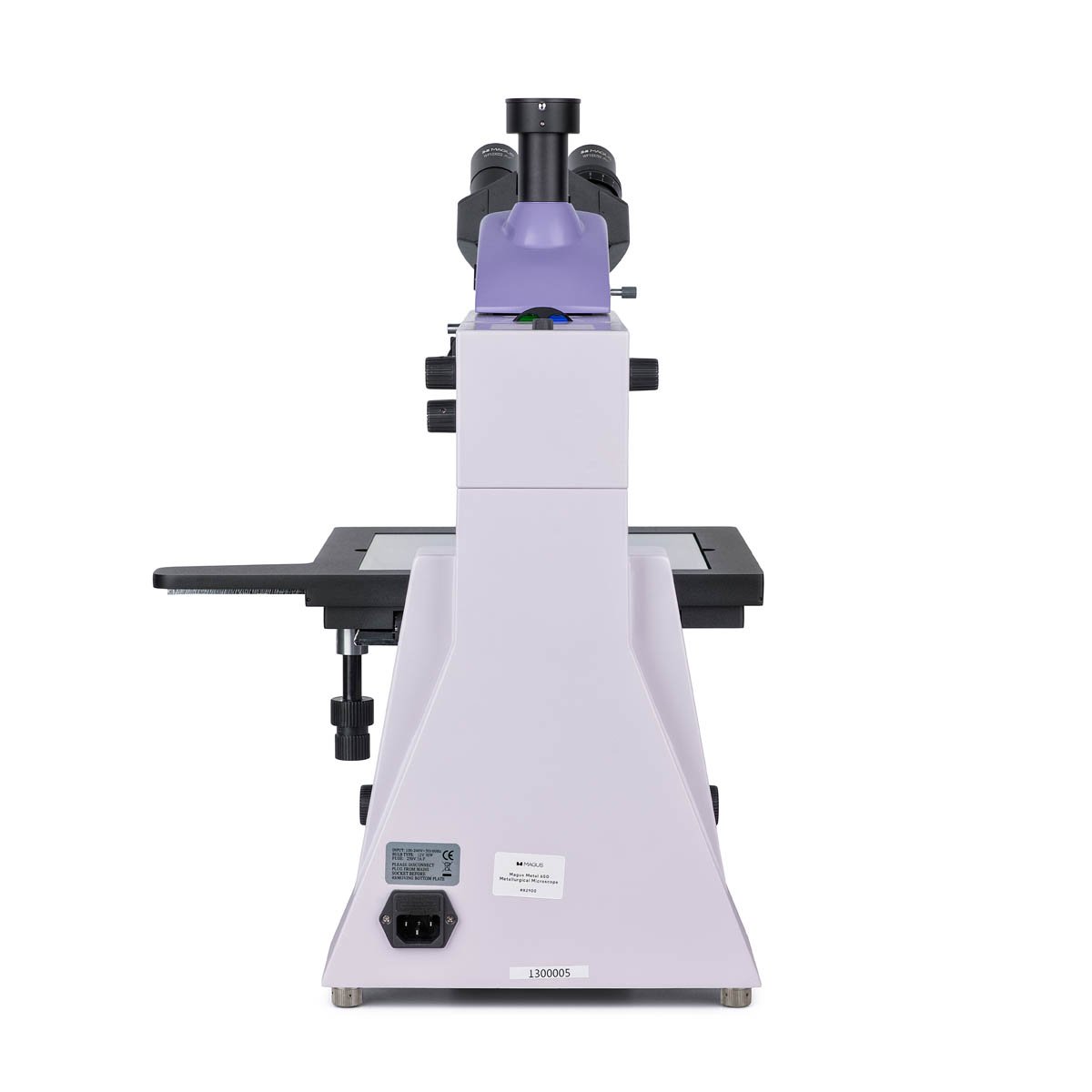

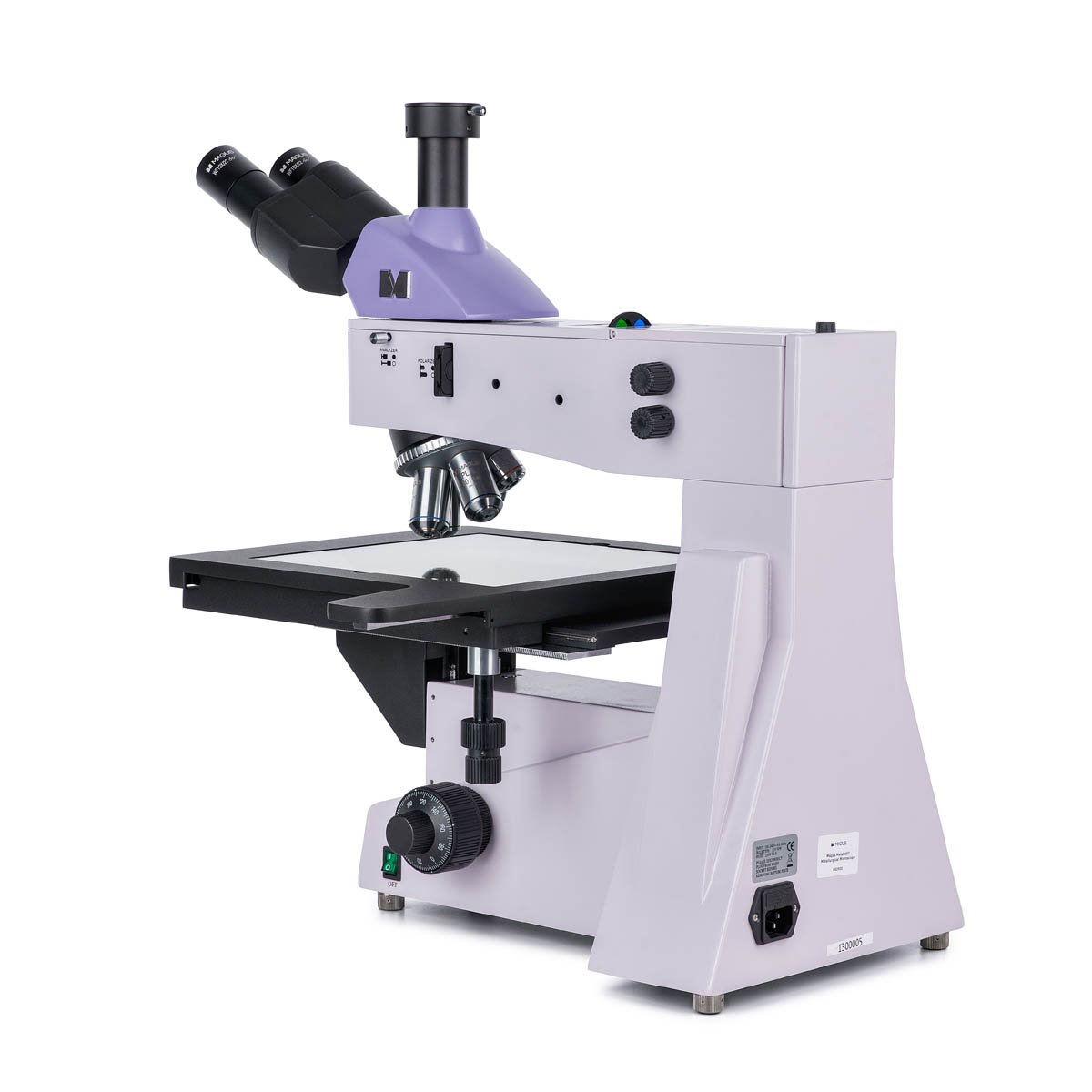

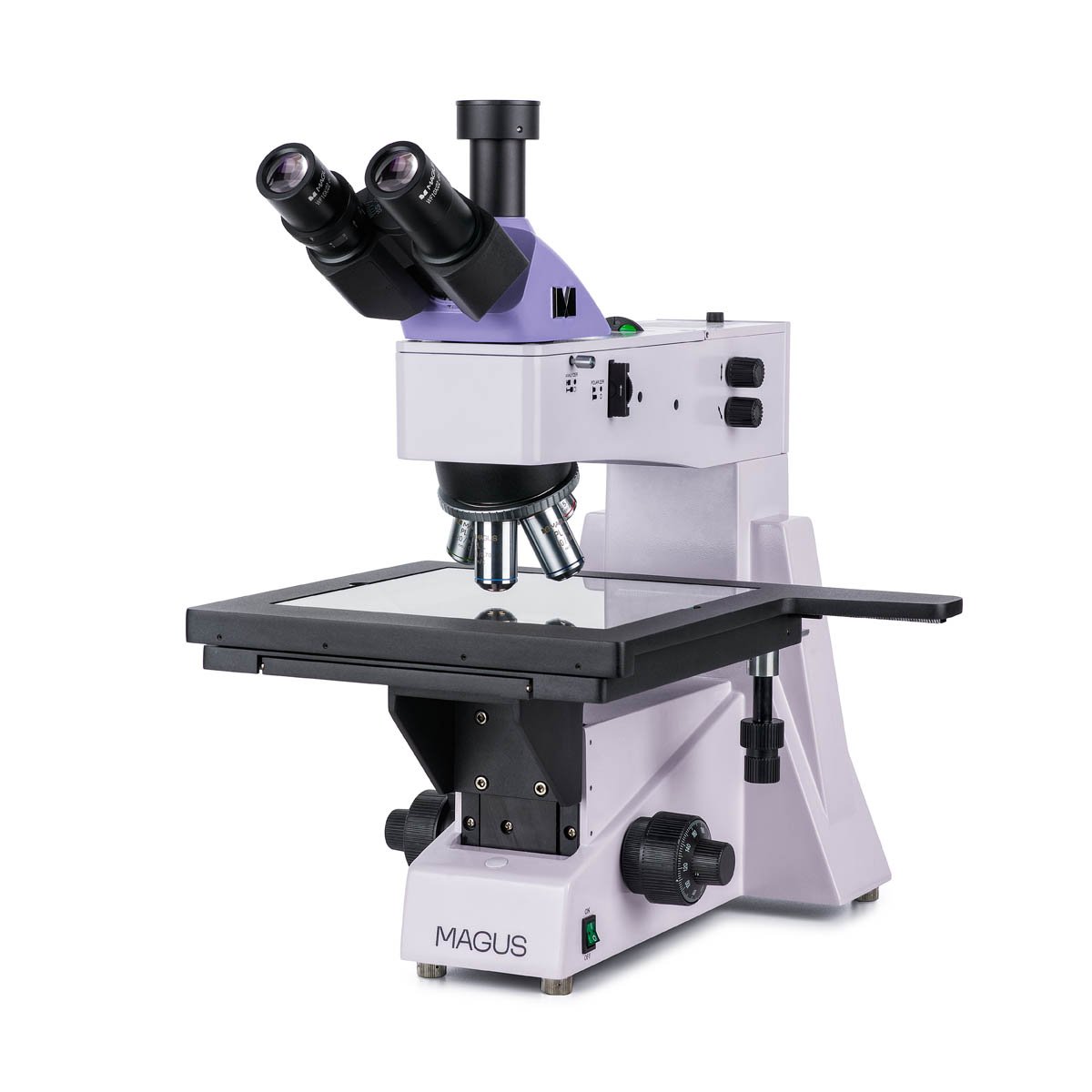

MAGUS Metal 650 metallurginen mikroskooppi tarjoaa laajan näytepöydän, jolle voi sijoittaa fotomaskit, painetut piirilevyt, integroidut piirit ja muut pitkät ja leveät näytteet tarkasteltavaksi heijastetussa valossa. Kirkaskenttä- ja polarisoitu valo -havainnot ovat mahdollisia. Mikroskooppi tarjoaa korkean tarkkuuden tarkennuksen. Hienosäätöasteikon arvo 0,7 µm helpottaa työskentelyä suurilla suurennuksilla. Sitä käytetään teollisuuslaitosten tutkimuksessa ja insinööriopiskelijoiden opetuksessa.
Optiikka

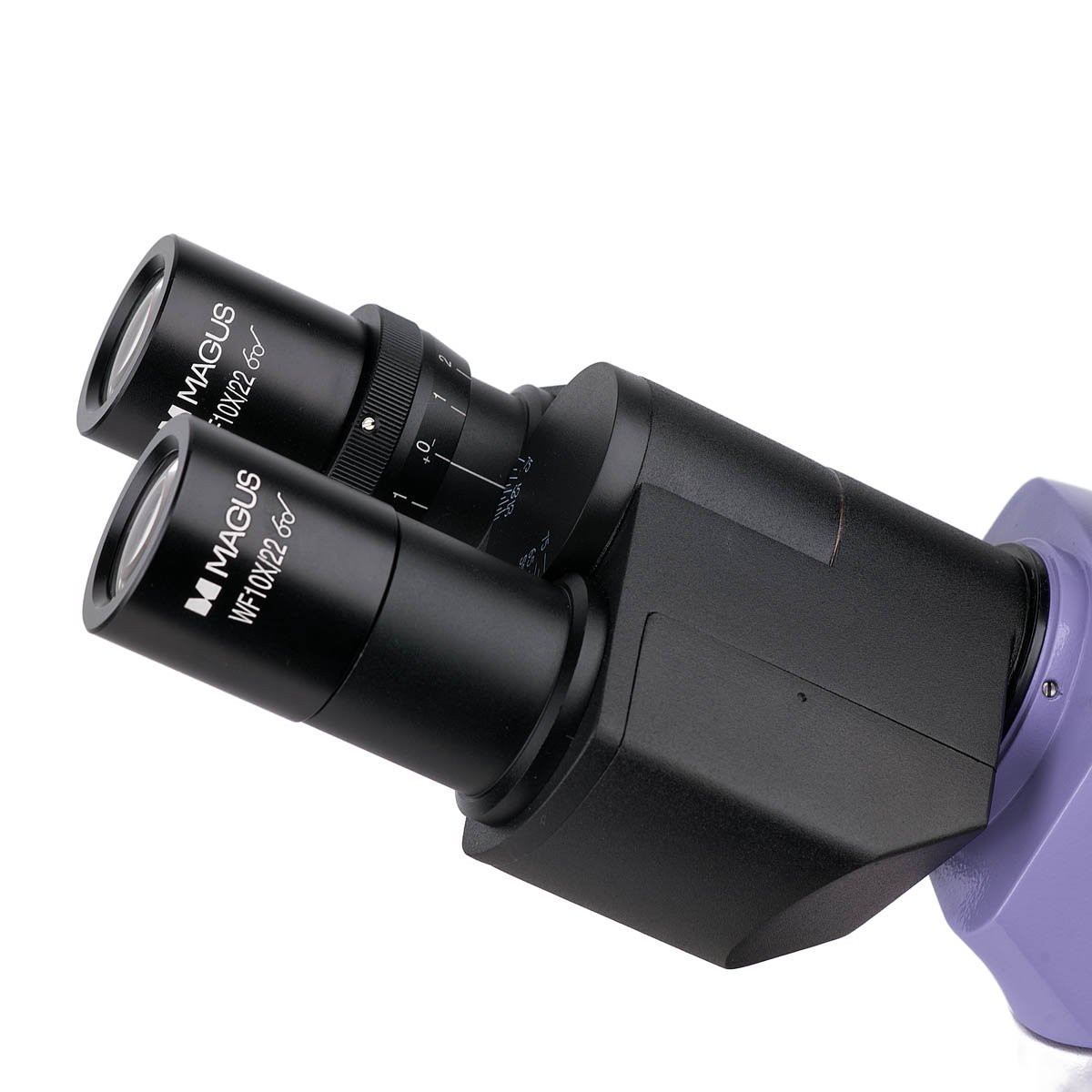

Infinite plan akromaattiset optiikat tuottavat teräviä ja yksityiskohtaisia kuvia. Mikroskoopin pää on trinokulaarinen, 30° kallistettu, ja trinokulaariputki digitaalikameran asentamista varten. Kamera (ei sisälly) tallentaa tutkimuksen valokuvat ja videot ja välittää mikroskoopin kuvan ulkoiselle näytölle. Käytössä on kaksiasentoinen säteenjakaja: 100:0 ja 0:100. Valonsäde ohjataan joko okulaareihin tai kameraan. Vasemmassa putkessa on diopterinsäätörengas.

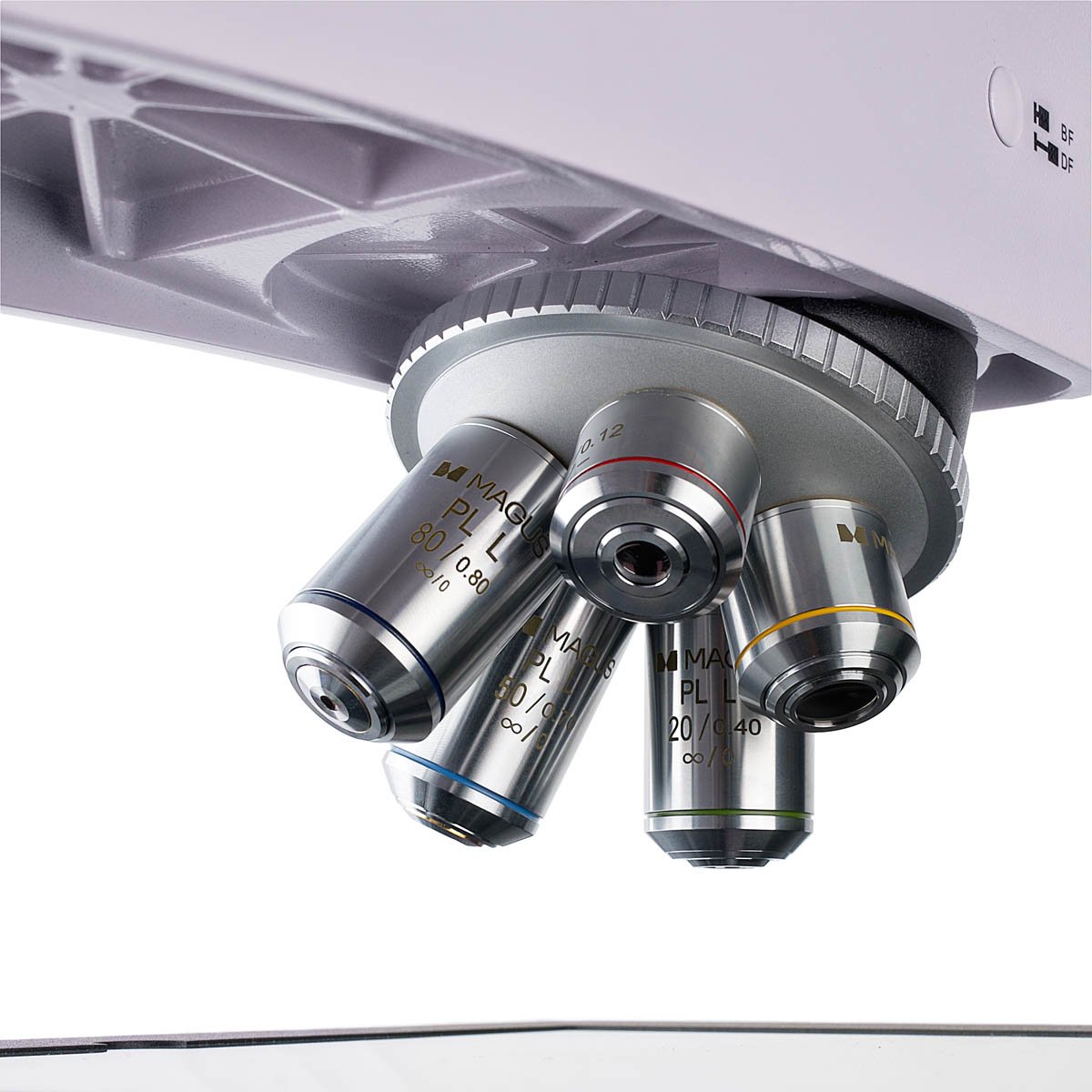

Voit asentaa 5 objektiivia pyörivään revolveriin – kaikki ne sisältyvät pakettiin. Korkeamman suurennuksen saavuttamiseksi voit asentaa lisävarusteena saatavia objektiiveja perusobjektiivien tilalle. Peruskokoonpanossa mikroskooppi tarjoaa suurennuksen alueella 50–800x. Pyörivä revolveri objektiiveineen on suunnattu sisäänpäin – käyttäjä näkee optisen reitin sisään asennetun objektiivin.
Valaisu

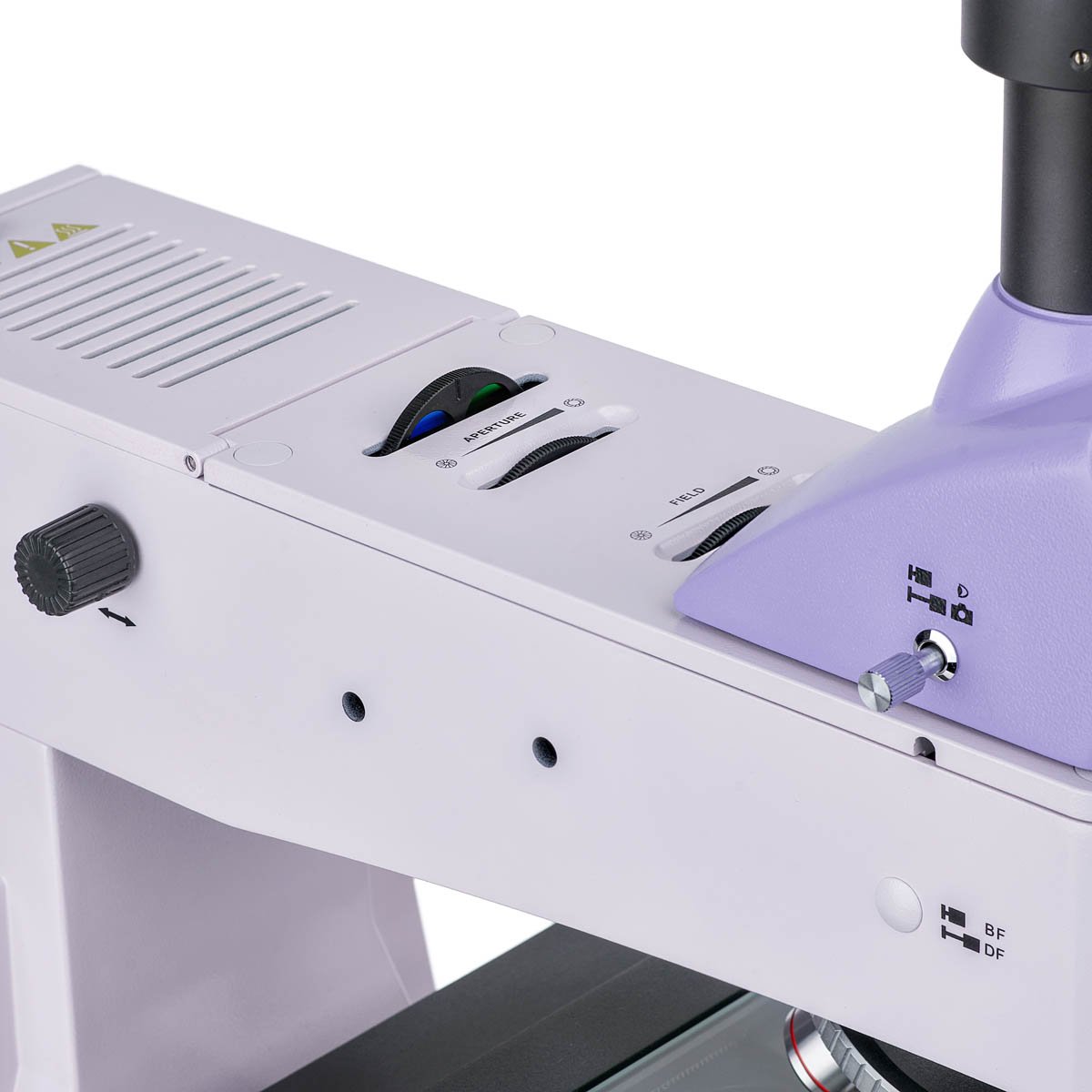

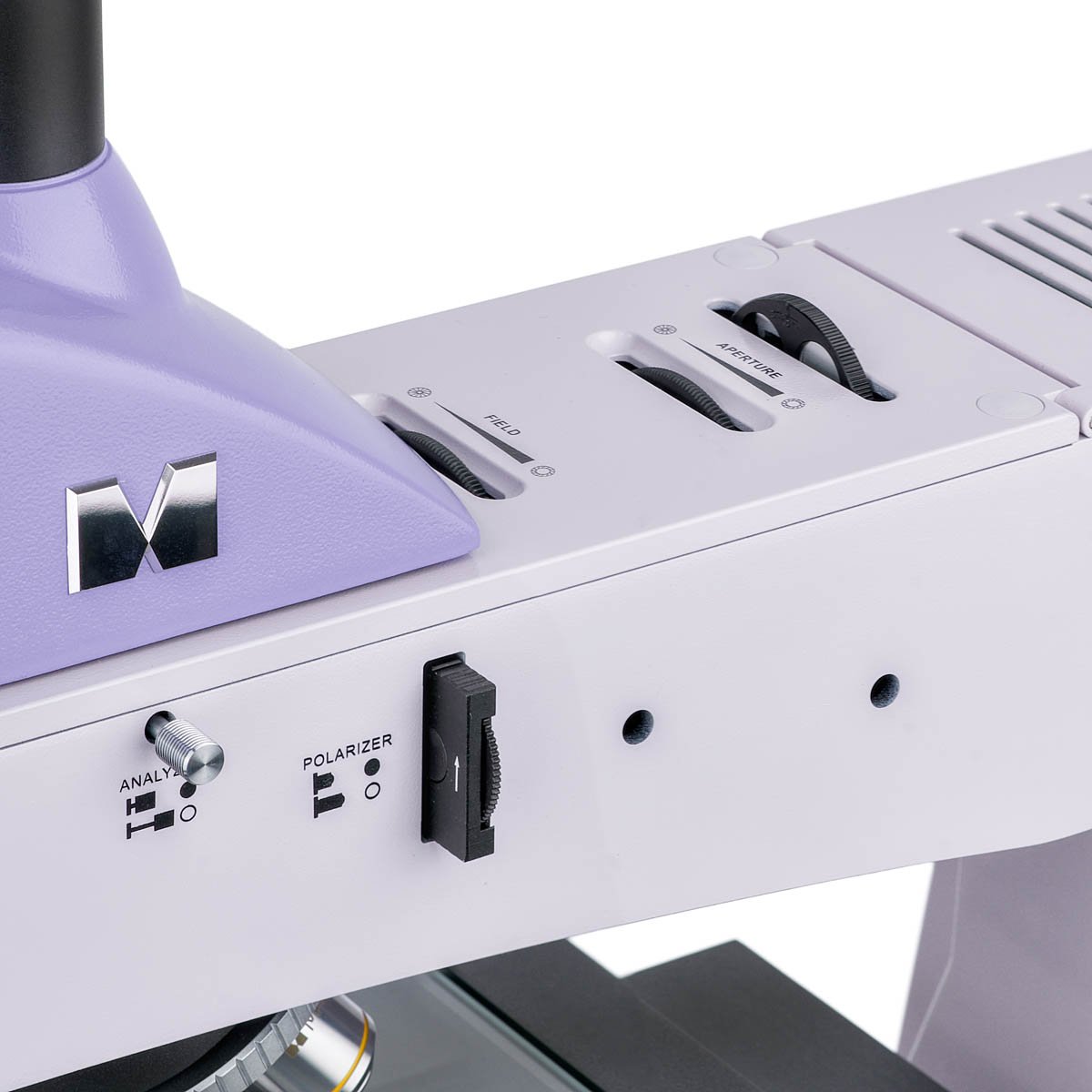

Heijastetun valon valaistusjärjestelmä yhdistää kolme keskityselementtiä: valonlähteen, aukon ja kenttädiaphragman. 30W halogeenivalaisin tuottaa lämmintä valoa, joten mikroskoopin pitkäaikainen käyttö ei väsytä silmiä. Valaistuksen kirkkautta voidaan säätää, ja mikroskooppiin voidaan asettaa Köhlerin valaistus. Heijastetun valon valaistusjärjestelmä sisältää myös polarisaatiolaitteen: sisäänrakennetun analysaattorin ja irrotettavan pyörivän polarisaattorin. Mukana on värisuotimien sarja.
Näytepöytä ja tarkennus

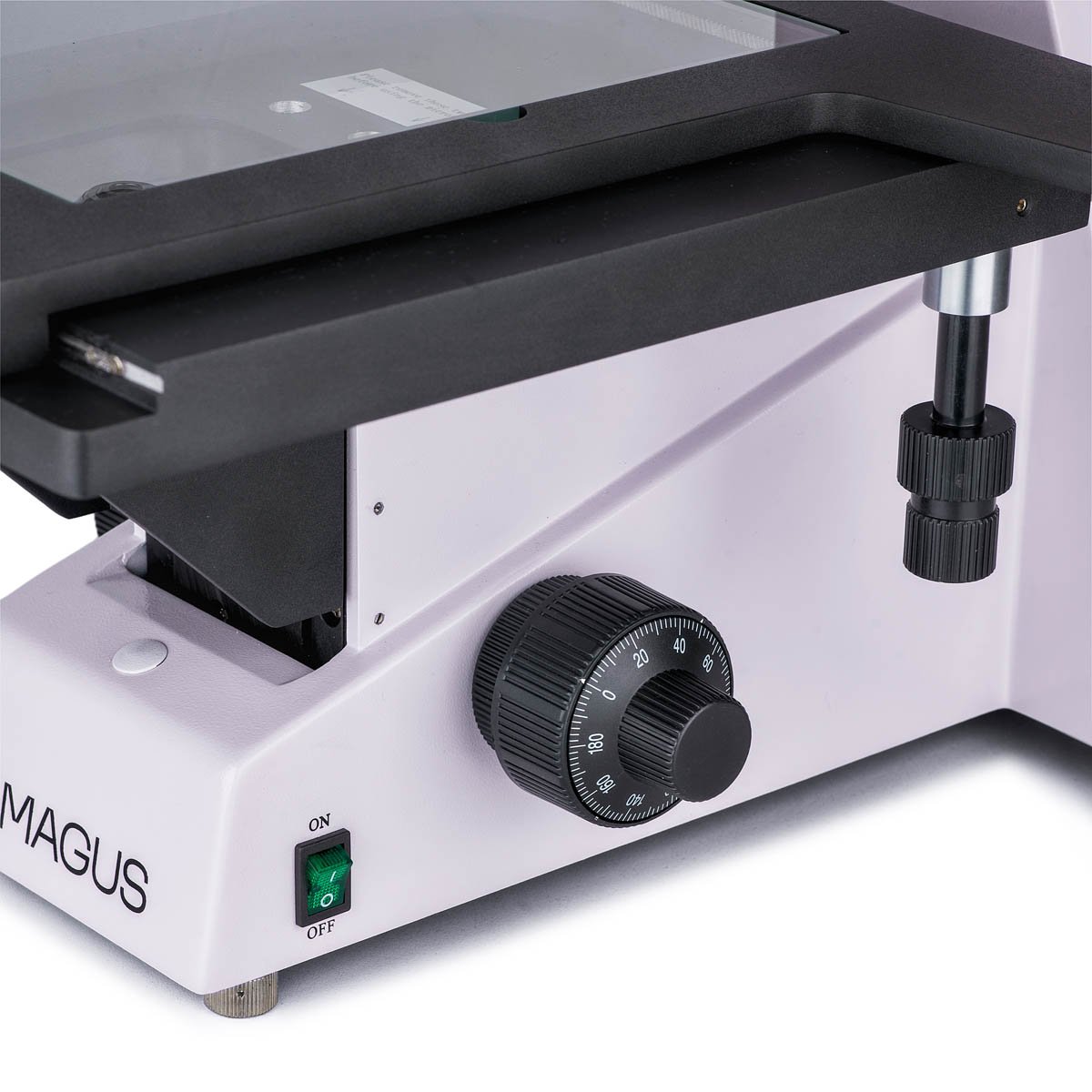

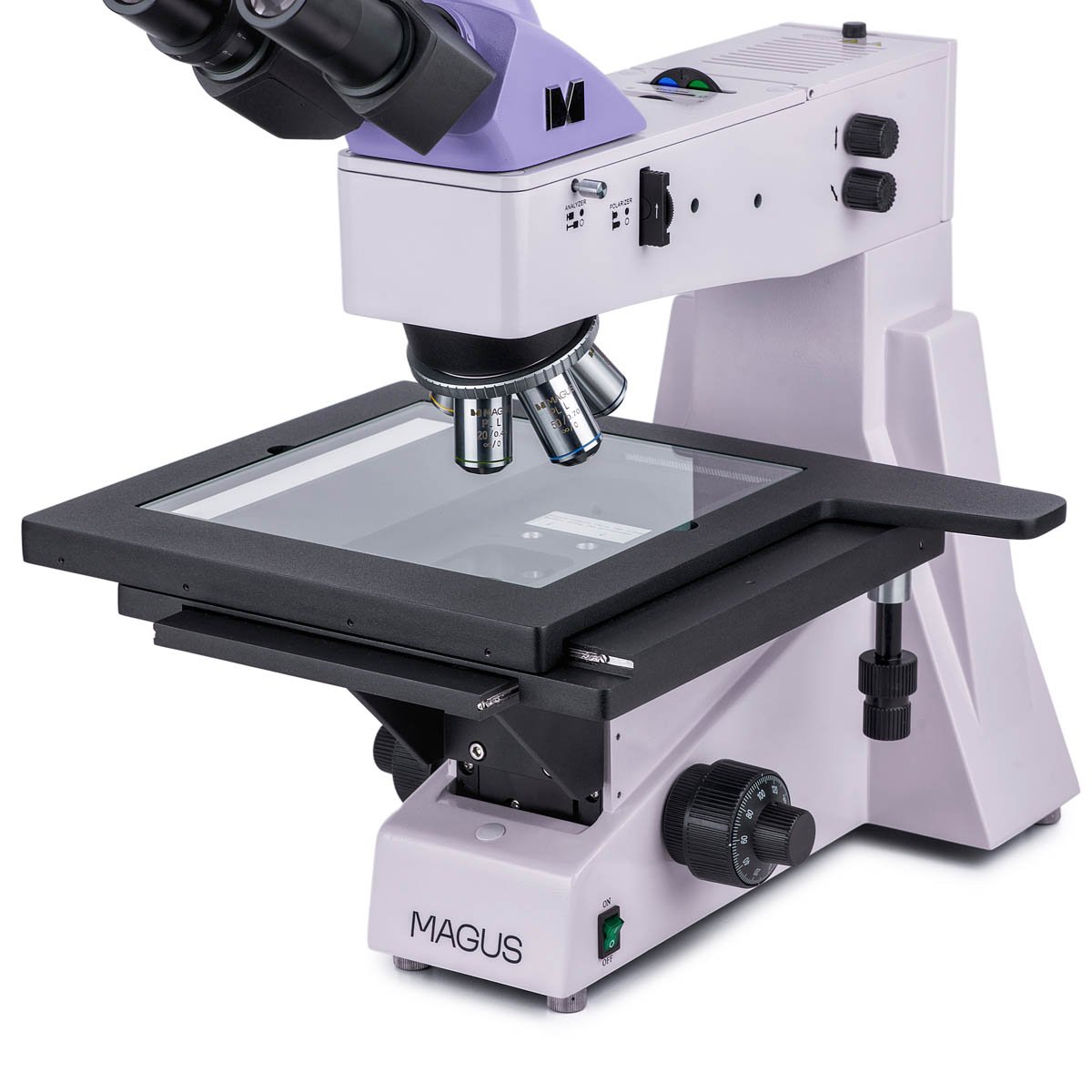

Mielenkiintoisin osa mikroskoopin suunnittelussa on 280 x 270 mm kokoinen näyttämö, jota voidaan liikuttaa kahdella akselilla 204 mm:n. Näin voit tarkastella suurikokoisia näytteitä ja tutkia niiden pintaa helposti. Karkean ja hienon tarkennuksen nupit ovat molemmilla puolilla mikroskooppia, lukitusnupilla ja karkean jännityksen säätönupilla. Kahvat ovat lähellä mikroskoopin jalustaa, voit asettaa kätesi vapaasti pöydälle ja ottaa mukavan asennon tarkkaillessasi.
Lisävarusteet
MAGUS Metal 650 -sarjan mikroskoopille on saatavilla yhteensopivia lisävarusteita, kuten okulaareja, pitkän työskentelyetäisyyden objektiiveja, digitaalikameroita ja kalibrointiliuskoja.
Avainominaisuudet:
- Suuri näytepöytä laajalla liikealueella pitkien ja leveiden näytteiden käsittelyyn
- Hienosäätöasteikon arvo 0,7 µm helpottaa tarkennusta suurilla suurennuksilla, karkeassa tarkennuksessa on lukitusnuppi ja jännityksen säätö
- Trinokulaaripää trinokulaariputkella ja valonjakajalla
- Heijastusvalon valaisin: tehokas 30W halogeenilamppu kirkkaudensäädöllä ja verkkovirralla toimiva
- Polarisaatiolaite, heijastusvalon valaisimen keskitettävät elementit, Köhlerin valaistus, värisuotimet
- Laaja valikoima yhteensopivia lisävarusteita

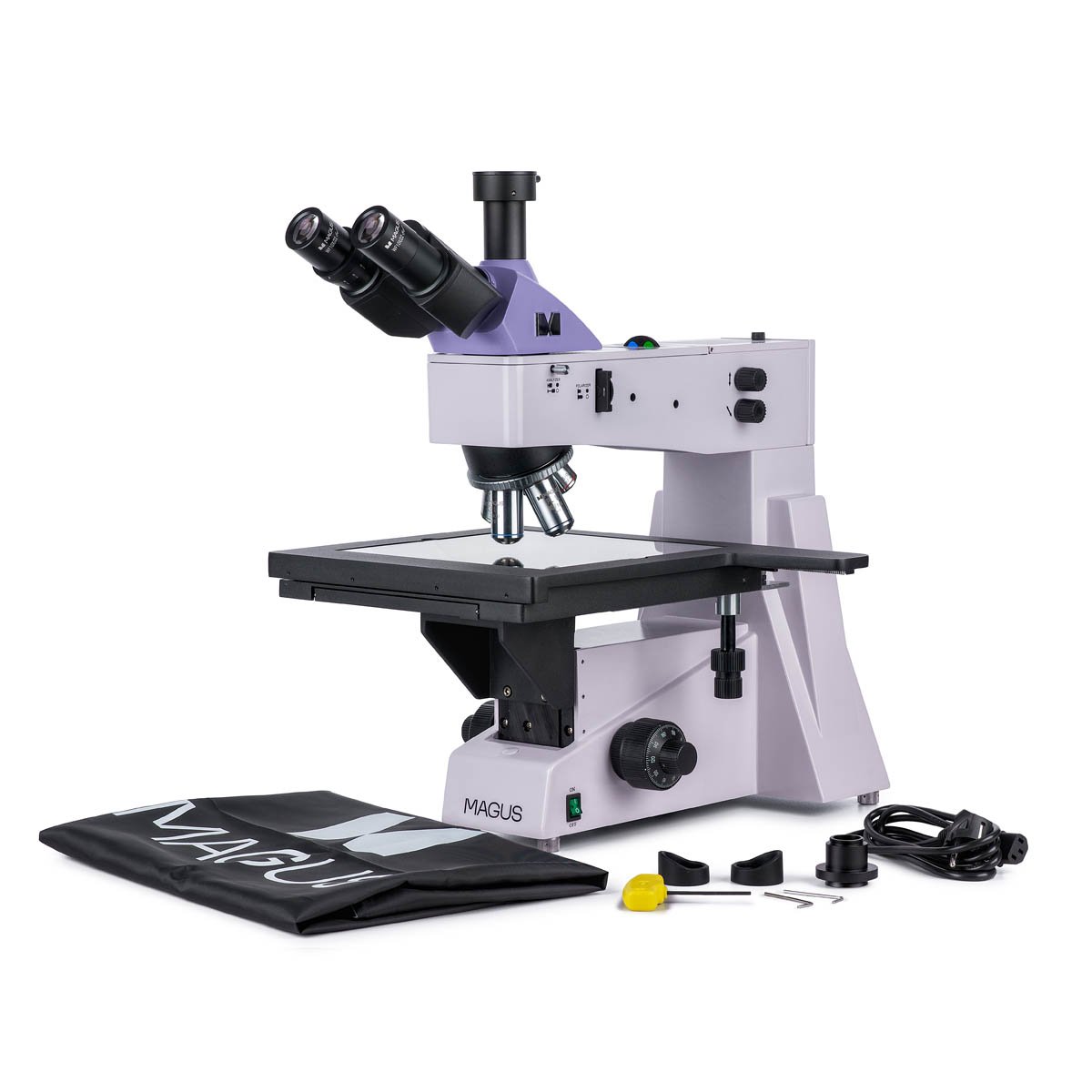

Pakkaukseen sisältyy:
- Jalusta virtalähteellä, heijastusvalon lähde, tarkennusmekanismi, näytepöytä ja pyörivä revolveri
- Trinokulaaripää
- Äärettömyyteen suunnattu tasokorjattu akromaattinen objektiivi: PL L5x/0,12 WD 26,1 mm
- Äärettömyyteen suunnattu tasokorjattu akromaattinen objektiivi: PL L10х/0,25 WD 20,2 mm
- Äärettömyyteen suunnattu tasokorjattu akromaattinen objektiivi: PL L20х/0,40 WD 8,80 mm
- Äärettömyyteen suunnattu tasokorjattu akromaattinen objektiivi: PL L50х/0,70 WD 3,68 mm
- Äärettömyyteen suunnattu tasokorjattu akromaattinen objektiivi: PL L80x/0,80 WD 1,25 mm
- Okulaari 10x/22 mm pitkällä silmäetäisyydellä (2 kpl)
- C-mount-adapteri 1x
- Kuusiokoloavain
- AC-virtajohto
- Pölykansi
- Käyttöohje ja takuukortti
Saatavilla olevat lisävarusteet:
- 10x/22mm okulaari asteikolla
- 12,5x/14mm okulaari (2 kpl)
15x/15mm okulaari (2 kpl) - 20x/12mm okulaari (2 kpl)
- 25x/9mm okulaari (2 kpl)
- Äärettömyyteen suunnattu tasokorjattu akromaattinen objektiivi: PL L40х/0,60 WD 3,98 mm
- Äärettömyyteen suunnattu tasokorjattu akromaattinen objektiivi: PL L60x/0,70 WD 2,08 mm
- Äärettömyyteen suunnattu tasokorjattu akromaattinen objektiivi: PL L100x/0,85 (kuiva) WD 0,40 mm
- Digitaalikamera
- Kalibrointiliuska
Tekniset tiedot:
| Tuotemerkki | MAGUS |
| Takuu, vuodet | 5 |
| EAN | 5905555018386 |
| Pakkauksen koko, cm | 58.7×49.2×60.5 |
| Lähetyspaino, kg | 21 |
| Pää | trinokulaarinen |
| Objektiivit | infinity plan achromatic: PL L5x/0.12, PL L10x/0.25, PL L20x/0.40, PL L50x/0.70, PL L80x/0.80 parfocal distance 45mm (*option: PL L40x/0.60, PL L60x/0.70, PL L100x/0.85 (kuiva)) |
| Pyörivä revolveri | 5:lle objektiiville |
| Silmäväli, mm | 48 — 75 |
| Näytepöydän koko, mm | 280×270 |
| Näytepöydän liikealue, mm | 204/204 |
| Okulaari diopterisäätö | ±5 (vasemmassa putkessa) |
| Diaphragm | built-in aperture and field |
| Kirkkauden säätö | kyllä |
| Pään kallistuskulma | 30 ° |
| Suurennusalue | 800x – 1280x |
| Käyttölämpötila-alue,°C | 5 — 35 |
| Kokoonpanon vaikeustaso | monimutkainen |
| Valaistuksen sijainti | upper |
| Okulaariputken halkaisija, mm | 30 |
| Valonlähteen tyyppi | 12V/30W |
| Työskentelyetäisyys, mm | 26.1 (5x) 20.2 (10x) 3.98 (40x) 2.08 (60x) 8.80 (20x) 3.68 (50x) 1.25 (80x) 0.40 (100x) |
| Tarkennus | koaksiaalinen, karkea tarkennus (30mm, 13.1mm/circle, with a lock knob and tension adjusting knob) and fine focusing (0.0007mm) |
| Tyyppi | valo/optinen, metallurginen |
| Suutin | Siedentopf |
| Suurennus, x | 50–800, lisävarusteilla optional: 50–1000/1250/1500/2000/2500x |
| Okulaarit | 10х/22 mm, silmäetäisyys: 10 mm, lisävarusteilla 10x/22 mm mitta-asteikolla, 12.5x/14 15x/15 20x/12 25x/9) |
| Näytepöydän ominaisuudet | mekaaninen kaksiakselinen |
| Valaisu | halogeeni |
| Virtalähde | 220±22V, 50Hz, verkkovirta |
| Valosuotimet | vihreä, sininen, keltainen, matta |
| Lisäksi | sisäänrakennettu analysoija ja irrotettava polarisointi |
| Käyttäjän kokemustaso | kokeneet käyttäjät, ammattilaiset |
| Käyttökohde | metallurginen |
| Tutkimusmenetelmä | kirkaskenttä, polarization |
| Suojapussi/laukku/kotelo | pölysuoja |
