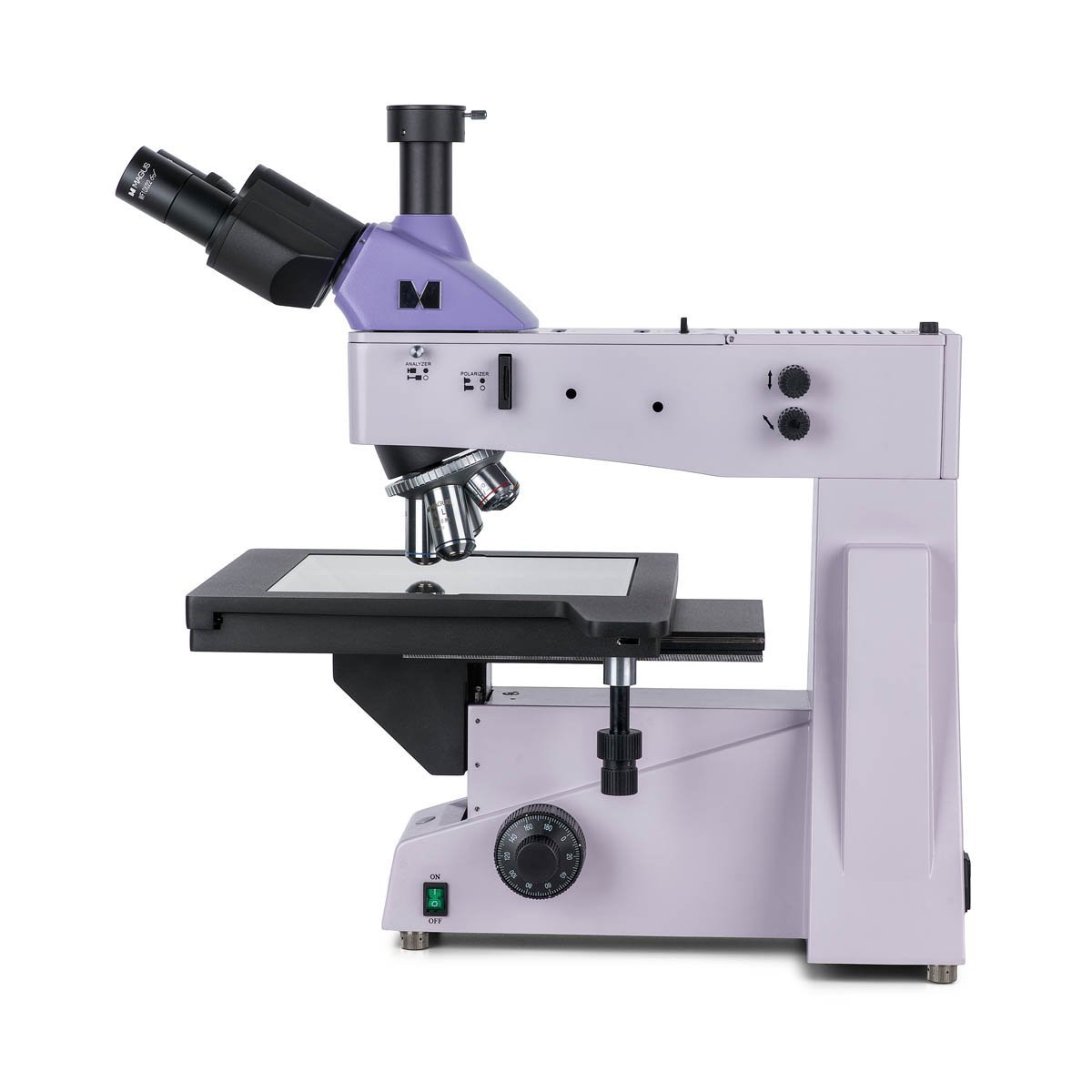

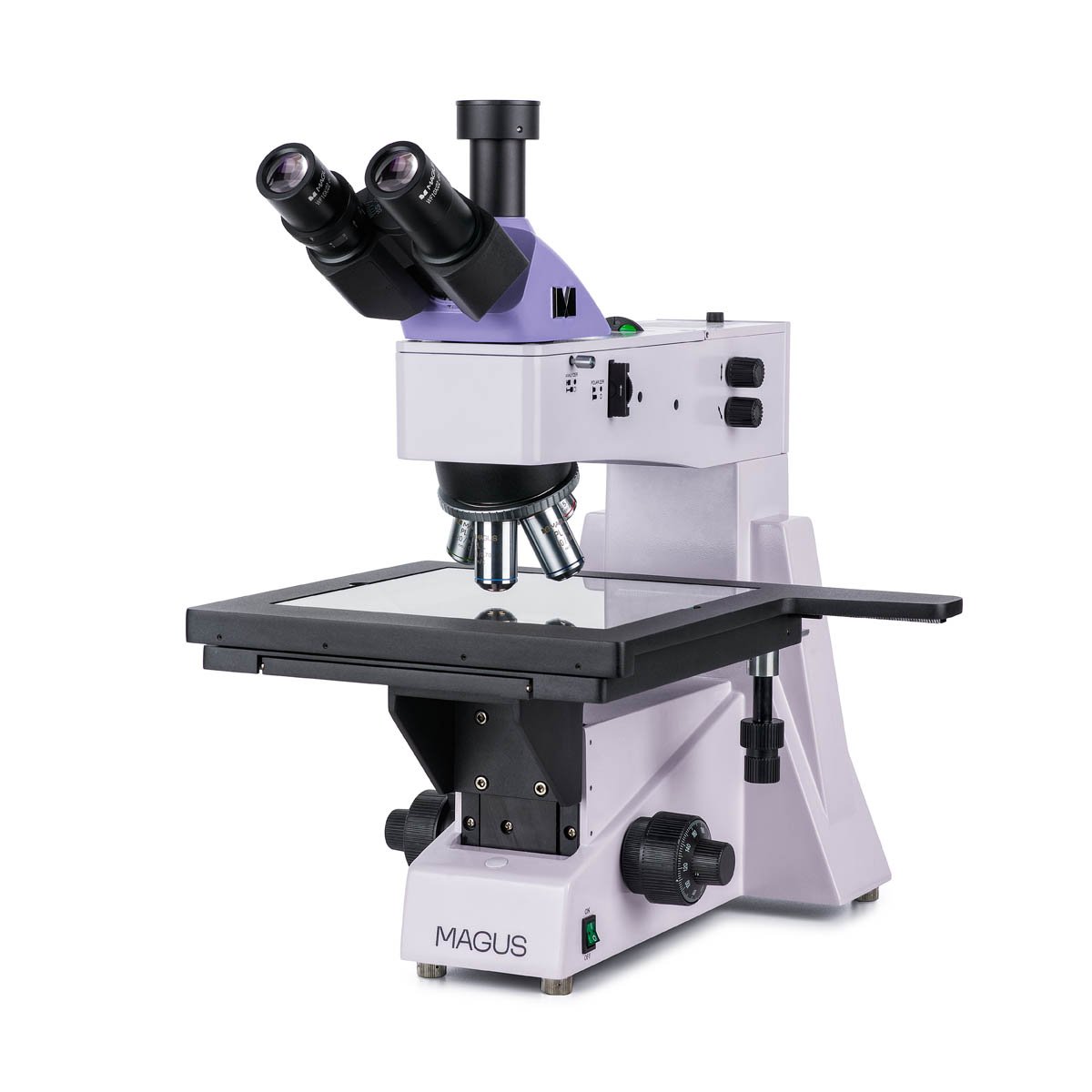

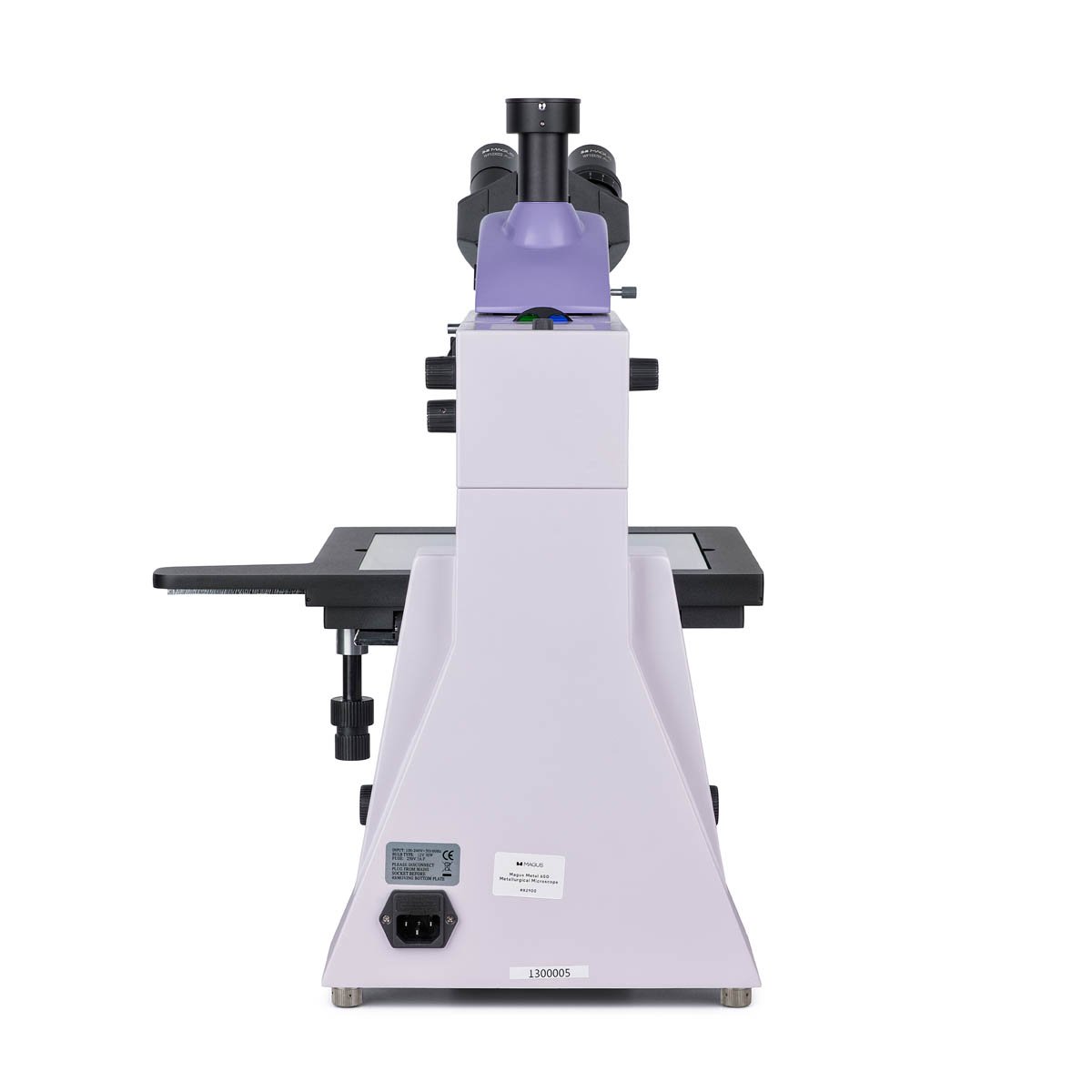

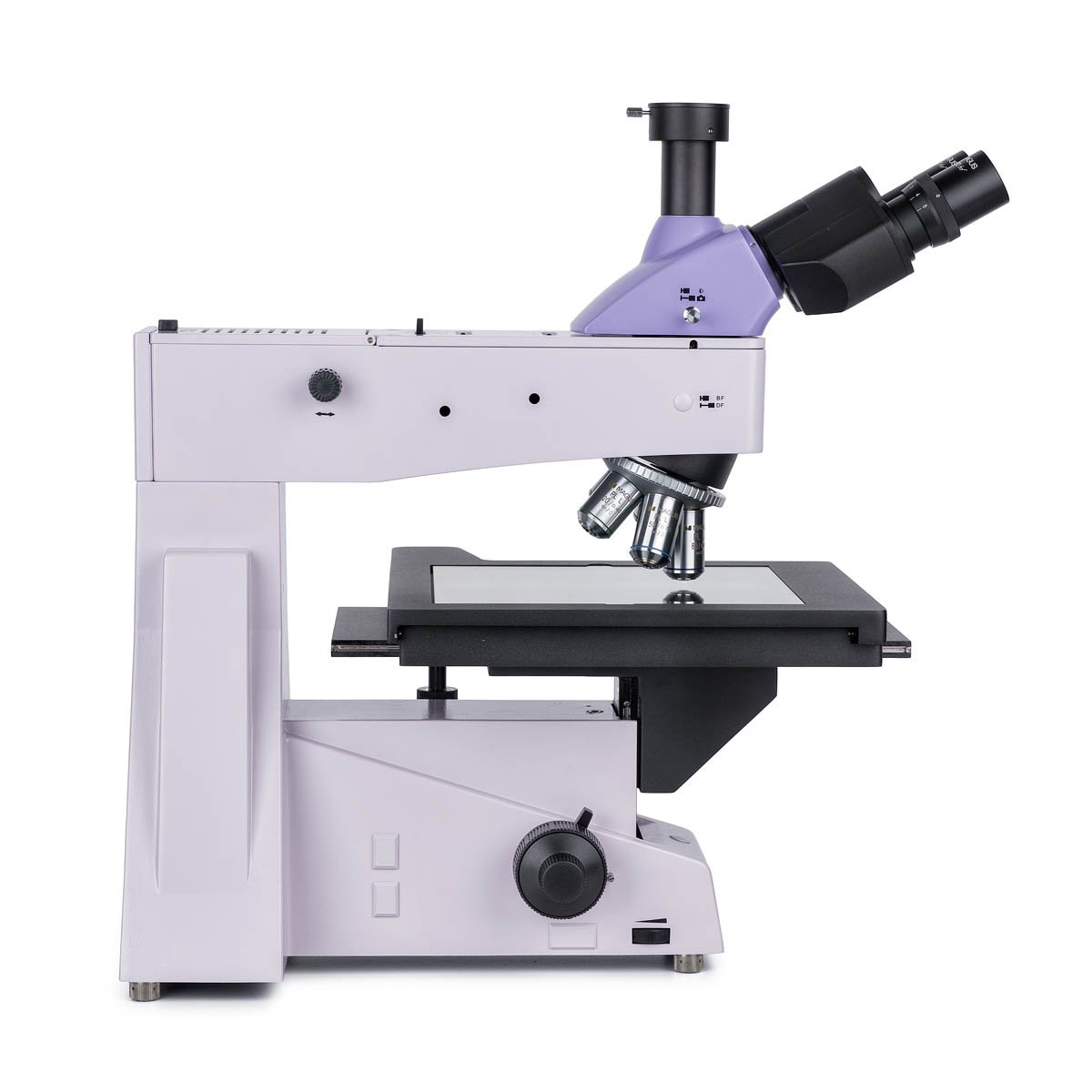

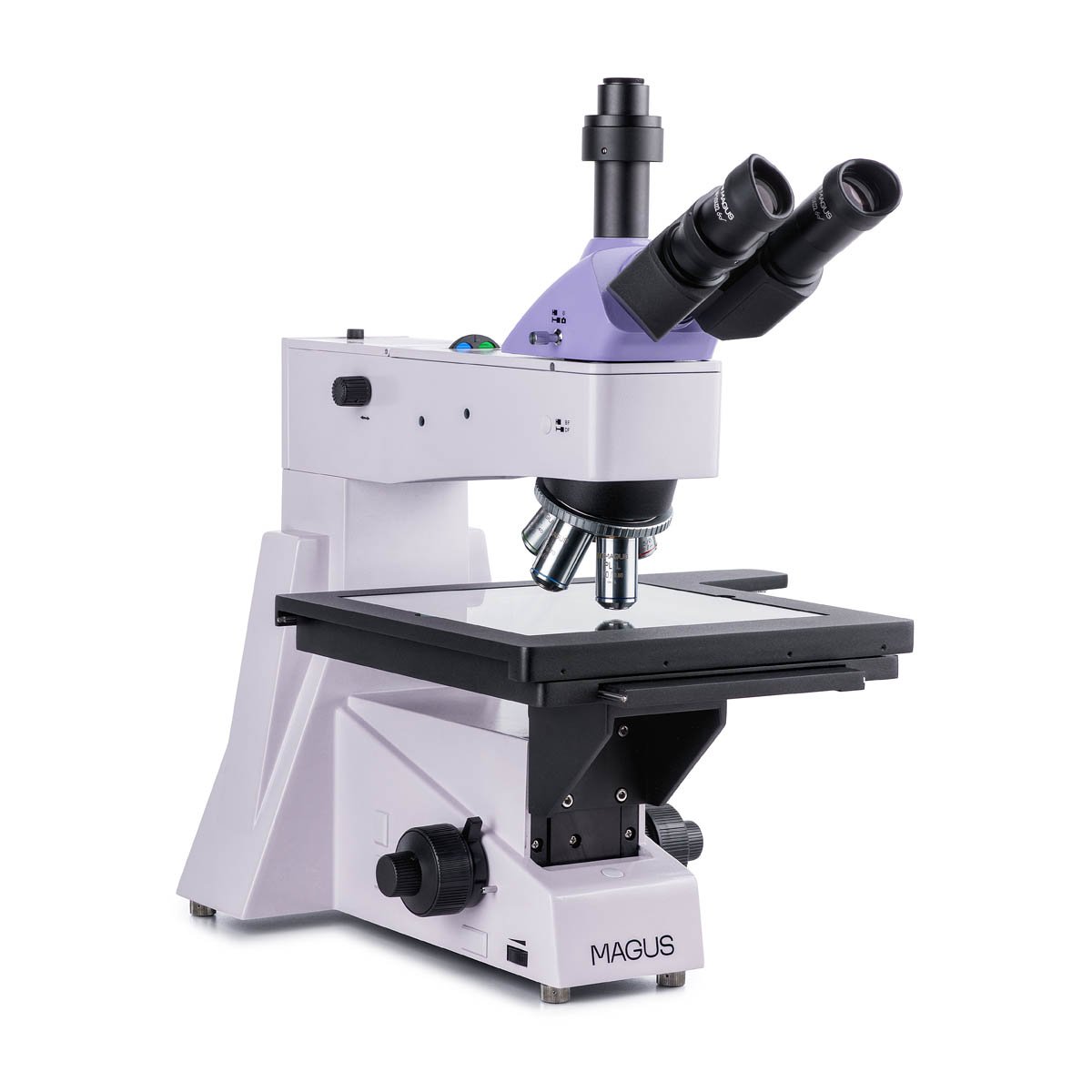

MAGUS Metal D650 LCD metallurginen digitaalinen mikroskooppi

Uusi

4 699,95

Toimitusaika: 7-10 päivää

Kameralla ja näytöllä varustettu metallurgiaan suunniteltu digitaalinen mikroskooppi. Suurennus: 50–800x, lisävarusteilla 50–1000/1250/1500/2000/2500x. Trinokulaarinen pää, tasokorjatut akromaattiset objektiivit, 30W halogeeniheijastusvalaisin, hienosäätöasteikon arvo 0,7 µm, suuri näytelava.

Tuotetunnus (SKU): 83033 Osasto:

Kuvaus

MAGUS-mikroskooppien ja oheistuotteiden yritysmyynti: ota yhteyttä sähköpostilla panu@kamavaja.fi tai soita +358503205144 / Panu Pentikäinen.

MAGUS Metal D650 LCD metallurginen mikroskooppi tarjoaa suuren näytepöydän, johon voi asettaa fotomaskit, painetut piirilevyt, integroidut piirit ja muut pitkät ja leveät näytteet heijastusvalossa tarkasteltavaksi. Havainnot voidaan tehdä kirkaskenttävalossa ja polarisoidussa valossa. Mikroskooppi tarjoaa korkean tarkkuuden tarkennuksen. Hienosäätö voidaan tehdä 0,7 µm asteikolla ja se helpottaa työskentelyä suurilla suurennuksilla.

Digitaalikamera

MAGUS CHD20 Digitaalikamera on varustettu 2 MP kennolla ja tuottaa realistisia Full HD -kuvia 1920 x 1080 px tarkkuudella. Kameran kenno on erittäin valoherkkä ja se soveltuu työskentelyyn fluoresoivassa valossa. R, G, B perusvärimosaiikkisuodattimien käytön ansiosta saavutetaan alhainen pimeävirta ja selkeä kuva. Kamerassa on HDMI-liitäntä, jolla se voidaan yhdistää televisioon, monitoriin tai projektoriin. Tässä toimitilassa kamera toimii itsenäisesti ilman PC:tä. HDMI-liitäntä tarjoaa korkean ja vakaan siirtonopeuden kamerasta ulkoiselle näytölle. Lisäksi tarjolla on USB2.0-liitäntä kameran yhdistämiseksi PC:hen. Videota tallennetaan 60 fps tai 50 fps nopeudella riippuen videon lähtöliitännästä. Kamera yhdistää korkean FPS:n ja suuren kaistanleveyden HDMI:n. Suurimmalla tarkkuudella kuva on yksityiskohtainen, liikkuvat kohteet näkyvät ilman virheitä, ja kohteen liike näkyy ilman viiveitä.

Näyttö

MAGUS MCD -näytöt toimivat yhdessä MAGUS CHD -kameroiden kanssa muodostaen täydellisen kuvantamisjärjestelmän MAGUS-mikroskoopeille. Yhteys kameraan tapahtuu HDMI-liitännän kautta. Monitori näyttää kuvat reaaliajassa. Sen IPS LCD -näyttö tarjoaa laajan katselukulman, korkean kirkkauden ja hyvän kontrastin. Jopa suuresta kulmasta katsottaessa kuva ei vääristy. Näytön koko on 13,3″. Monitori voidaan asentaa vaakasuoralle pinnalle taitettavan jalustan avulla tai kiinnittää suoraan kameraan tai kolmijalkaan.

Optiikka

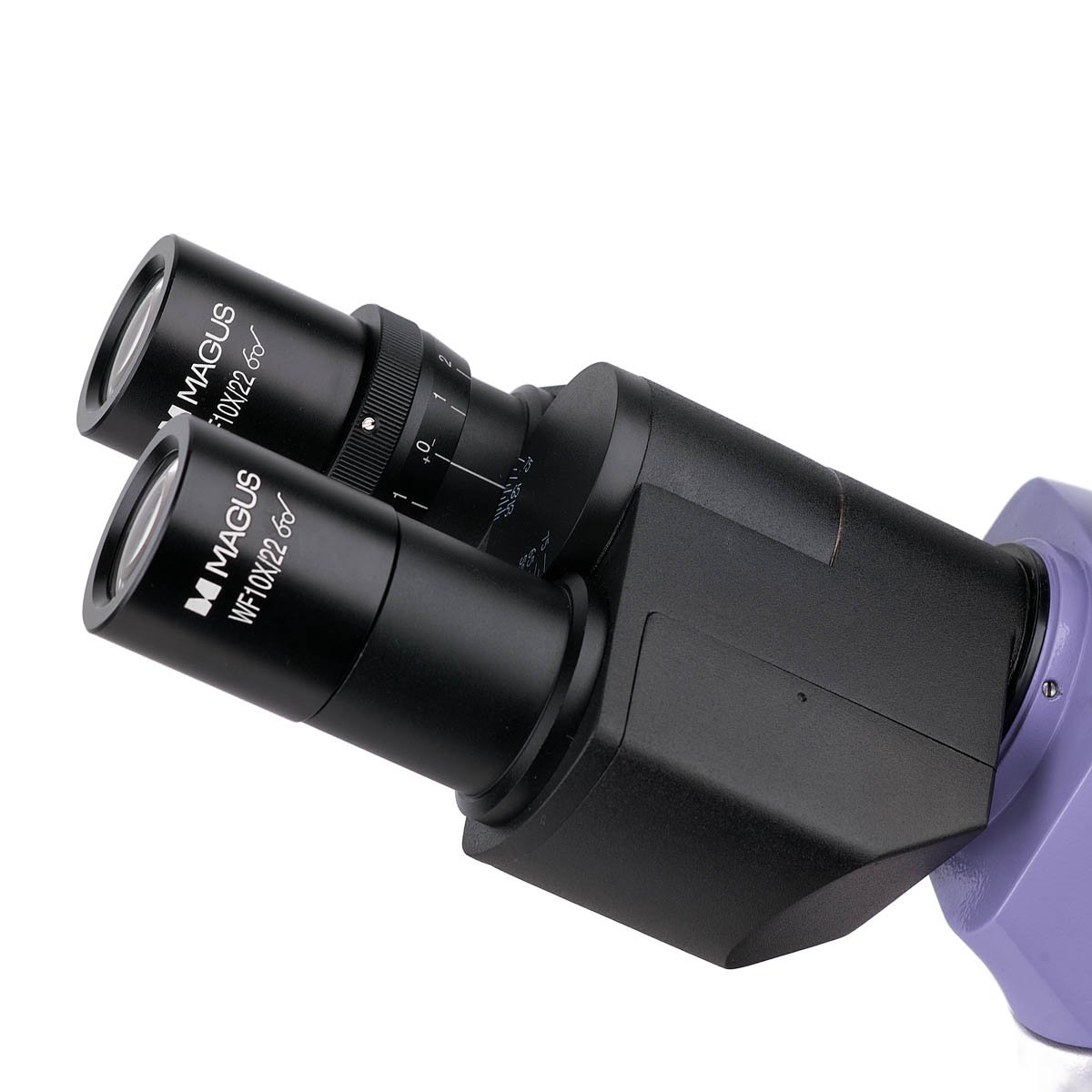

Äärettömyyteen suunnatut tasokorjatut akromaattiset optiikat tarjoavat terävät ja yksityiskohtaiset kuvat. Mikroskoopin pää on trinokulaarinen, 30° kallistettu, ja siinä on trinokulaariputki digitaalikameran asentamiseen. Kamera (ei sisälly) tallentaa valokuvat ja videot tutkimuksesta ja välittää mikroskoopin kuvan ulkoiselle näytölle. Valonjakajassa on kaksi asentoa: 100:0 ja 0:100. Valonsäde ohjataan joko okulaareihin tai kameraan. Vasemmassa putkessa on diopterin säätörengas.

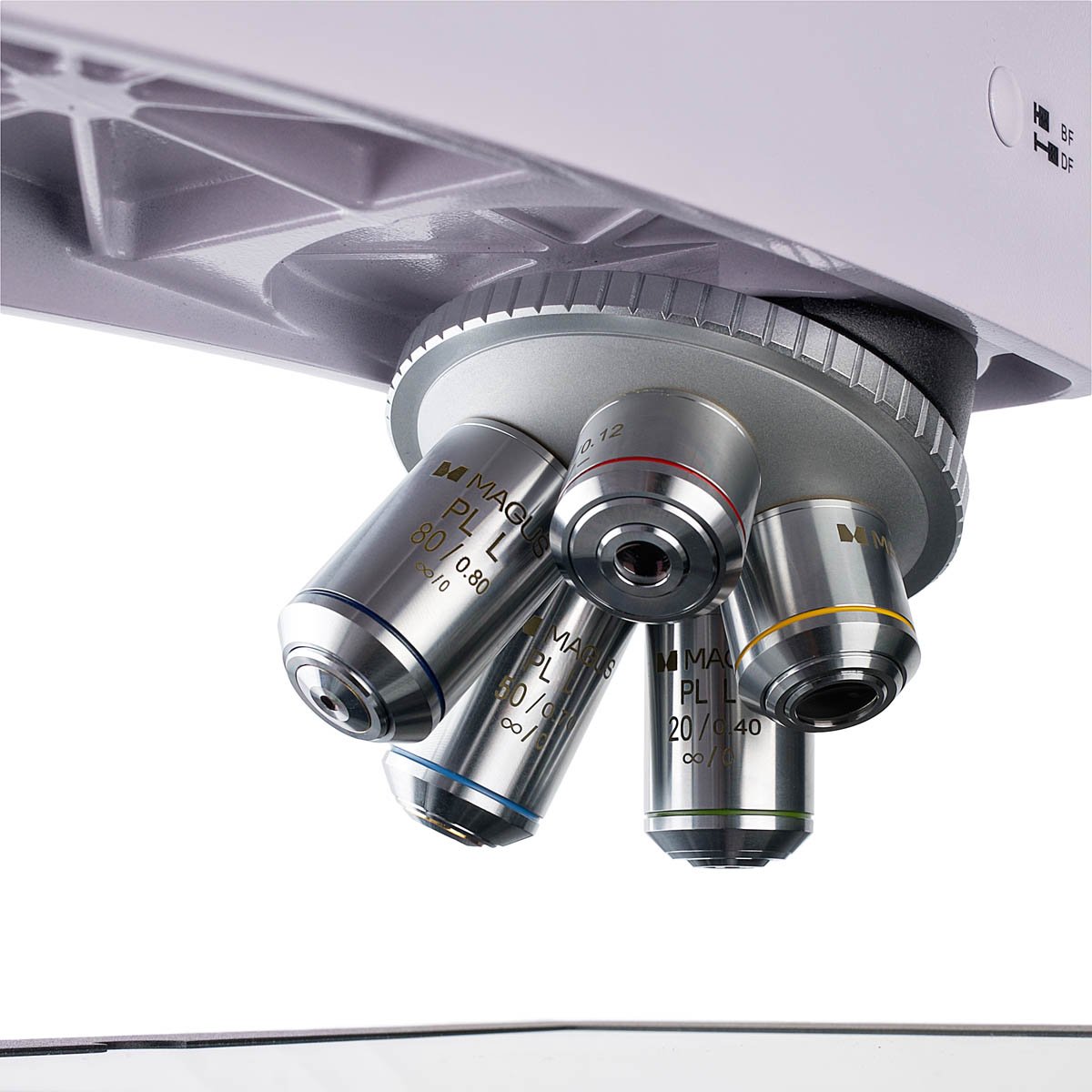

Voit asentaa viisi objektiivia pyörivään revolveriin – kaikki sisältyvät pakettiin. Korkeamman suurennuksen saavuttamiseksi voit asentaa valinnaisia objektiiveja perusobjektiivien tilalle. Perusvarustuksessa mikroskooppi tarjoaa suurennuksen välillä 50 – 800x. Pyörivä revolveri objektiiveineen on suunnattu sisäänpäin – käyttäjä näkee optiseen polkuun asennetun objektiivin.

Valaistus

Heijastetun valon valaistusjärjestelmä yhdistää kolme keskityselementtiä: valonlähde, aukko- ja kenttädiaphragma. 30W halogeenivalaisin lähettää lämmintä valoa, joten pitkäaikainen työskentely mikroskoopin kanssa ei rasita silmiä. Valaistuksen kirkkautta voidaan säätää, Köhlerin valaistus on mahdollista asettaa. Heijastusvalon valaistusjärjestelmä sisältää myös polarisaatiolaitteen: sisäänrakennetun analysaattorin ja irrotettavan pyörivän polarisaattorin. Mukana on värisuodattimien sarja.

Näyttämö ja tarkennusmekanismi

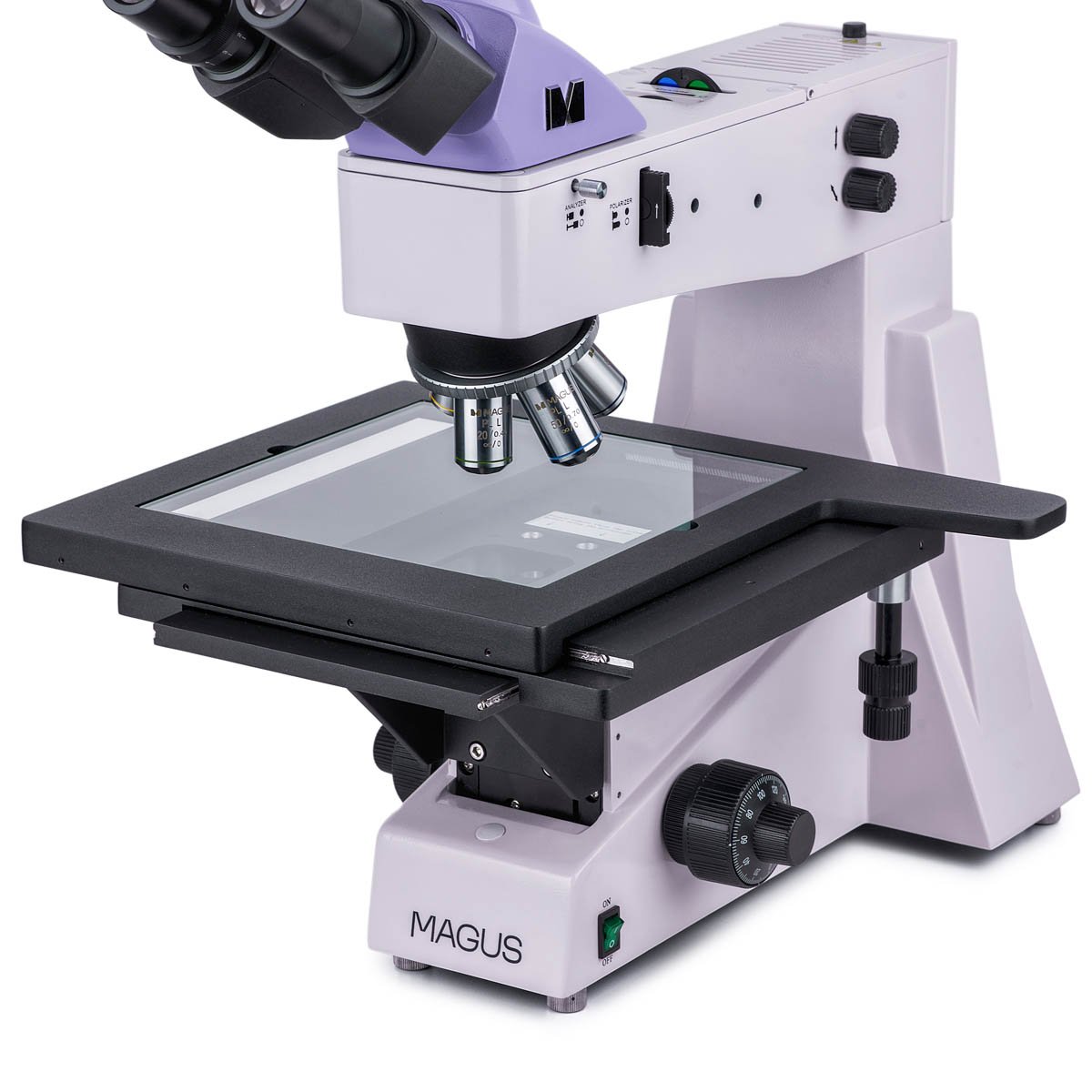

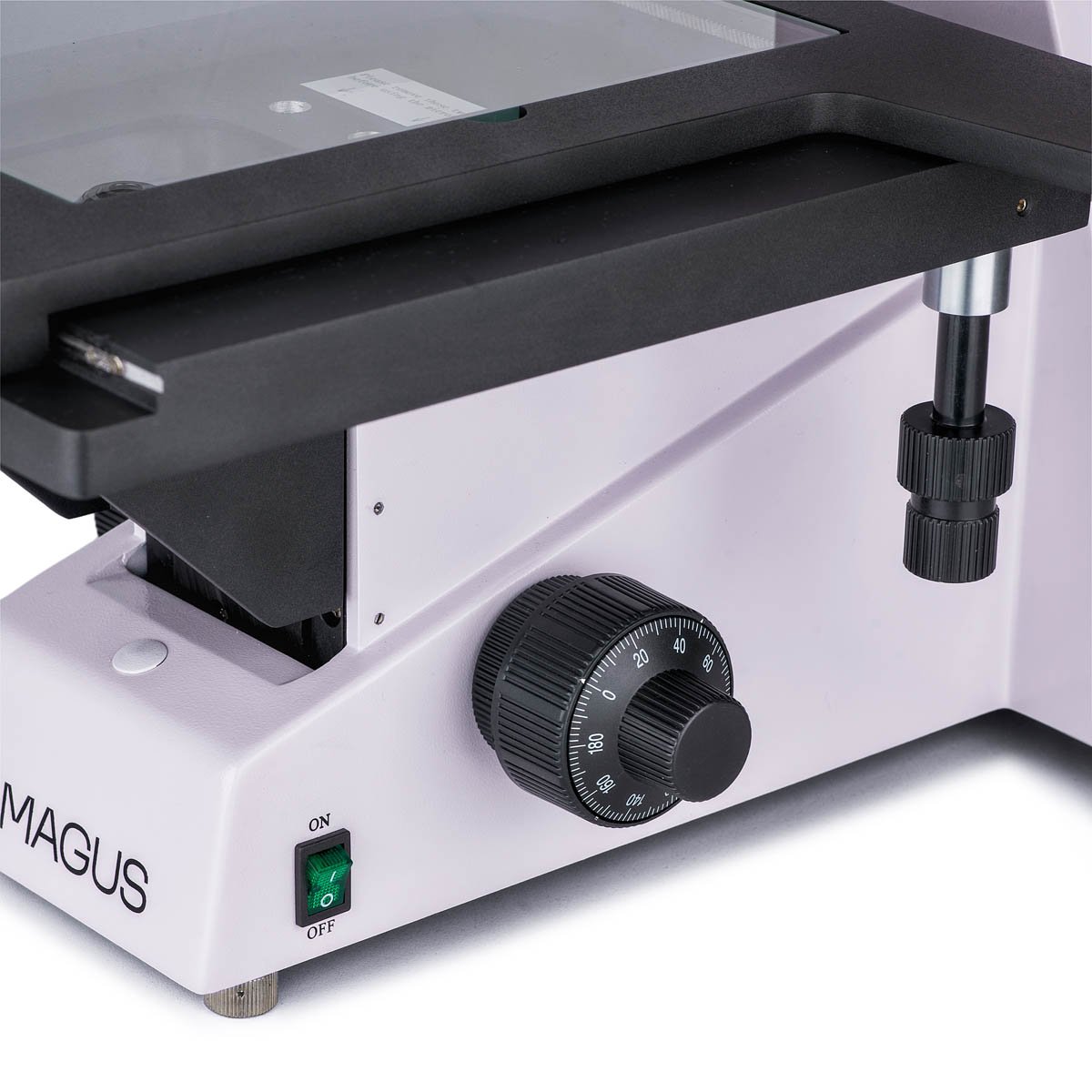

Mielenkiintoisin osa mikroskoopin suunnittelussa on 280 x 270 mm näyttämö, joka voidaan liikuttaa kahdella akselilla 204 mm:n sisällä. Näin voit tarkastella suurikokoisia näytteitä ja tutkia niiden pintaa helposti. Karkea ja hieno tarkennusmekanismi ovat koaksiaalisesti molemmilla puolilla mikroskooppia, lukitusnupilla ja karkean jännityksen säätönupilla. Kahvat sijaitsevat lähellä mikroskoopin jalustaa, voit asettaa kätesi vapaasti pöydälle ja ottaa mukavan asennon tarkkaillessasi.

Lisävarusteet

MAGUS Metal D650 LCD -mikroskoopin yhteensopiviin lisävarusteisiin kuuluu okulaareja, pitkän työskentelyetäisyyden objektiiveja, digitaalikameroita ja kalibrointiliuskoja. Lisävarusteita voidaan käyttää mikroskoopin toiminnallisuuksien laajentamiseen.

Mikroskoopin avainominaisuudet:

  • Suuri näytepöytä laajan liikealueen kanssa pitkien ja leveiden näytteiden työstämiseen
  • Hienosäädön asteikkoarvo 0,7 µm helpottaa tarkennusta suurilla suurennuksilla; karkea tarkennus lukitusnupilla ja jännityksen säädöllä
  • Trinokulaaripää trinokulaariputkella ja valonjakajalla
  • Heijastusvalon valaisin: tehokas 30W halogeenilamppu kirkkaudensäädöllä, verkkovirralla toimiva
  • Polarisaatiolaite, heijastusvalon valaisimen keskitettävät elementit, Köhlerin valaistus, värisuodattimet
  • Laaja valikoima yhteensopivia valinnaisia lisävarusteita

Kameran avainominaisuudet:

  • Kamera toimii itsenäisesti ilman PC-yhteyttä HDMI-liitännän kautta. Voidaan yhdistää PC:hen USB2.0-liitännän kautta
  • Kameran resoluutio on 1920 x 1080 px – ihanteellinen valinta kuvien näyttämiseen Full HD -näytöllä
  • 60 fps tai 50 fps riippuen videolähdön liitännästä liikkuvien kohteiden havainnointiin, videon tallentamiseen ja näytteen siirtämiseen ilman nykimistä tai viiveitä
  • SONY Starvis väri CMOS -taustavalaistu kenno tarjoaa matalan kohinatason ja korkean valoherkkyyden jopa heikoissa valo-olosuhteissa. Saat selkeämmät, kirkkaammat ja värikylläisemmät kuvat.
  • Ohjelmisto valokuvien, videoiden tallennuksen, muokkauksen, ulkoisen näytön toimintojen, lineaaristen ja kulmien mittauksien kanssa

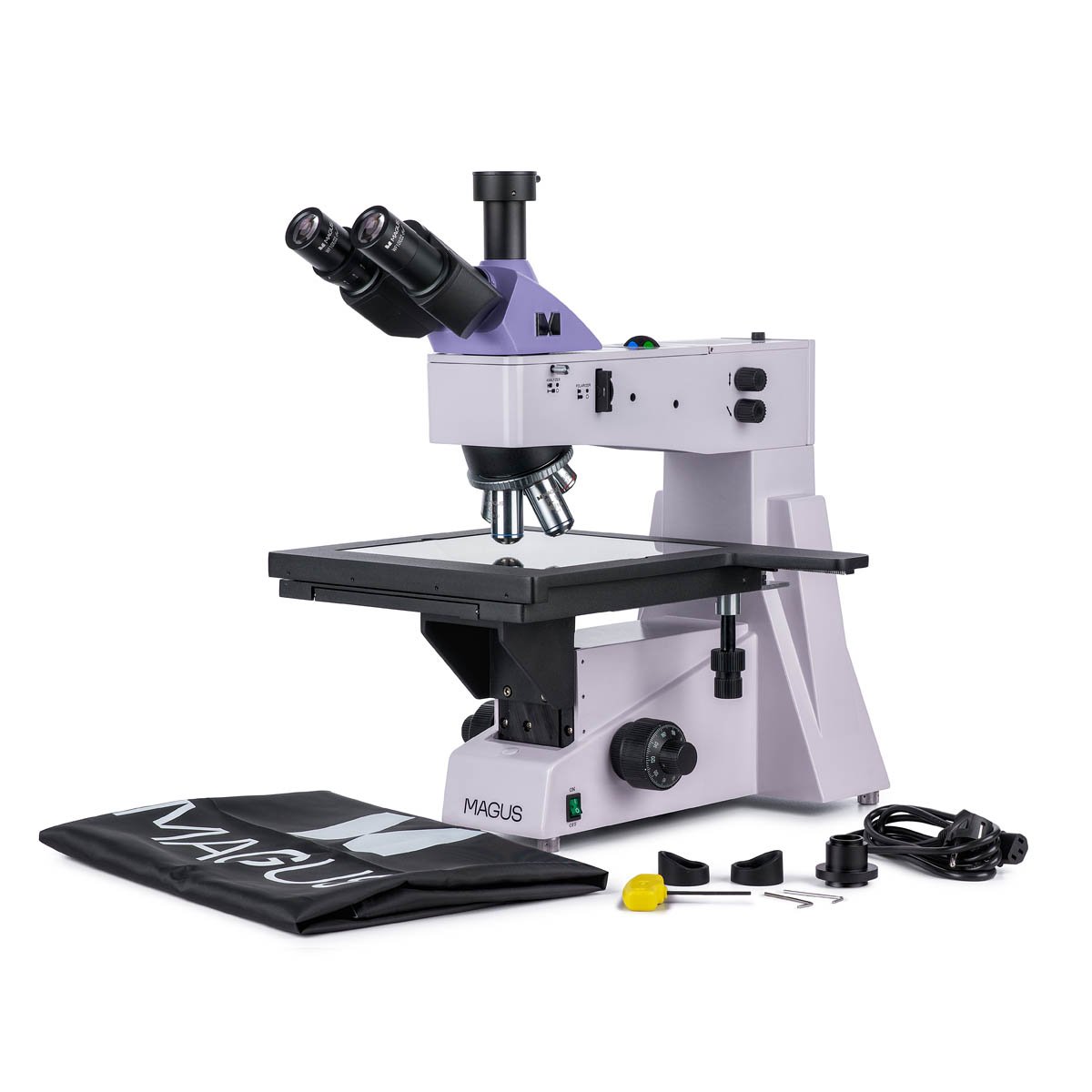

Pakettiin sisältyy:

  • MAGUS CHD20 Digitaalikamera (digitaalikamera, HDMI-kaapeli (1,5 m), USB 2.0 -kaapeli (2 m), USB-hiiri, 32 GB SD-muistikortti, AC-virtalähde 12V/1A (Euro), asennus-CD ajureilla ja ohjelmistolla, käyttöohje ja takuukortti)
  • MAGUS MCD20 LCD-näyttö
  • Jalusta virtalähteellä, heijastetulla valonlähteellä, tarkennusmekanismilla, näyttämöllä ja pyörivällä revolverilla
  • Trinokulaaripää
  • Objektiivit: PL L5x/0,12 WD 26,1 mm, PL L10х/0,25 WD 20,2 mm, PL L20х/0,40 WD 8,80 mm, PL L50х/0,70 WD 3,68 mm, PL L80x/0,80 WD 1,25 mm
  • Okulaari 10x/22mm pitkällä silmäetäisyydellä (2 kpl)
  • C-mount-adapteri 1x
  • Kuusiokoloavain
  • AC-virtajohto
  • Pölykansi
  • Käyttöohje ja takuukortti

Pyydettäessä saatavilla:

  • 10x/22mm okulaari asteikolla
  • 12,5x/14mm okulaari (2 kpl)
  • 15x/15mm okulaari (2 kpl)
  • 20x/12mm okulaari (2 kpl)
  • 25x/9mm okulaari (2 kpl)
  • Objektiivit: PL L40х/0,60 WD 3,98 mm, PL L60x/0,70 WD 2,08 mm, PL L100x/0,85 (kuiva) WD 0,40 mm
  • Kalibrointiliuska

Tekniset tiedot:

Tuotemerkki MAGUS
Takuu, vuodet 5
EAN 5905555018409
Pakkauksen koko, cm 58.7×49.2×60.5
Lähetyspaino, kg 23.75
Pää trinocular
Pään kallistuskulma 30 °
Suurennusalue from 800x to 1280x
Okulaariputken halkaisija, mm 30
Objektiivit infinity plan achromatic: PL L5x/0.12, PL L10x/0.25, PL L20x/0.40, PL L50x/0.70, PL L80x/0.80 parfocal distance 45mm (*option: PL L40x/0.60, PL L60x/0.70, PL L100x/0.85 (kuiva))
Pyörivä revolveri 5:lle objektiiville
Työskentelyetäisyys, mm 26.1 (5x) 20.2 (10x) 3.98 (40x) 2.08 (60x) 8.80 (20x) 3.68 (50x) 1.25 (80x) 0.40 (100x)
Silmäväli, mm 48 — 75
Näytepöydän koko, mm 280×270
Näytepöydän liikealue, mm 204/204
Okulaari diopterisäätö ±5 (vasemmassa putkessa)
Diaphragm built-in aperture and field
Tarkennus koaksiaalinen, karkea tarkennus (30mm, 13.1mm/circle, with a lock knob and tension adjusting knob) and fine focusing (0.0007mm)
Kirkkauden säätö kyllä
Valonlähteen tyyppi 12V/30W
Käyttölämpötila-alue,°C 5 — 35
Kokoonpanon vaikeustaso monimutkainen
Valaistuksen sijainti yläpuolinen
Kameran kenno Sony Exmor/Starvis CMOS
Väri/monokromaattinen väri
Megapikselit 2
Suurin tarkkuus, pikseliä 1920×1080
Kennon koko 1/2′ (7.2×4.05mm)
Pikselin koko, μm 3.75×3.75
Valoherkkyys 1175mV with 1/30s
Signaali/kohina-suhde 0.15mV at 1/30s
Valotusaika 0.04ms–1000ms
Videon tallennus kyllä
Kuvaformaatti *.jpg, *.tif
Aallonpituusalue, nm 380–650 (sisäänrakennettu IR-suodatin)
Sulkimen tyyppi ERS (electronic rolling shutter)
Järjestelmävaatimukset Windows 8/10/11 (32- tai 64-bittinen), Mac OS X, Linux, up to 2.8GHz Intel Core 2 or higher, minimum 4GB RAM, USB2.0 port, RJ45, CD-ROM, 19′ tai suurempi näyttö
Kiinnikkeen tyyppi C-mount
Kameran virransyöttö DC-muuntaja 12V, 1A
Kameran käyttölämpötila-alue, °С -10 — 50
Sallittu ympäristön ilmankosteus, % 30 — 80
Ohjelmisto HDMI: built-in USB: MAGUS View
Tyyppi light/optical, digital, metallurginen
Suutin Siedentopf
Suurennus, x 50–800 basic (*valinnaisesti: 50–1000/1250/1500/2000/2500)
Okulaarit 10х/22mm, silmäetäisyys: 10mm (*lisävarusteena: 10x/22mm with scale, 12.5x/14 15x/15 20x/12 25x/9)
Näytepöydän ominaisuudet two-axis mechanical
Valaisu halogeeni
Virtalähde 230 VAC verkkovirta
Valosuotimet vihreä, sininen, keltainen, matta
Lisäksi sisäänrakennettu analysoija ja irrotettava polarisointi
Käyttäjän kokemustaso kokeneet käyttäjät, ammattilaiset
Käyttökohde metallurginen
Tutkimusmenetelmä kirkaskenttä, polarization
Suojapussi/laukku/kotelo pölysuoja
Ulostuloliitännät USB 2.0, HDMI 1.4
Muistikortti SD, max. 32 GB
Mahdollisuus liitää lisälaitteita USB-hiiri flash-tikku (USB)
Videon kuvataajuus 60@1920×1080 (HDMI), 50@1920×1080 (USB)
Asennuspaikka trinokulaarinen putki, okulaarin putki okulaarin sijaan
Videon tiedostomuoto *.h264/*.h265, *.mp4
Runko CNC alumiiniseos
Tasavirtamuuntajan tekniset arvot syöttö: verkkovirta 100–240V, 50/60Hz, ulos: DC-jännite 12V/1A
Näytön tekniset arvot
Matriisin tyyppi IPS
Näytön koko, tuumaa 13,3
Näytön tarkkuus, pikseliä 1920 x 1080 (Full HD)
Kuvasuhde 16:9
Kirkkaus, cd/m² 400
Toistettujen värien lukumäärä 16.7 m
Kontrasti 1000:1
Vaaka/pysty katselukulma, ° 178/178
Näytön näkyvän alueen koko (leveys x korkeus), mm 295×165
Pikselin pitch (leveys x korkeus), mm 0.154×0.154
Taajuus 60
Matriisin tyyppi backlight LED
LED-taustavalon elinikä, tuntia 50000
Liitäntä HDMI
Käyttölämpötila-alue,°C -15 — 55
Sallittu ympäristön ilmankosteus, % 10 — 90
Virtalähde AC 110–220V, DC 5–12V/1A (Tyyppi-C)
Virrankulutus, W 12 (max.)

Lisätiedot

Paino 23,75 kg (kilogramma)
Mitat 58,7 × 49,2 × 60,5 cm (senttimetri)
