MAGUS Metal D650 metallurginen digitaalinen mikroskooppi

Uusi

4 399,95

Toimitusaika: 7-10 päivää

6,3 MP digikameralla varustettu metallurginen mikroskooppi. Suurennus: 50–800x. Trinokulaarinen pää, tasokorjatut akromaattiset objektiivit, 30W halogeeniheijastusvalaisin, hienosäätöasteikon arvo 0,7 µm, suuri näytelava.

Tuotetunnus (SKU): 83032 Osasto:

Kuvaus

MAGUS-mikroskooppien ja oheistuotteiden yritysmyynti: ota yhteyttä sähköpostilla panu@kamavaja.fi tai soita +358503205144 / Panu Pentikäinen.

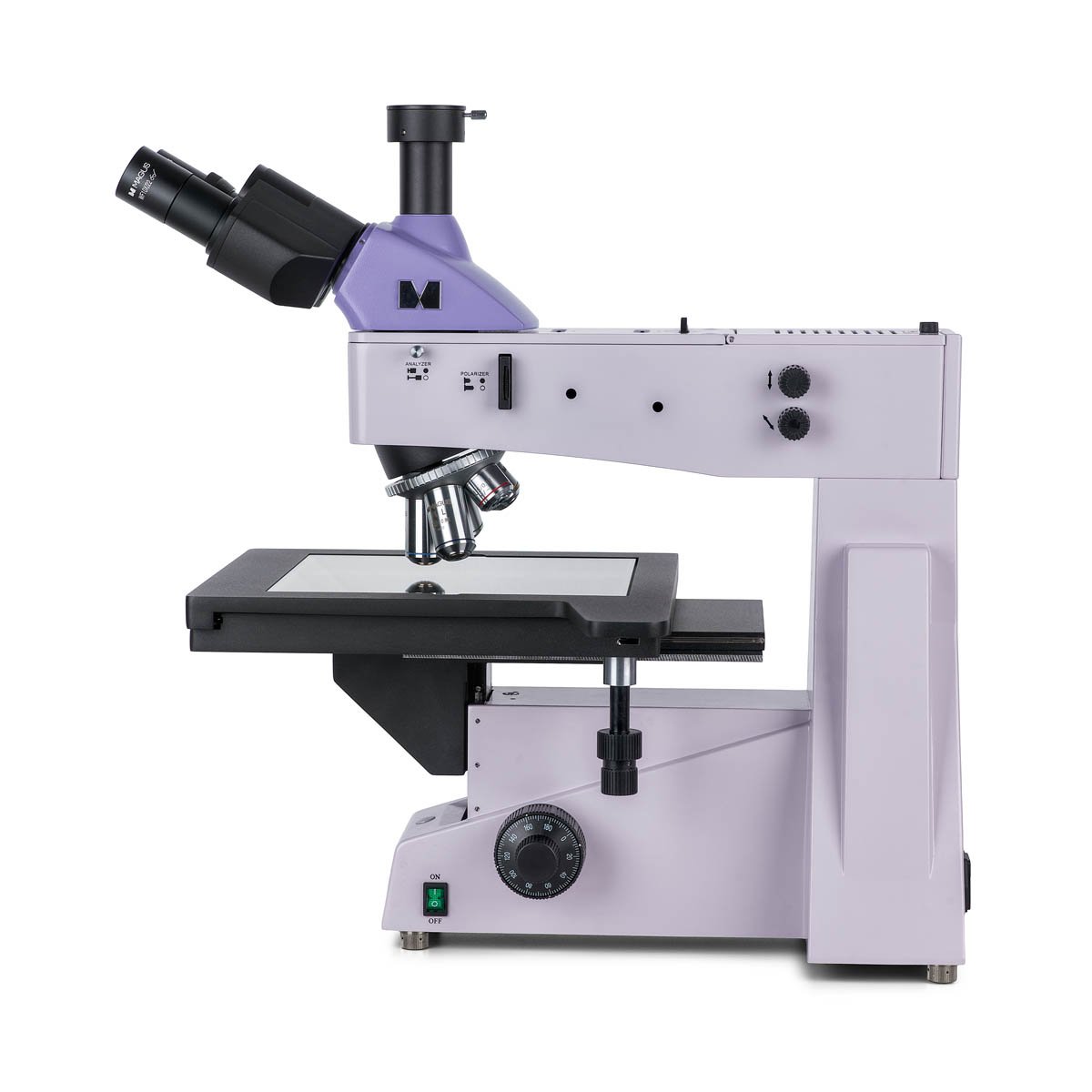

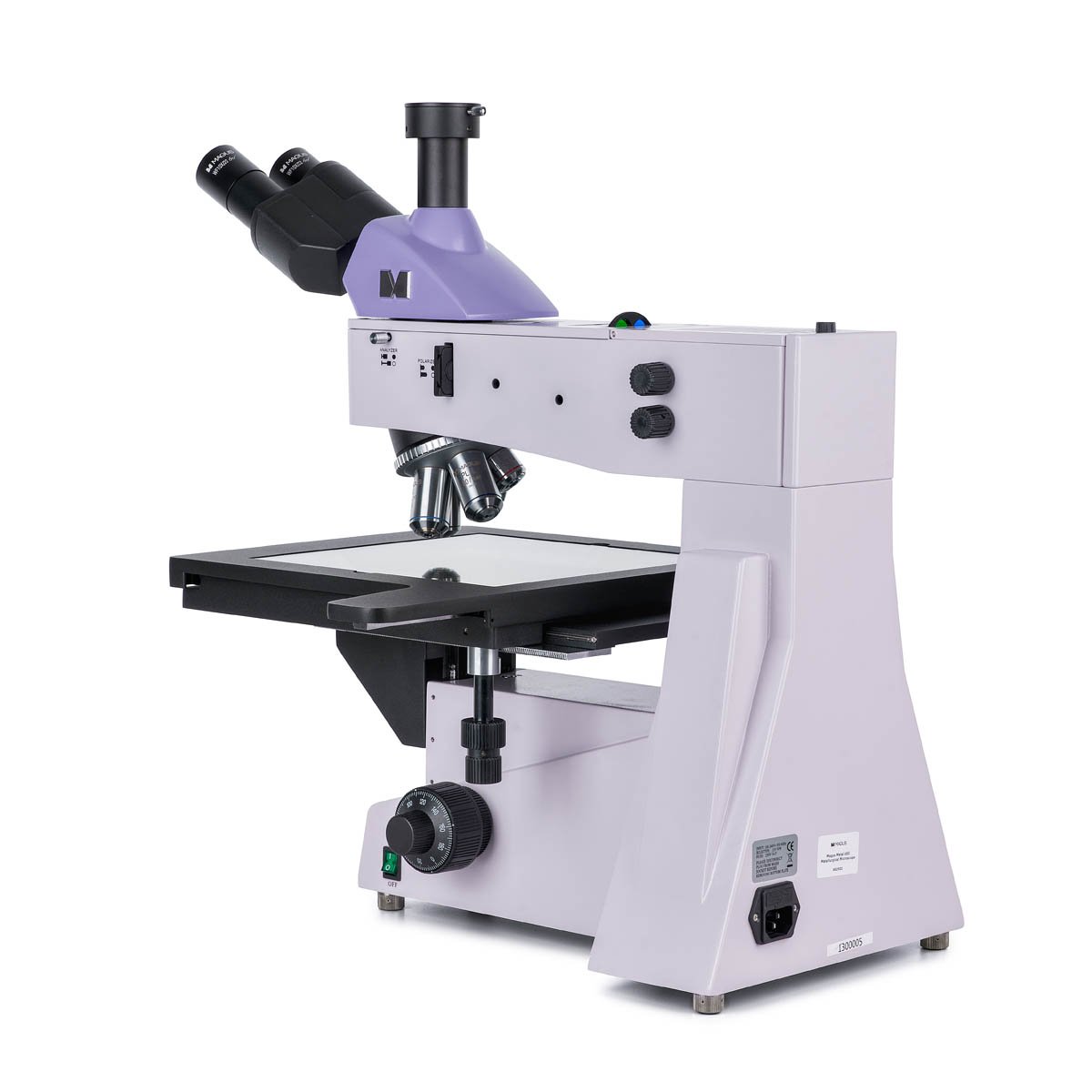

MAGUS Metal D650 metallurginen mikroskooppi tarjoaa suuren näytepöydän, johon voi asettaa fotomaskit, painetut piirilevyt, integroidut piirit ja muut pitkät ja leveät näytteet heijastusvalossa tarkasteltavaksi. Havainnot voidaan tehdä kirkaskenttävalossa ja polarisoidussa valossa. Mikroskooppi tarjoaa korkean tarkkuuden tarkennuksen. Hienosäätö voidaan tehdä 0,7 µm asteikolla ja se helpottaa työskentelyä suurilla suurennuksilla.

Digitaalikamera

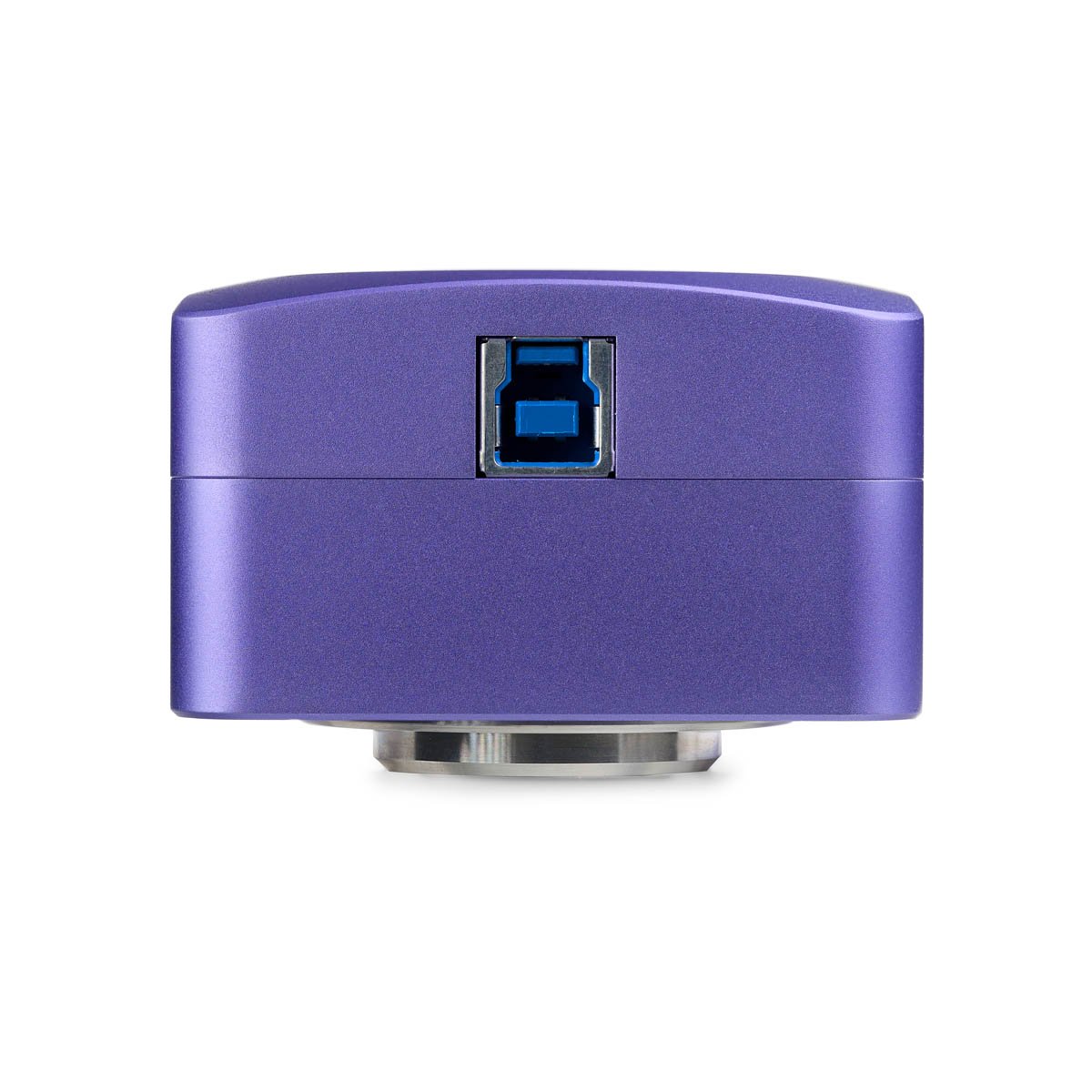

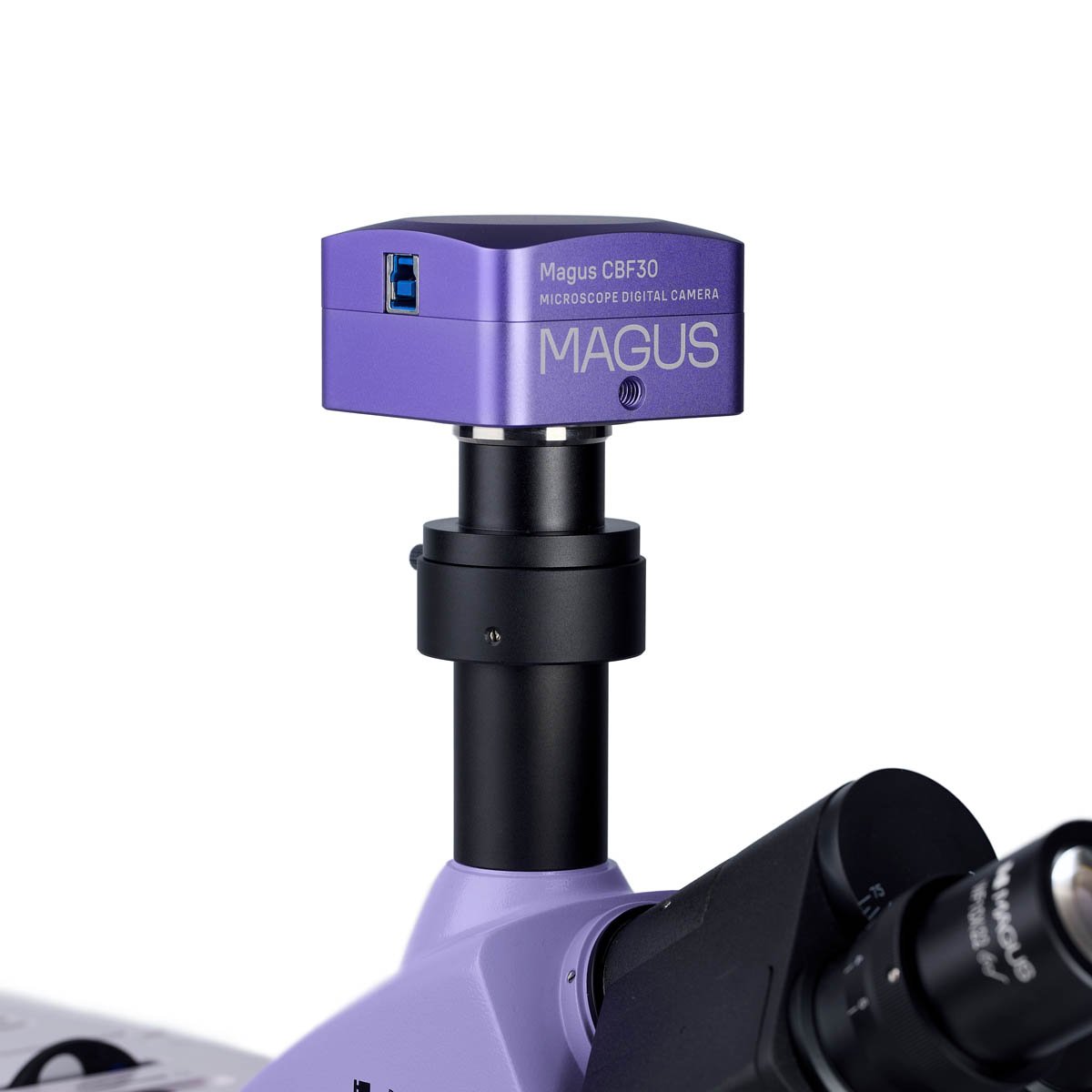

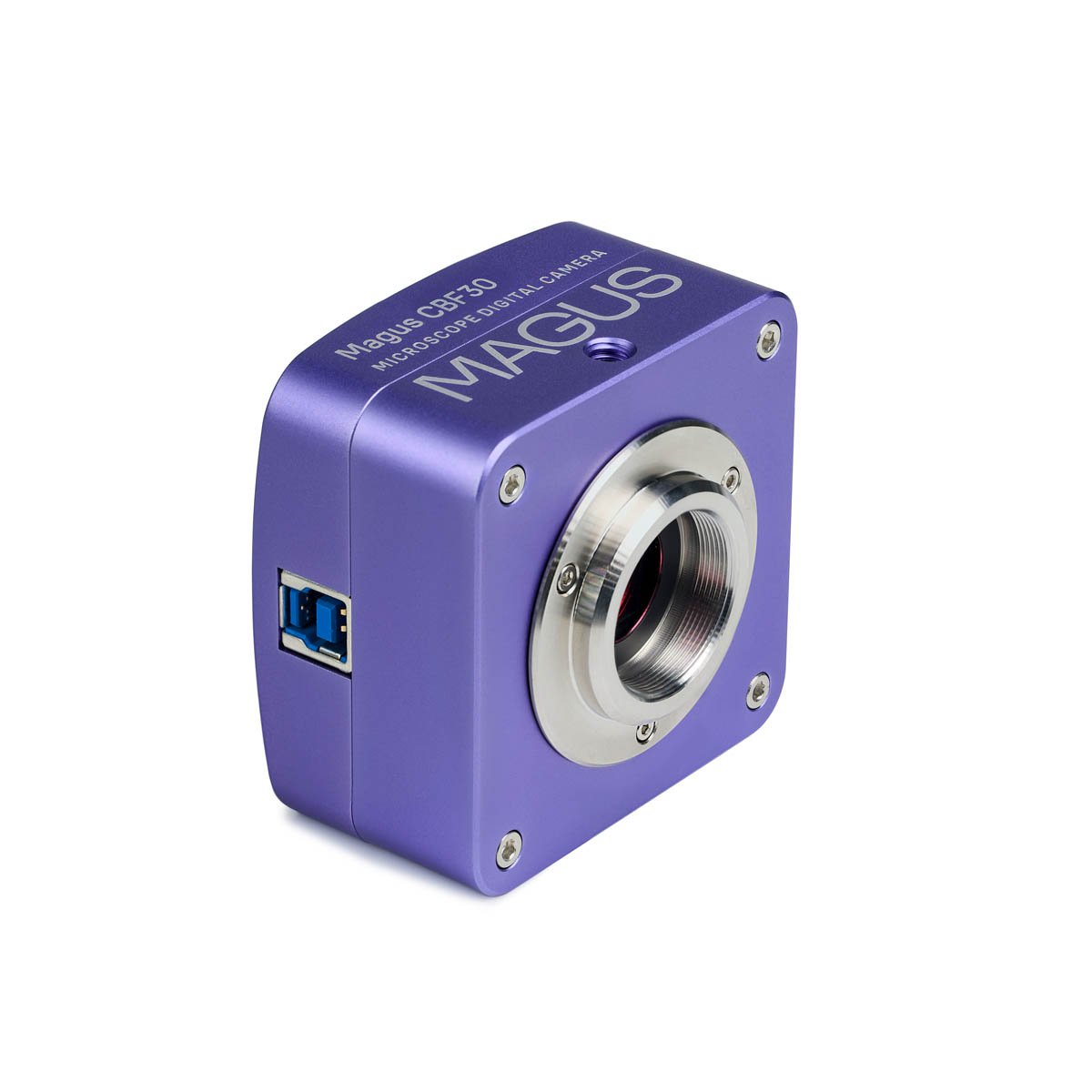

MAGUS CBF30 digitaalikamera mahdollistaa valokuvien ottamisen ja videon kuvaamisen mikroskoopin kautta, tuloksena olevien tiedostojen muokkaamisen, esitysten järjestämisen ja kohteiden lineaaristen ja kulmien mittauksien tekemisen (oikean kalibroinnin jälkeen).
Kamera toimii kirkaskenttämenetelmää käyttävillä mikroskoopeill 4x, 10x, 20x ja 40x objektiiveila.

6,3 MP kennolla voit ottaa kirkkaita ja yksityiskohtaisia valokuvia ja videoita maksimiresoluutiossa 3072 x 2048 px. Tarvittaessa resoluutiota voidaan alentaa 1536 x 1024 px, mutta tämä ei vaikuta kuvataajuuteen, joka pysyy 59 fps, varmistaen näin sujuvat kuvien siirtymät ilman nykimistä tai viiveitä.

SONY Exmor taustavalaistu väri CMOS -kenno mahdollistaa kameran käytön myös heikoissa valo-olosuhteissa. Kuva pysyy luettavana ja kirkkaana. Adapterin käyttö, jonka suurennus on 0,5x – 0,75x, tarjoaa selkeimmän mahdollisen kuvan ilman vääristymiä.

Optiikka

Objektiivit tuottavat teräviä ja yksityiskohtaisia kuvia. Mikroskoopin pää on trinokulaarinen, 30° kallistettu, ja siinä on trinokulaariputki digitaalikameran asentamiseen. Kamera (ei sisälly) tallentaa valokuvat ja videot tutkimuksesta ja välittää mikroskoopin kuvan ulkoiselle näytölle. Valonjakajassa on kaksi asentoa: 100:0 ja 0:100. Valonsäde ohjataan joko okulaareihin tai kameraan. Vasemmassa putkessa on diopterin säätörengas.

Voit asentaa viisi objektiivia pyörivään revolveriin – kaikki sisältyvät pakettiin. Korkeamman suurennuksen saavuttamiseksi voit asentaa valinnaisia objektiiveja perusobjektiivien tilalle. Perusvarustuksessa mikroskooppi tarjoaa suurennuksen välillä 50 – 800x.

Valaistus

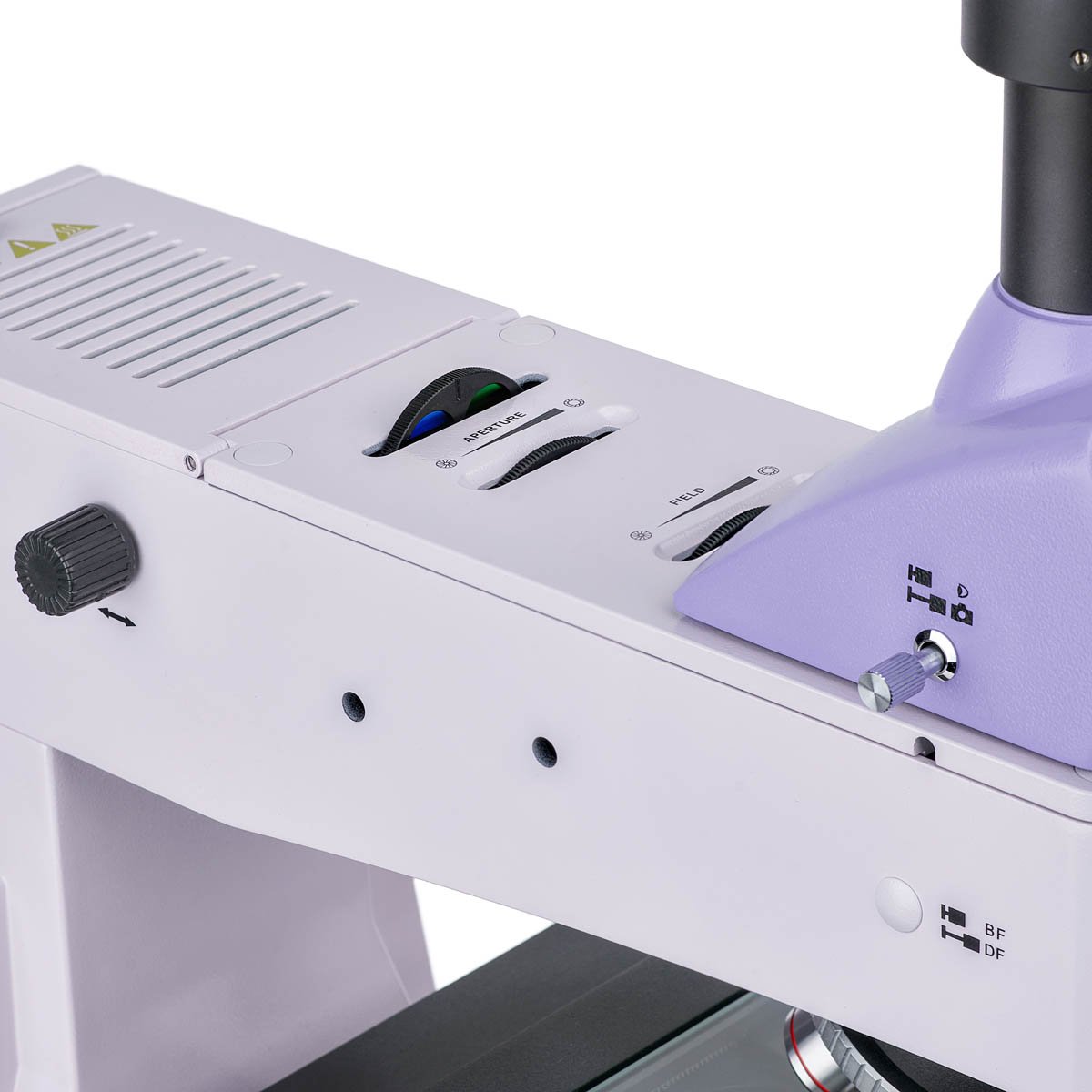

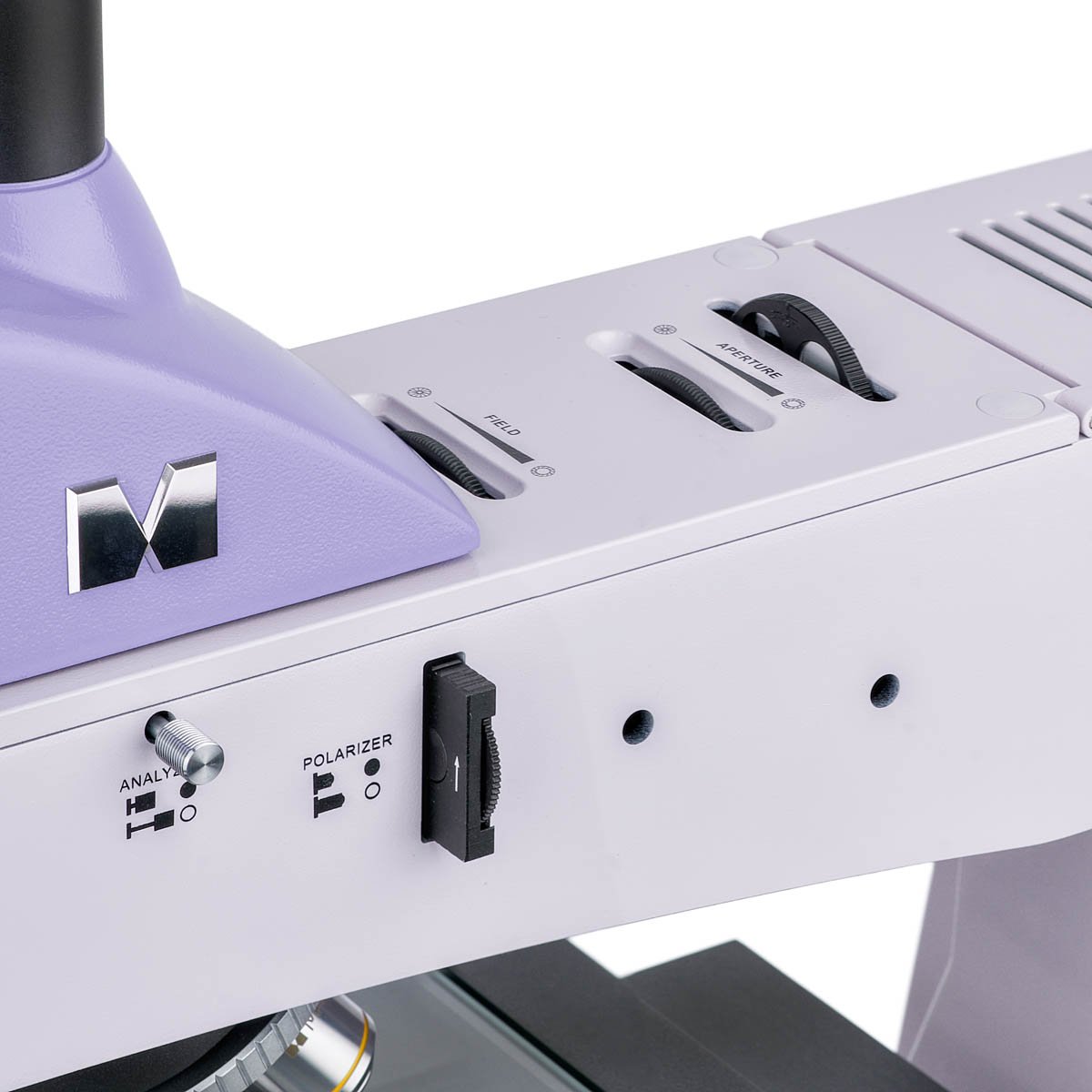

Heijastusvalon valaistusjärjestelmä yhdistää kolme keskityselementtiä: valonlähde, aukko ja kenttädiaphragma. 30W halogeenivalaisin lähettää lämmintä valoa, joten pitkäaikainen työskentely mikroskoopin kanssa ei rasita silmiä. Valaistuksen kirkkautta voidaan säätää, ja on mahdollista asettaa Köhlerin valaistus. Heijastusvalon valaistusjärjestelmä sisältää myös polarisaatiolaitteen: sisäänrakennetun analysaattorin ja irrotettavan pyörivän polarisaattorin. Mukana on värisuodattimien sarja.

Näytepöytä ja tarkennusmekanismi

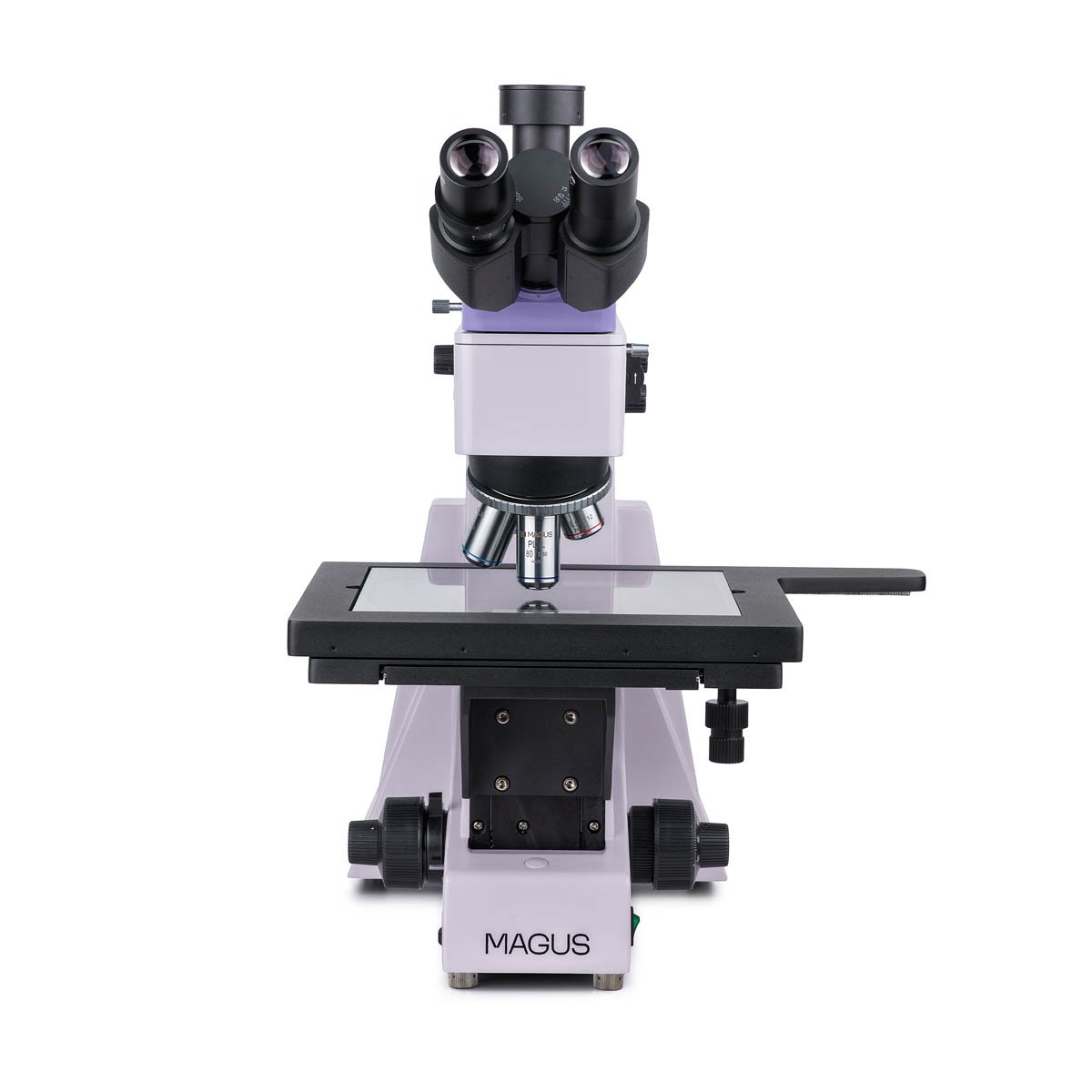

Mielenkiintoisin osa mikroskoopin suunnittelussa on 280 x 270 mm näytepöytä, joka voidaan liikuttaa kahdella akselilla 204 mm kummassakin suunnassa. Näin voit tarkastella suurikokoisia näytteitä ja tutkia niiden pintaa helposti. Karkea ja hieno tarkennusmekanismi sijaitsevat molemmilla puolilla mikroskooppia, lukitusnupilla ja karkean jännityksen säätönupilla. Kahvat sijaitsevat lähellä mikroskoopin jalustaa, voit asettaa kätesi vapaasti pöydälle ja ottaa mukavan asennon tarkkaillessasi.

Lisävarusteet

MAGUS Metal 650 -mikroskooppisarjan yhteensopiviin lisävarusteisiin kuuluu okulaareja, pitkän työskentelyetäisyyden objektiiveja, digitaalikameroita ja kalibrointiliuskoja. Lisävarusteita voidaan käyttää mikroskoopin toiminnallisuuksien laajentamiseen.

Mikroskoopin avainominaisuudet:

  • Suuri näytepöytä laajalla liikealueella pitkien ja leveiden näytteiden työstämiseen
  • Hienosäätöasteikkoarvo 0,7 µm helpottaa tarkennusta suurilla suurennuksilla, karkea tarkennus lukitusnupilla ja jännityksen säädöllä
  • Trinokulaaripää trinokulaariputkella ja valonjakajalla
  • Heijastusvalon valaisin: tehokas 30W halogeenilamppu kirkkaudensäädöllä, verkkovirralla toimiva
  • Polarisaatiolaite, heijastusvalon valaisimen keskitettävät elementit, Köhlerin valaistus, värisuodattimet
  • Laaja valikoima yhteensopivia valinnaisia lisävarusteita

Kameran avainominaisuudet:

  • Suositellaan käytettäväksi matalan suurennuksen objektiivien kanssa
  • Värivaloherkkä kenno selkeille kuville jopa heikoissa valo-olosuhteissa
  • Kuvataajuus 59 fps, mikä riittää liikkuvien kohteiden tai nopeasti liikkuvien prosessien havainnointiin
  • Paketti sisältää ohjelmiston, joka täysin varmistaa kaikkien kameran toimintojen käytettävyyden ja siten ”pikakäynnistyksen”
  • Luotettava USB3.0-liitäntä korkeaan tiedonsiirtonopeuteen
  • Resoluution säätö, jotta voit valita itsellesi parhaiten sopivan vaihtoehdon

Pakettiin sisältyy:

  • MAGUS CBF30 Digitaalikamera (digitaalikamera, USB-kaapeli, asennus-CD ajureilla ja ohjelmistolla, käyttöohje ja takuukortti)
  • Jalusta virtalähteellä, heijastetulla valonlähteellä, tarkennusmekanismilla, näytepöydällä ja pyörivällä revolverilla
  • Trinokulaaripää
  • Objektiivit: PL L5x/0,12 WD 26,1 mm, PL L10х/0,25 WD 20,2 mm, PL L20х/0,40 WD 8,80 mm, PL L50х/0,70 WD 3,68 mm, PL L80x/0,80 WD 1,25 mm

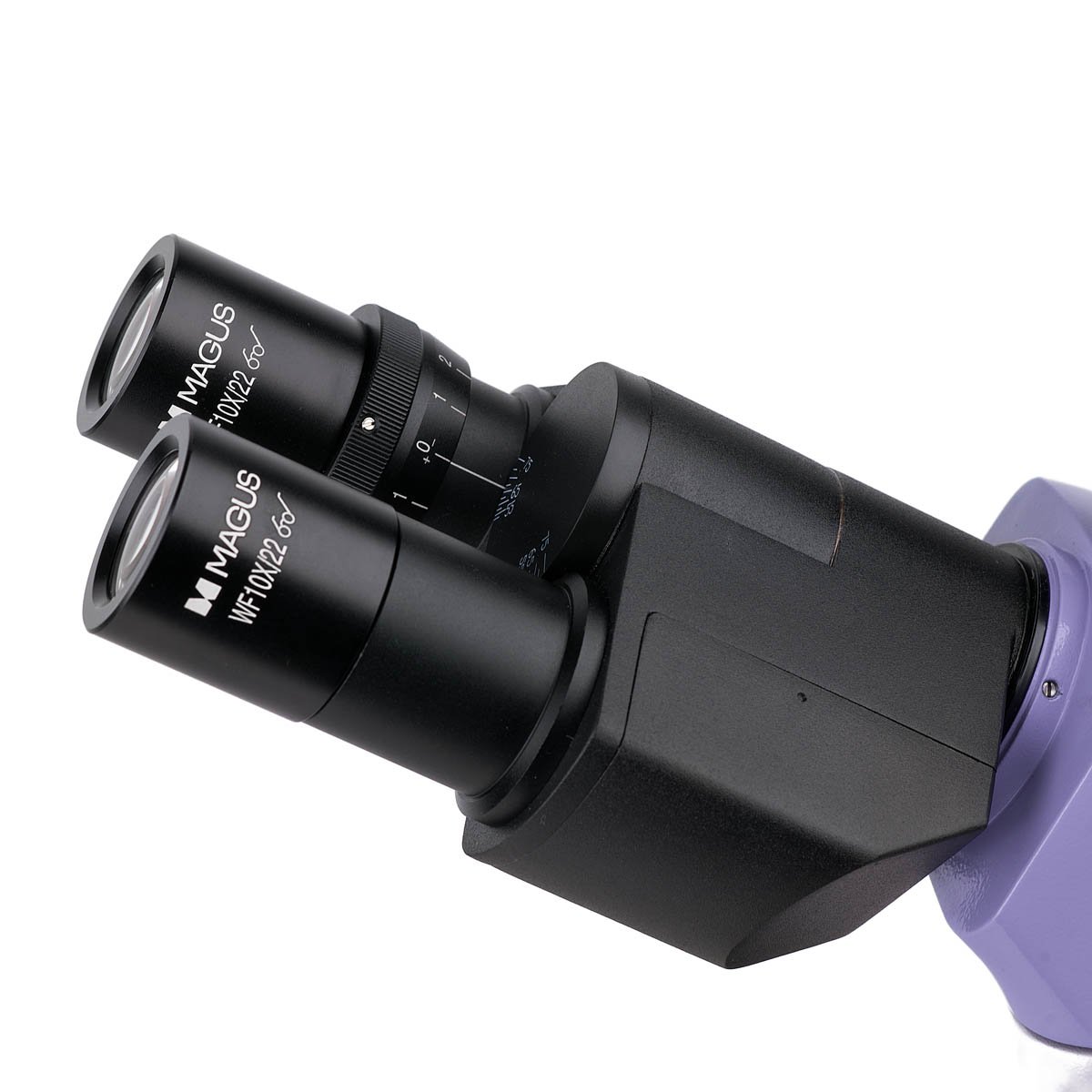

  • Okulaari 10x/22mm pitkällä silmäetäisyydellä (2 kpl)
  • C-mount-adapteri 1x
  • Kuusiokoloavain
  • AC-virtajohto
  • Pölykansi
  • Käyttöohje ja takuukortti

Pyydettäessä saatavilla:

  • 10x/22mm okulaari asteikolla
  • 12,5x/14mm okulaari (2 kpl)
  • 15x/15mm okulaari (2 kpl)
  • 20x/12mm okulaari (2 kpl)
  • 25x/9mm okulaari (2 kpl)
  • Objektiivit: PL L40х/0,60 WD 3,98 mm, PL L60x/0,70 WD 2,08 mm, PL L100x/0,85 (kuiva) WD 0,40 mm
  • Kalibrointiliuska

Tekniset tiedot:

Tuotemerkki MAGUS
Takuu, vuodet 5
EAN 5905555018393
Pakkauksen koko, cm 58.7×49.2×60.5
Lähetyspaino, kg 21.6
Pää trinokulaarinen
Pään kallistuskulma 30 °
Suurennusalue 800x – 1280x
Okulaariputken halkaisija, mm 30
Objektiivit infinity plan achromatic: PL L5x/0.12, PL L10x/0.25, PL L20x/0.40, PL L50x/0.70, PL L80x/0.80 parfocal distance 45mm (*option: PL L40x/0.60, PL L60x/0.70, PL L100x/0.85 (kuiva))
Pyörivä revolveri 5:lle objektiiville
Työskentelyetäisyys, mm 26.1 (5x) 20.2 (10x) 3.98 (40x) 2.08 (60x) 8.80 (20x) 3.68 (50x) 1.25 (80x) 0.40 (100x)
Silmäväli, mm 48 — 75
Näytepöydän koko, mm 280×270
Näytepöydän liikealue, mm 204/204
Okulaari diopterisäätö ±5 (vasemmassa putkessa)
Diaphragm built-in aperture and field
Tarkennus koaksiaalinen, karkea tarkennus (30mm, 13.1mm/circle, with a lock knob and tension adjusting knob) and fine focusing (0.0007mm)
Kirkkauden säätö kyllä
Valonlähteen tyyppi 12V/30W
Käyttölämpötila-alue,°C 5 — 35
Kokoonpanon vaikeustaso monimutkainen
Valaistuksen sijainti yläpuolinen
Kameran kenno SONY Exmor CMOS
Väri/monokromaattinen väri
Megapikselit 6.3
Suurin tarkkuus, pikseliä 3072 x 2048
Kennon koko 1/1.8′ (7.37×4.92mm)
Pikselin koko, μm 2.4×2.4
Valoherkkyys 425mV at 1/30s
Signaali/kohina-suhde 0.15mV at 1/30s
Valotusaika 0.02ms–15s
Videon tallennus kyllä
Kuvan tiedostomuodot *.jpg, *.bmp, *.png, *.tif
Aallonpituusalue, nm 380–650 (sisäänrakennettu IR-suodatin)
Sulkimen tyyppi ERS (electronic rolling shutter)
Järjestelmävaatimukset Windows 8/10/11 (32- tai 64-bittinen), Mac OS X, Linux, USB 3.0-portti
Kiinnikkeen tyyppi C-mount
Kameran virransyöttö DC, 5V, from computer USB port a 12V, 3A adapter for Peltier element
Kameran käyttölämpötila-alue, °С -10 — 50
Sallittu ympäristön ilmankosteus, % 30 — 80
Tyyppi light/optical, digital, metallurginen
Suutin Siedentopf
Suurennus, x 50–800 basic (*valinnaisesti: 50–1000/1250/1500/2000/2500)
Okulaarit 10х/22mm, silmäetäisyys: 10mm (*valinnaisesti: 10x/22mm with scale, 12.5x/14 15x/15 20x/12 25x/9)
Näytepöydän ominaisuudet two-axis mechanical
Valaisu halogeeni
Virtalähde 220±22V, 50Hz, verkkovirta
Valosuotimet vihreä, sininen, keltainen, matta
Lisäksi sisäänrakennettu analysoija ja irrotettava polarisointi
Käyttäjän kokemustaso kokeneet käyttäjät, ammattilaiset
Käyttökohde metallurginen
Tutkimusmenetelmä kirkaskenttä, polarization
Suojapussi/laukku/kotelo pölysuoja
Videon kuvataajuus 59@3072×2048, 59@1536×1024
Asennuspaikka trinokulaarinen putki, okulaarin putki okulaarin sijaan
Videon formaatti output: *.wmv, *.avi, *.h264 (Windows 8 tai uudempi), *h265 (Windows 10 tai uudempi)
Ohjelmisto MAGUS View
Output USB 3.0, 5Gb/s
Runko alumiini
Ohjelmiston ominaisuudet kuvan koko, kirkkaus, valotusaika
Valkotasapaino manuaalinen, automaattinen
Valotuksen säätö manuaalinen, automaattinen



Lisätiedot

Paino 21,6 kg (kilogramma)
Mitat 58,7 × 49,2 × 60,5 cm (senttimetri)
