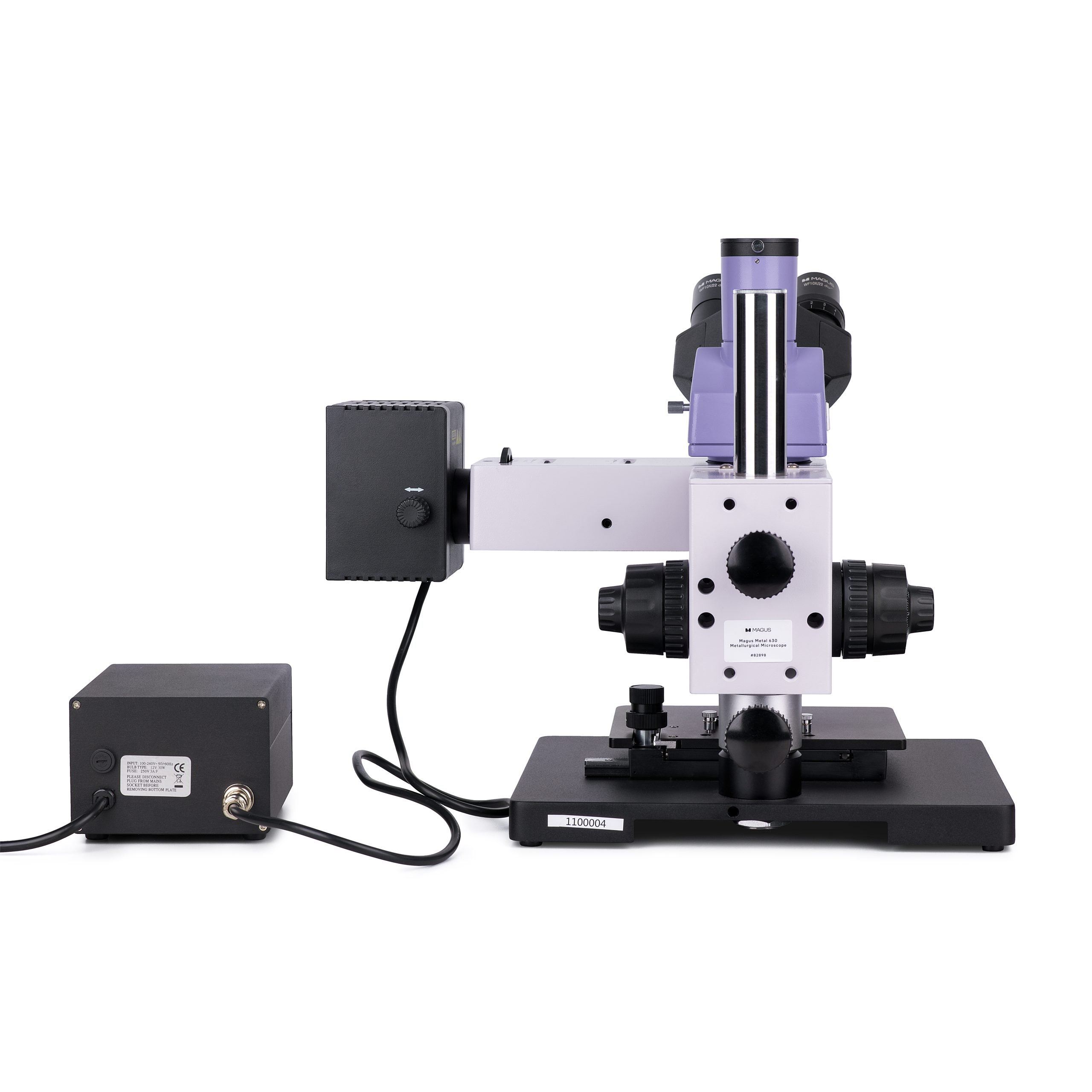

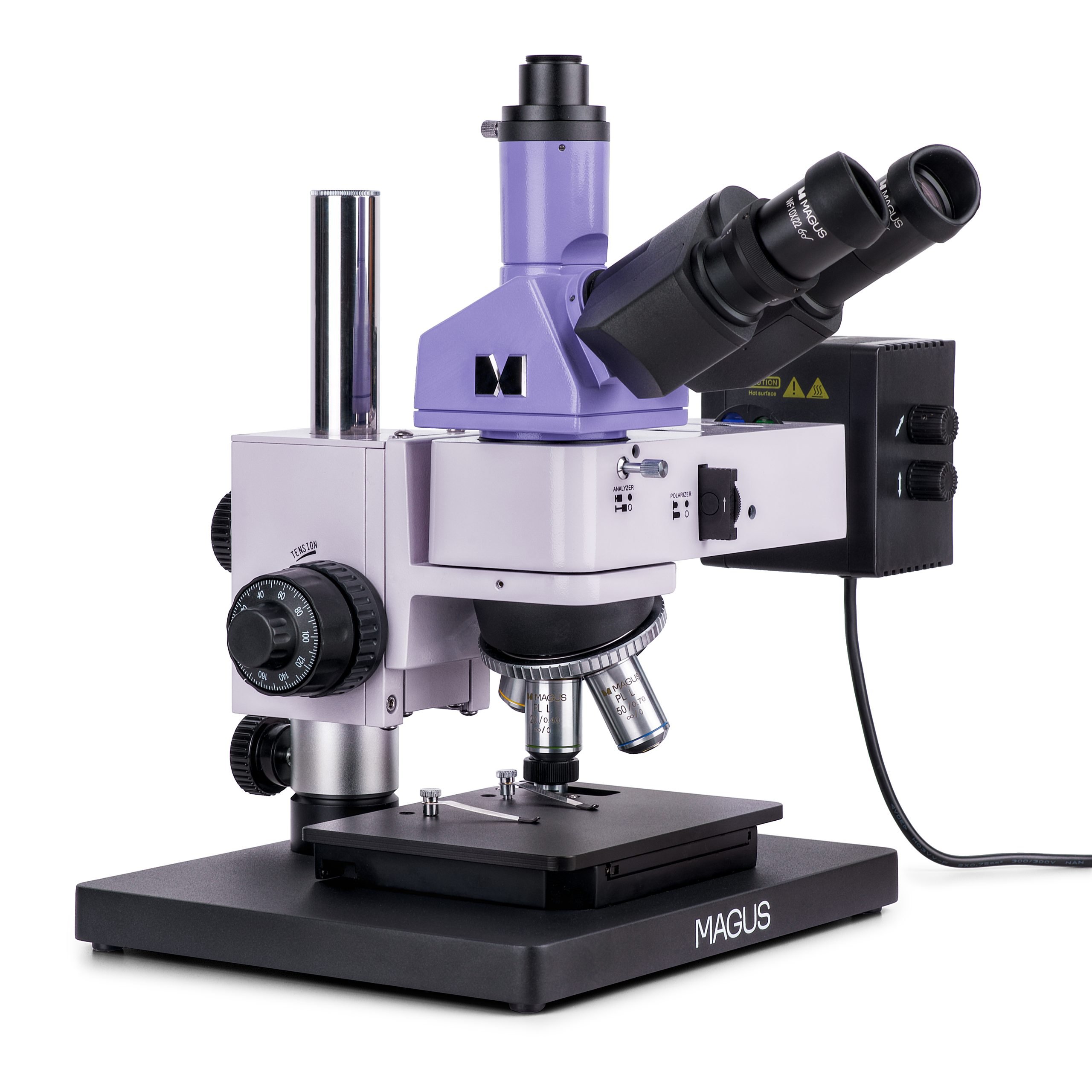

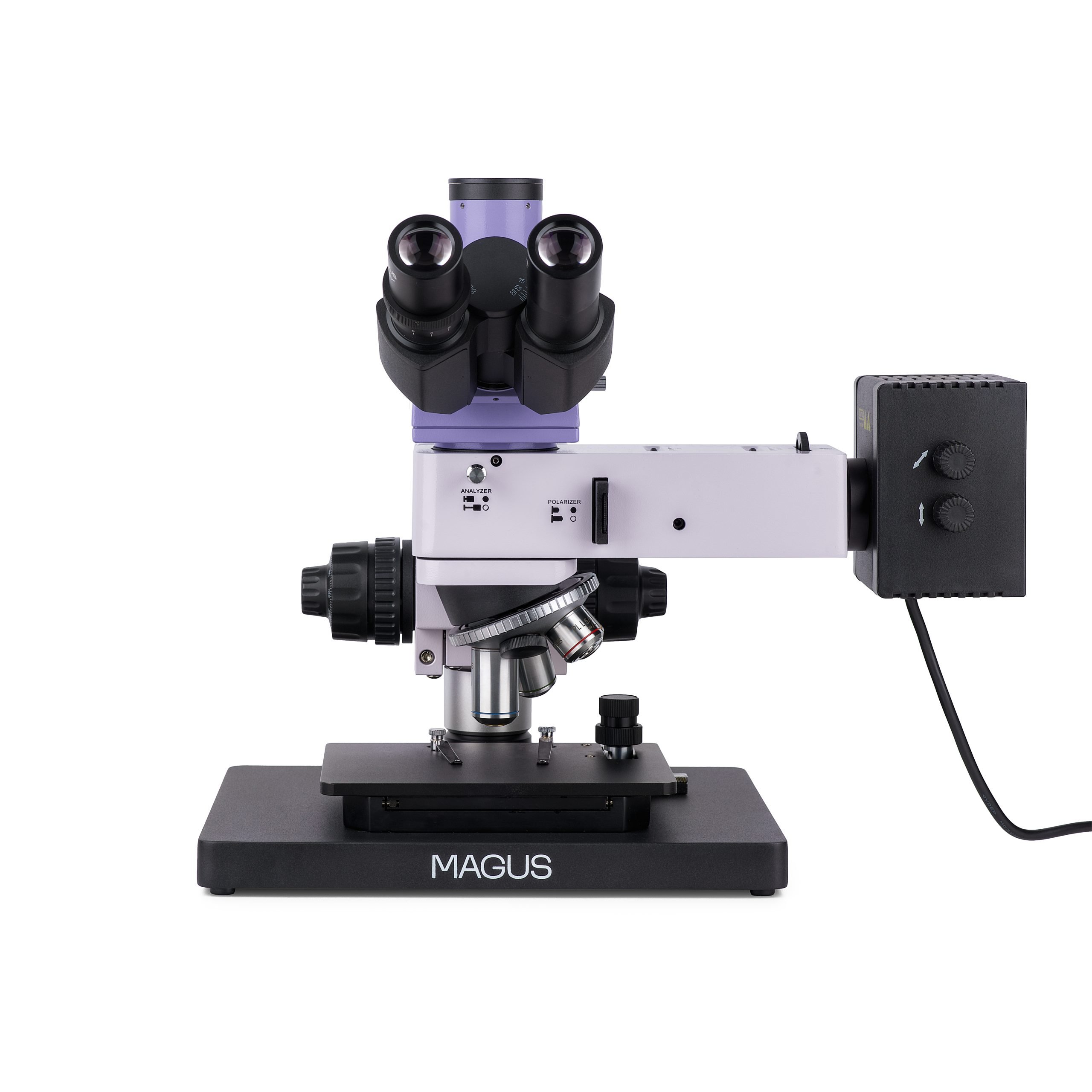

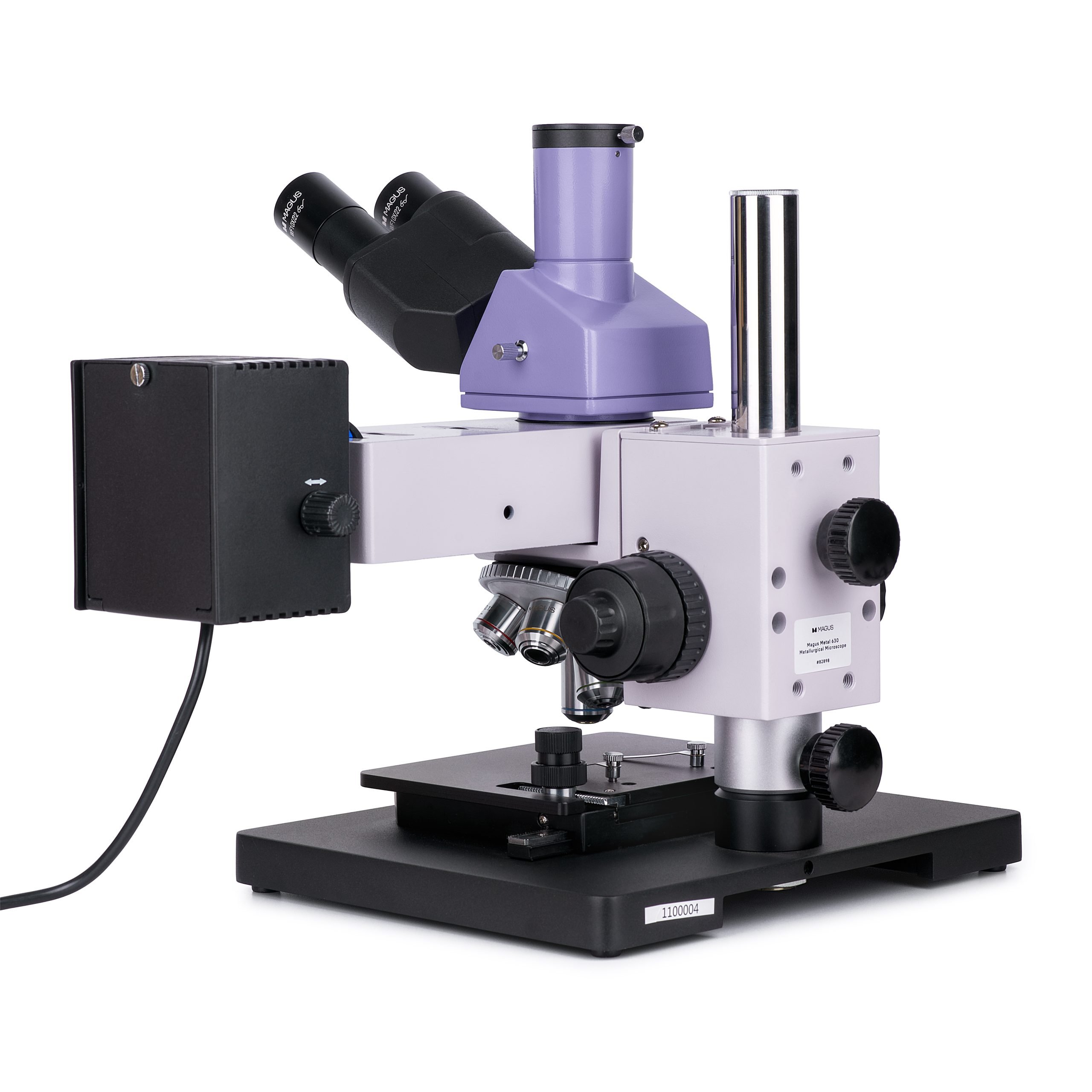

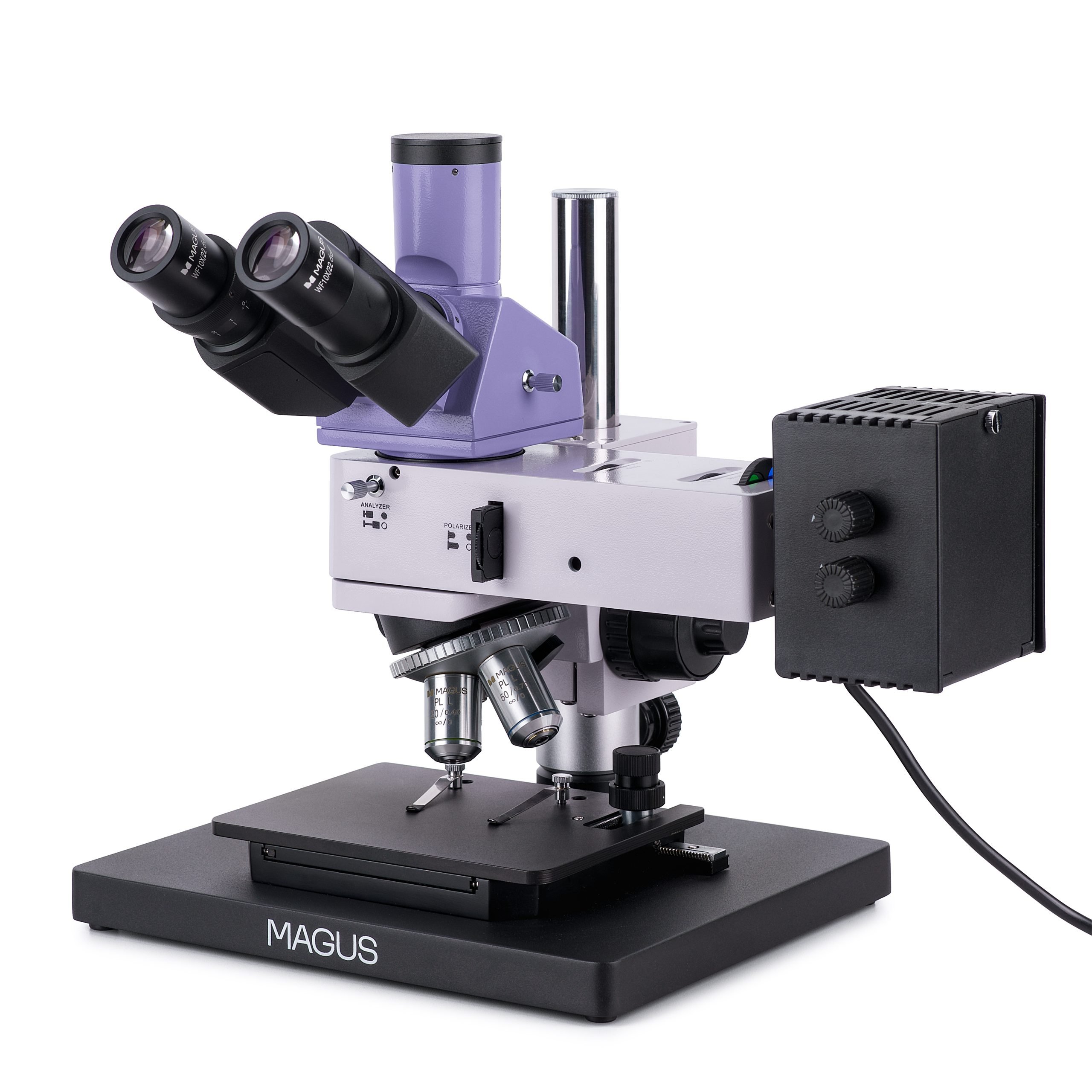

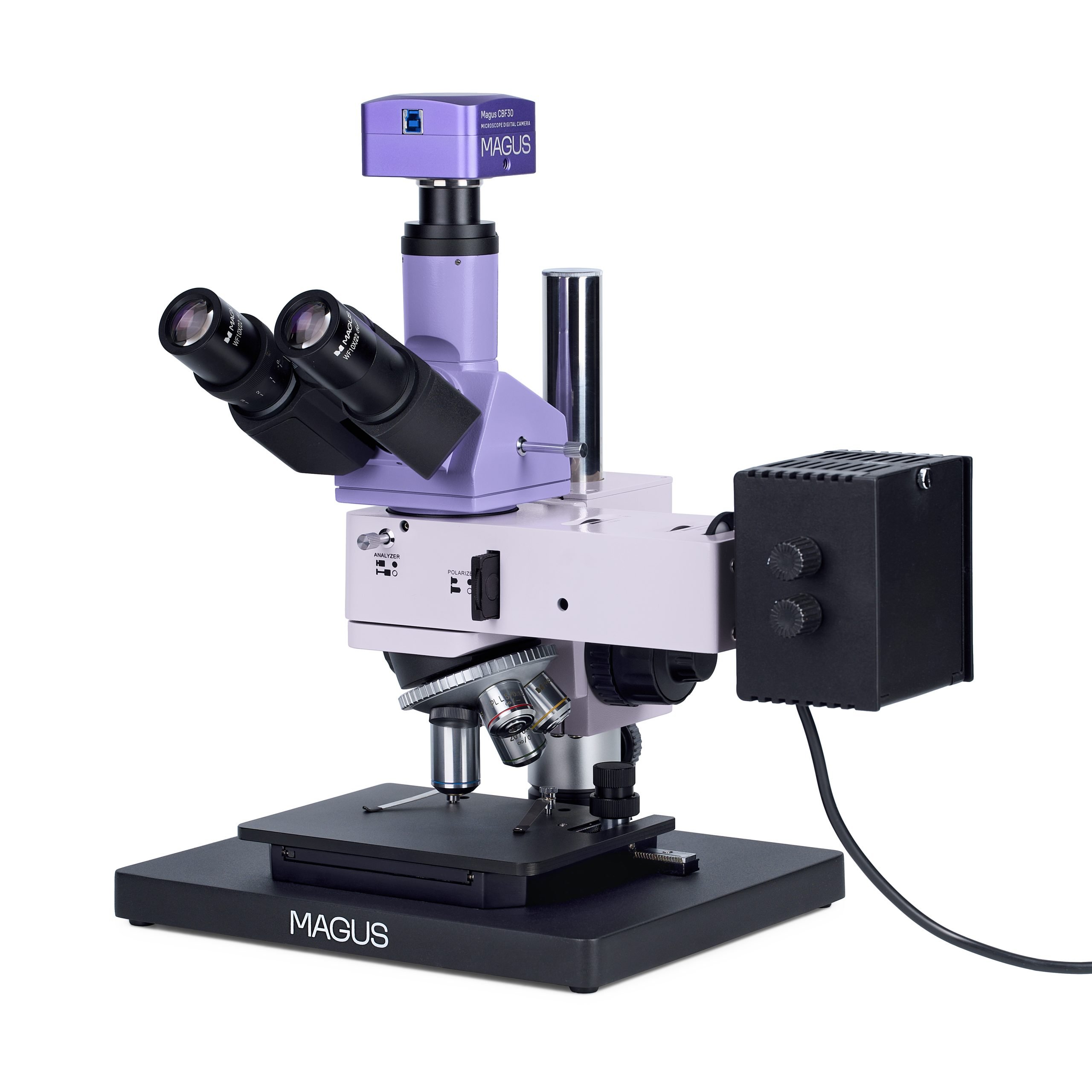

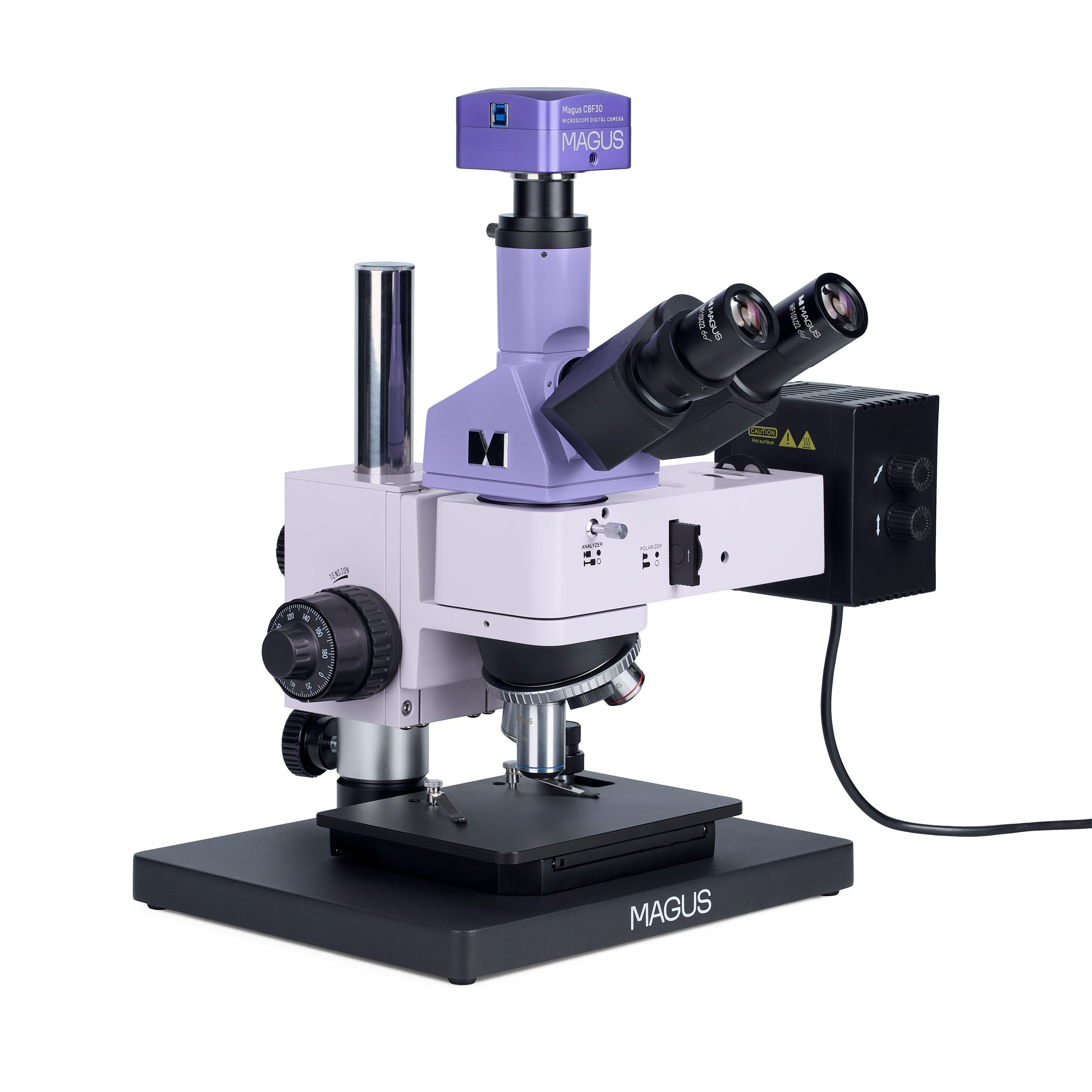

MAGUS Metal 630 metallurginen heijastusvalomikroskooppi on tarkoitettu läpinäkymättömien kohteiden mikrorakenteen tutkimiseen. Tutkimuskohteina voivat olla metallit, seokset, puolijohteet ja maalipinnoitteet. Käytettävissä olevat mikroskooppiitekniikat: kirkaskenttä ja polarisoitu valo. MAGUS Metal 630 -mikroskooppi on erinomainen valinta eri toimialojen teollisuudelle, tutkimuskeskuksille ja oppilaitoksille.
Digitaalikamera

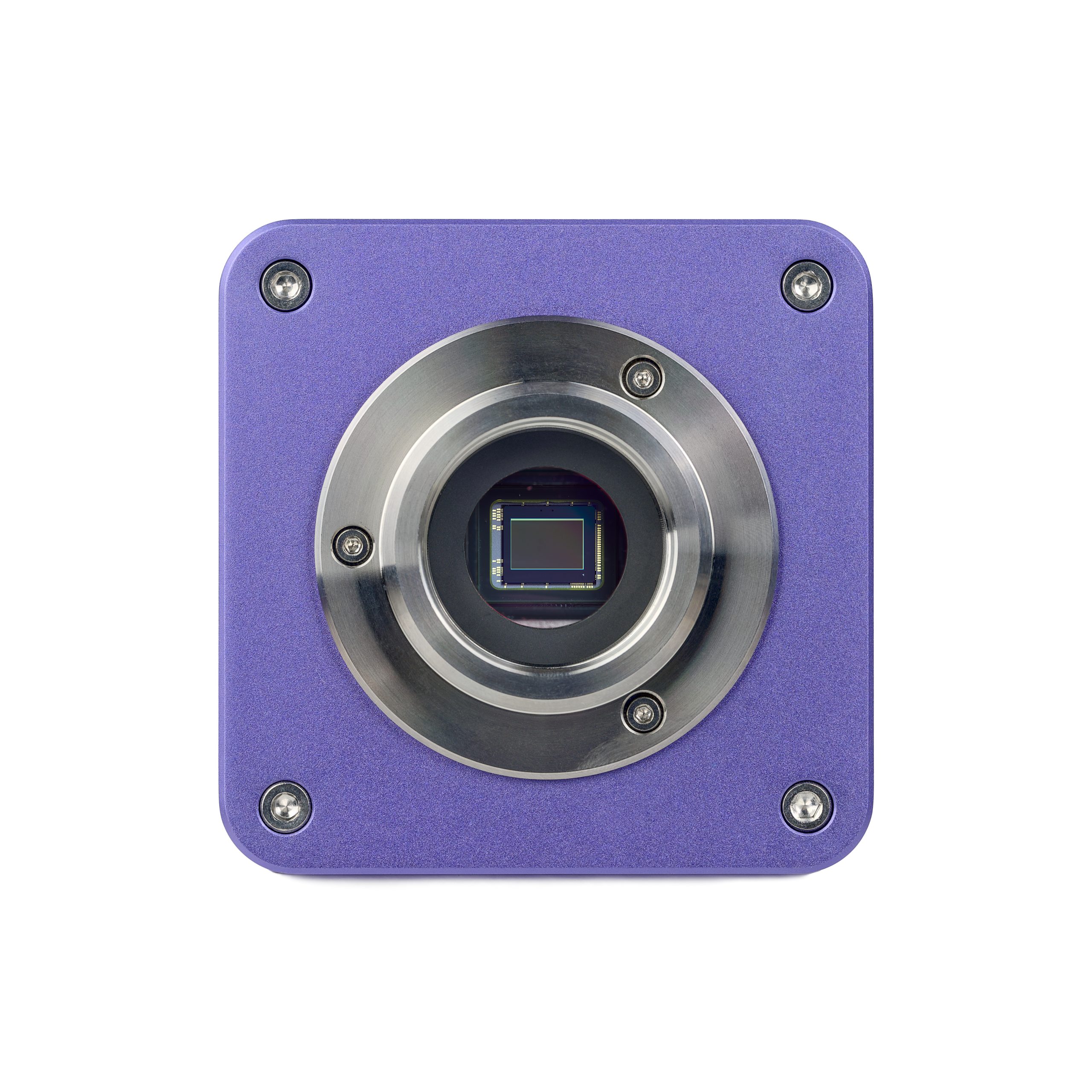

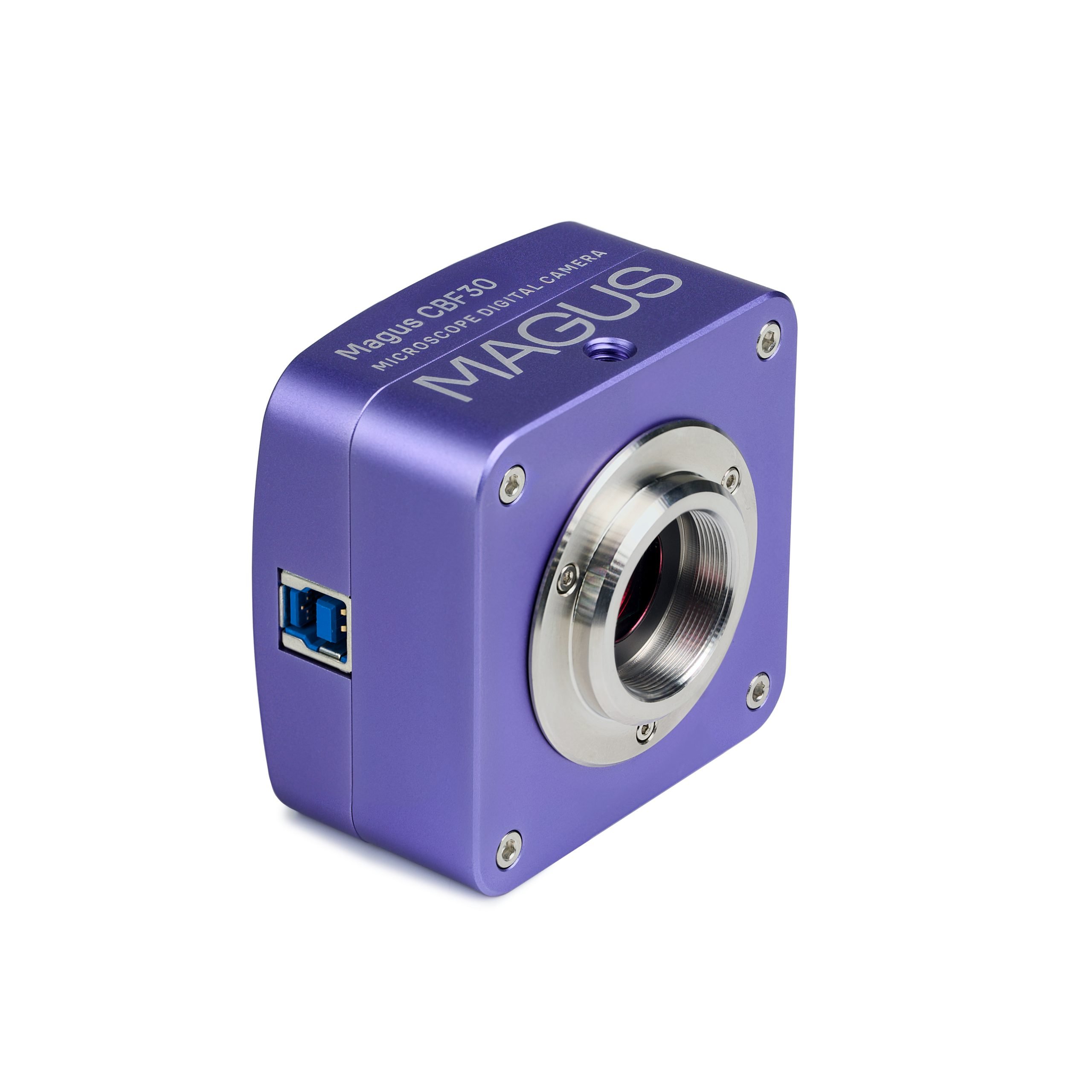

MAGUS CBF30 digitaalikamera mahdollistaa valokuvien ottamisen ja videoiden kuvaamisen mikroskoopin kautta, tuloksena olevien tiedostojen muokkaamisen, esitysten järjestämisen sekä kohteiden lineaaristen ja kulmamittausten suorittamisen (oikean kalibroinnin jälkeen). Laite on suunniteltu mikroskoopeille, jotka käyttävät kirkaskenttämenetelmää ja 4x, 10x, 20x sekä 40x objektiiveja.
6,3 MP:n kenno mahdollistaa kirkkaiden ja yksityiskohtaisten valokuvien ja videoiden kuvaamisen 3072 x 2048 px tarkkuudella. Tarvittaessa tarkkuutta voidaan alentaa 1536 x 1024 px:iin. Tämä ei kuitenkaan vaikuta kuvataajuuteen, joka pysyy 59 fps:ssä.
SONY Exmor -taustavalaistu väri CMOS -kenno mahdollistaa kameran käytön myös heikossa valaistuksessa. Kuva säilyy luettavana ja kirkkaana. Käyttämällä 0,5x – 0,75x adapteria kuva on mahdollisimman selkeä ilman vääristymiä.
Optiikka
Mikroskoopin optiikka on äärettömyyteen korjattu. Kameraa varten tarkoitettu trinokulaariputki sijaitsee pystysuorassa. Valonsäde voidaan ohjata joko okulaareihin tai trinokulaariputkeen. Kamera voidaan asentaa mikroskooppiin lisävarusteena. Vasemmassa okulaarissa on diopterikorjaus, jotta optiikka voidaan säätää käyttäjän näkökyvylle sopivaksi.

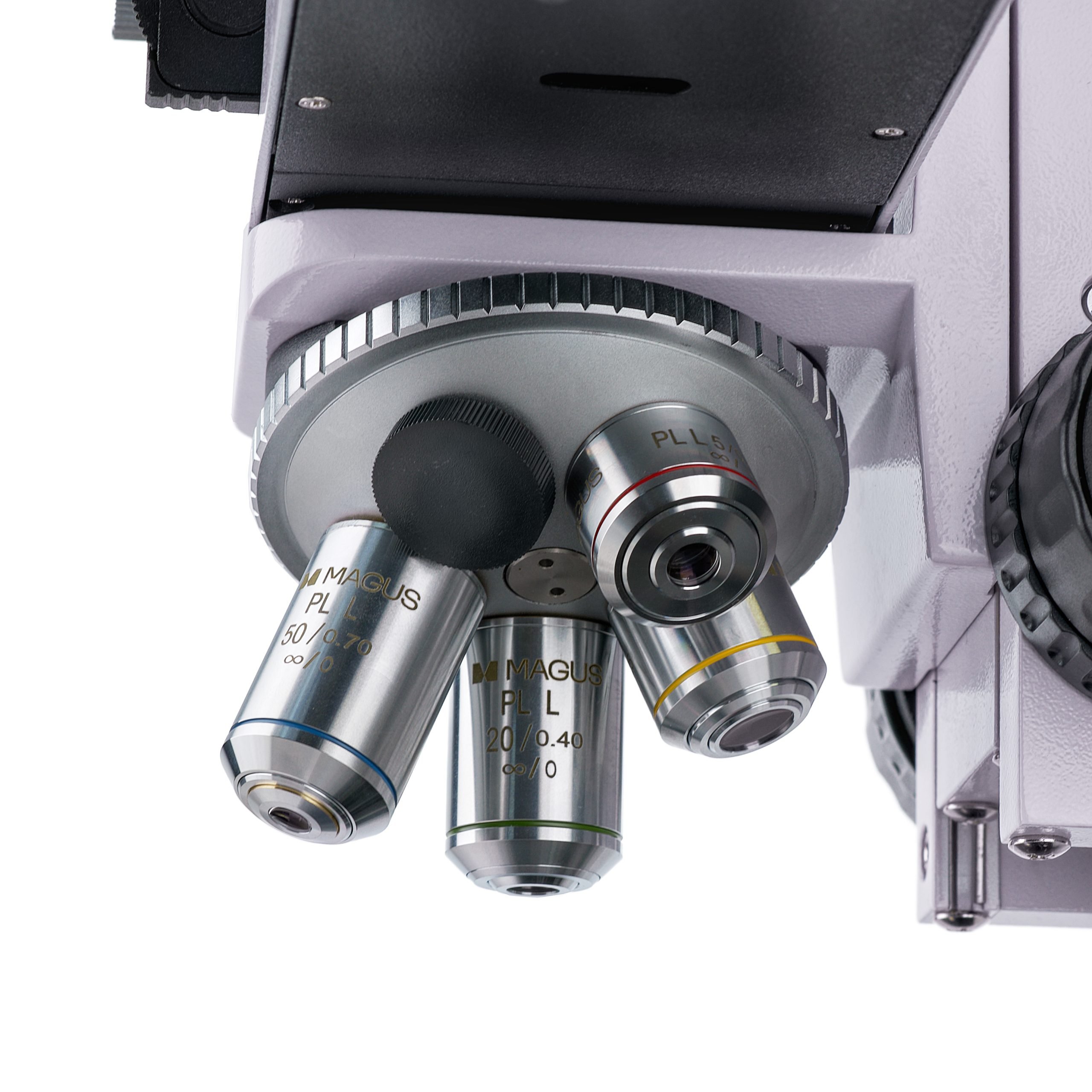

Pyörivässä revolverissa on 5 paikkaa. Pakettiin sisältyy 4 akromaattista objektiivia. Kun ne on asennettu, jää yksi paikka vapaaksi valinnaisen objektiivin asentamista varten. Pitkän työskentelyetäisyyden objektiivit on suunniteltu kirkaskenttämikroskopiaa varten.
Valaisu

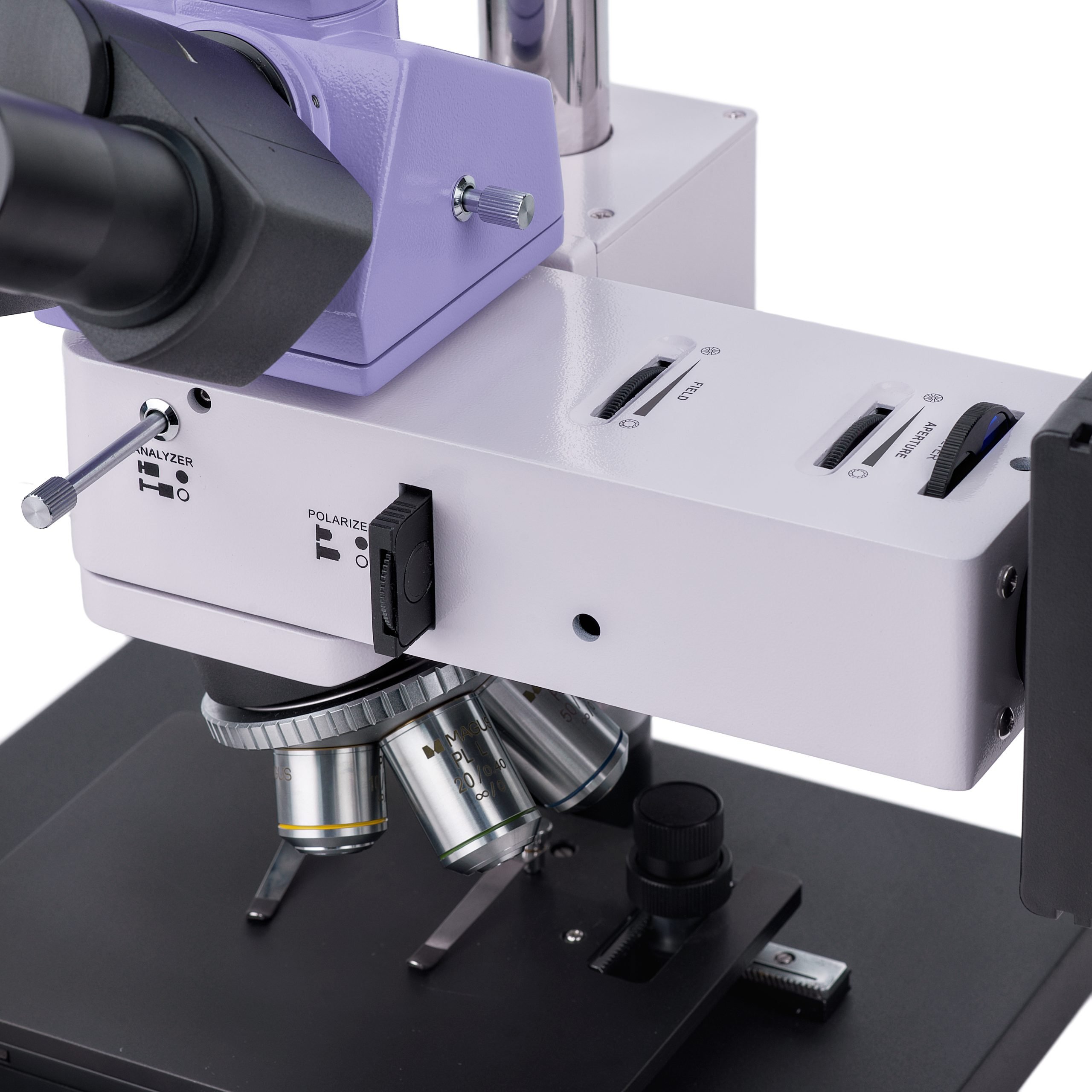

Mikroskooppi käyttää ainoastaan heijastusvalaistusta. Valaistusjärjestelmään kuuluu polarisaatiolaite, aukkodiafragma ja kenttädiafragma. Valonlähde: 30W halogeenilamppu. Sen valo on silmille miellyttävää, eikä se edistä silmien väsymistä. Diafragma ja valonlähde voidaan keskittää, ja saatavilla on Köhlerin valaistusasetus. Värifiltterit ovat käytössä.
Näyttämö ja tarkennusmekanismi

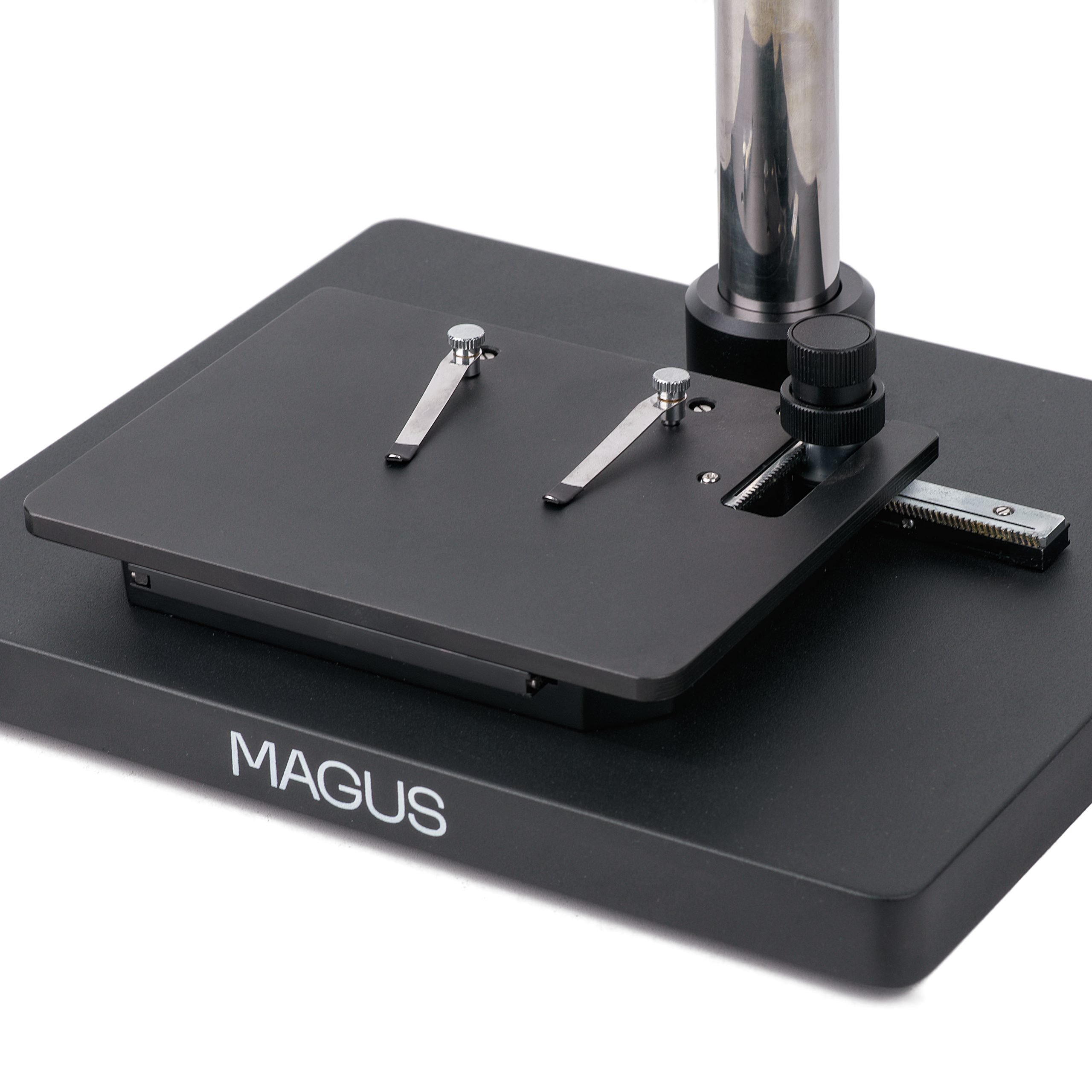

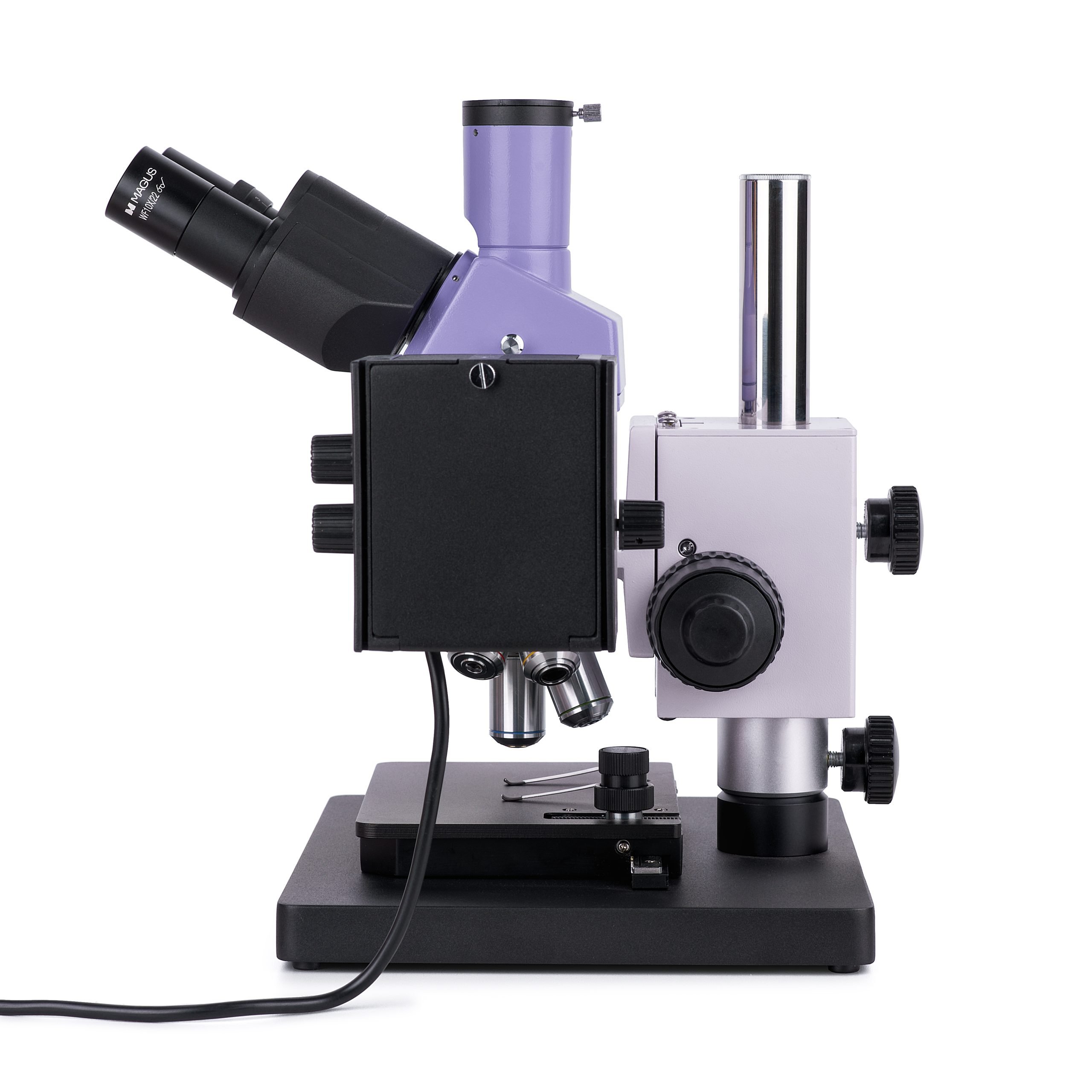

Jalusta ja tarkennusmekanismi ainutlaatuisella suunnittelulla tarjoavat kaksi etua: kompakti koko ja mahdollisuus tarkastella näytteitä missä tahansa korkeudessa. Mikroskooppi voidaan helposti sijoittaa laboratorion kalusteille, joiden enimmäiskorkeus on 40 cm. Pienten näytteiden tutkimiseen käytetään kaksiakselista näyttämöä. Tarkennus säädetään pyörittämällä koaksiaalisia karkeita ja hienoja tarkennusnuppeja, jotka sijaitsevat jalustan molemmilla puolilla. Mekanismit toimivat sujuvasti ja tarkasti. Karkean tarkennuksen jännitystä voidaan myös säätää.
Lisävarusteet
Mikroskooppia voidaan päivittää valinnaisilla lisävarusteilla: pitkän työskentelyetäisyyden objektiivit, okulaarit, digitaalikamera, kalibrointiliuskat.
Mikroskoopin avainominaisuudet:
- Ei rajoituksia näytteen korkeudelle ja koolla
- Trinokulaaripää digitaalikameran asentamiseen tarkoitetulla trinokulaariputkella ja 100:0 sekä 0:100 valonjakajalla
- 30W halogeenilamppu lämpimällä valolla heijastusvalon työskentelyyn kirkaskenttä- ja polarisaatiomikroskopia tekniikoilla
- Värisuotimet, mahdollisuus asettaa Köhlerin valaistus, valonlähde ja keskitettävät kenttä- ja aukkodiaphragmat
- Kompakti jalusta mikroskoopin asentamiseen pienille huonekaluille
- Useita valinnaisia lisävarusteita
Kameran avainominaisuudet:
- Suositellaan käytettäväksi pienennysobjektiivien kanssa
- Värivaloherkkä anturi selkeille kuville jopa heikoissa valo-olosuhteissa
- Videon nopeus 59 fps, mikä riittää liikkuvien kohteiden tai nopeasti liikkuvien prosessien tarkkailuun
- Pakkaus sisältää ohjelmiston, joka varmistaa kaikkien kameran ominaisuuksien toiminnallisuuden ja ”pika-aloituksen”

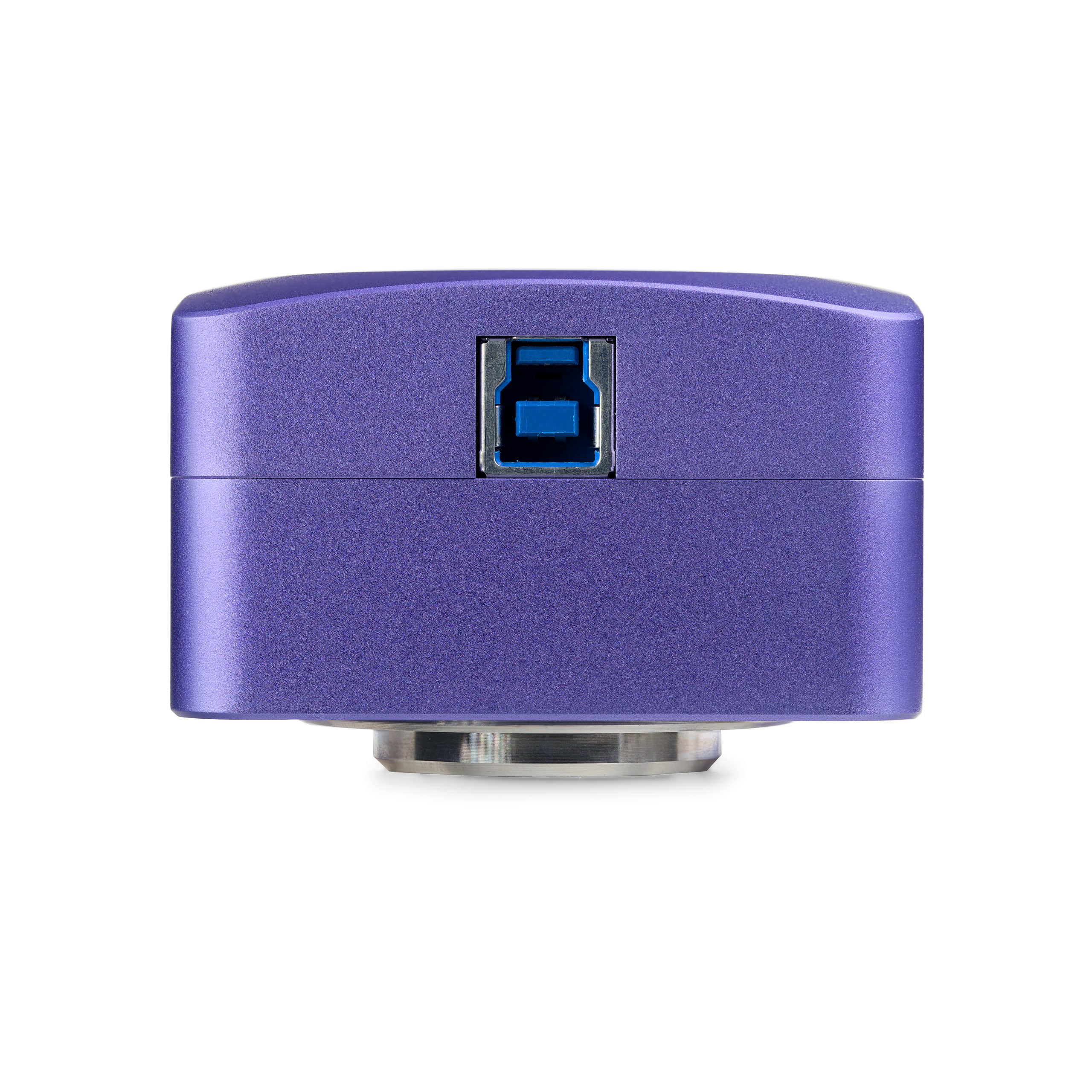

- Luotettava USB3.0-liitäntä nopeaa tiedonsiirtoa varten
- Tarkkuuden säätö, jotta voit valita kulloinkin parhaiten sopivan vaihtoehdon

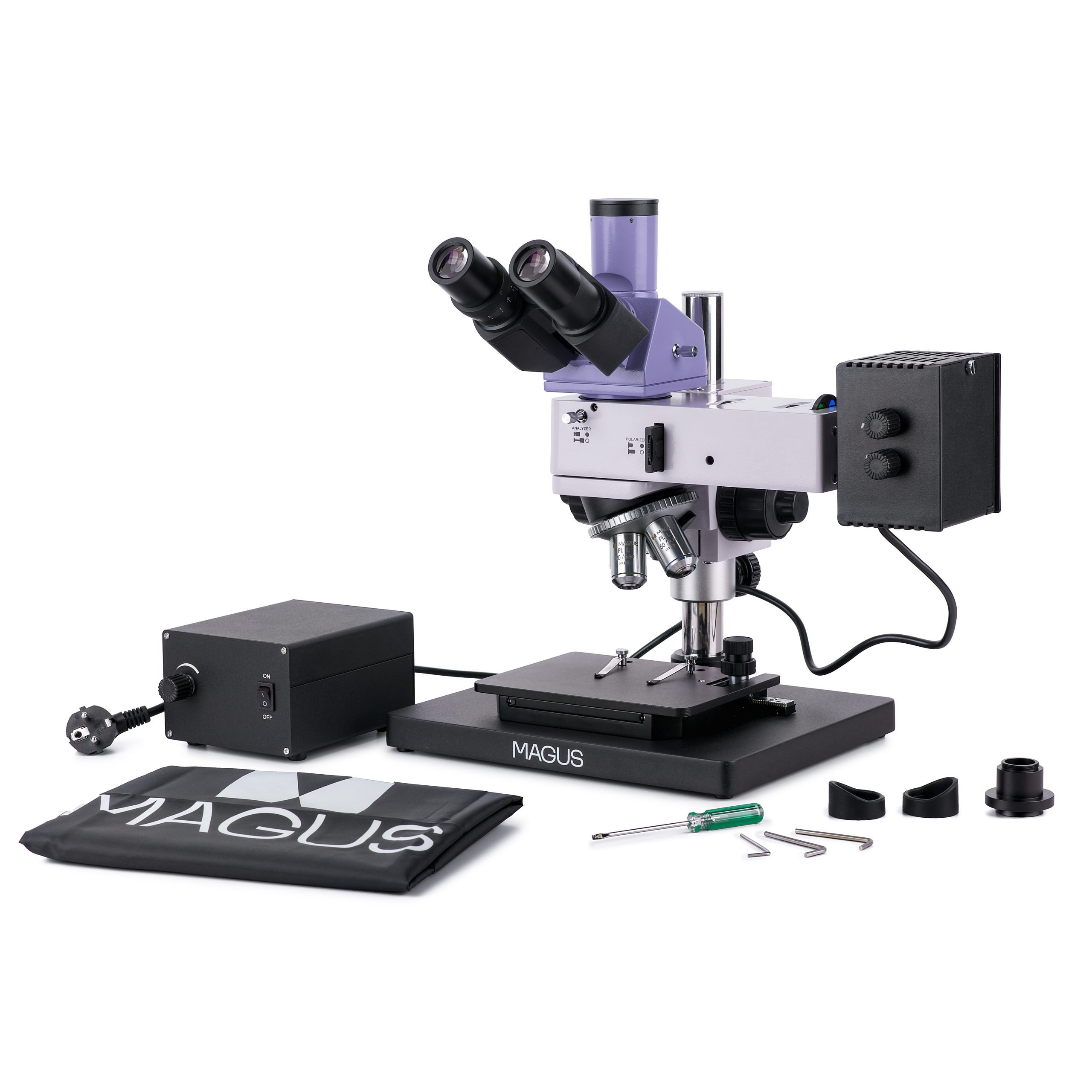

Paketin sisältö:
- MAGUS CBF30 digitaalikamera (digitaalikamera, USB-kaapeli, asennus-CD ajureilla ja ohjelmistolla, käyttöohje ja takuukortti)
- Jalusta tarkennusmekanismilla, näytepöytä ja pyörivä revolveri
- Heijastusvalon valaisin lamppukotelolla
- Trinokulaaripää
- Äärettömyyteen suunnattu tasokorjattu akromaattinen objektiivi: PL L5x/0.12 WD 26,1 mm
- Äärettömyyteen suunnattu tasokorjattu akromaattinen objektiivi: PL L10х/0.25 WD 20,2 mm
- Äärettömyyteen suunnattu tasokorjattu akromaattinen objektiivi: PL L20х/0.40 WD 8,80 mm
- Äärettömyyteen suunnattu tasokorjattu akromaattinen objektiivi: PL L50х/0.70 WD 3,68 mm
- Okulaari 10x/22 mm pitkällä silmäetäisyydellä (2 kpl)
- C-mount-adapteri 1x
- Kuusiokoloavain
- Jalusta virransyötöllä
- Virtajohto
- Heijastusvalon valaisimen virtajohto
- Pölykansi
- Käyttöohje ja takuukortti
Saatavilla olevia lisävarusteita:
- 10x/22mm okulaari asteikolla
- 12,5x/14mm okulaari (2 kpl)
- 15x/15mm okulaari (2 kpl)
- 20x/12mm okulaari (2 kpl)
- 25x/9mm okulaari (2 kpl)
- Äärettömyyteen suunnattu tasokorjattu akromaattinen objektiivi: PL L40х/0,60 WD 3,98 mm
- Äärettömyyteen suunnattu tasokorjattu akromaattinen objektiivi: PL L60x/0,70 WD 2,08 mm
- Äärettömyyteen suunnattu tasokorjattu akromaattinen objektiivi: PL L80x/0,80 WD 1,25 mm
- Äärettömyyteen suunnattu tasokorjattu akromaattinen objektiivi: PL L100x/0,85 (kuiva) WD 0,40 mm
- Kalibrointiliuska
Tekniset tiedot:
| Tuotemerkki | MAGUS |
| Takuu, vuodet | 5 |
| EAN | 5905555018331 |
| Pakkauksen koko, cm | 39.4×37.4×73 |
| Lähetyspaino, kg | 20.1 |
| Pää | trinokulaarinen |
| Pään kallistuskulma | 30 ° |
| Suurennusalue | 200x – 800x |
| Okulaariputken halkaisija, mm | 30 |
| Objektiivit | infinity plan achromatic: PL L5x/0.12, PL L10x/0.25, PL L20x/0.40, PL L50x/0.70 parfocal distance 45mm (*valinnaisena: PL L40x/0.60, PL L60x/0.70, PL L80x/0.80, PL L100x/0.85 (kuiva)) |
| Pyörivä revolveri | 5:lle objektiiville |
| Työskentelyetäisyys, mm | 26.1 (5x) 20.2 (10x) 3.98 (40x) 2.08 (60x) 8.80 (20x) 3.68 (50x) 1.25 (80x) 0.40 (100x) |
| Silmäväli, mm | 48 — 75 |
| Näytepöydän koko, mm | 185×140 |
| Näytepöydän liikealue, mm | 35/30 |
| Okulaari diopterisäätö | ±5 (vasemmassa putkessa) |
| Diaphragm | built-in aperture and field |
| Tarkennus | coaxial, coarse (with coarse focusing tension adjustment) and fine (0.002 mm) |
| Kirkkauden säätö | kyllä |
| Valonlähteen tyyppi | 12V/30W |
| Käyttölämpötila-alue,°C | 5 — 35 |
| Kokoonpanon vaikeustaso | monimutkainen |
| Valaistuksen sijainti | yläpuolinen |
| Kameran kenno | SONY Exmor CMOS |
| Väri/monokromaattinen | color |
| Megapikselit | 6.3 |
| Suurin tarkkuus, pikseliä | 3072×2048 |
| Kennon koko | 1/1.8′ (7.37×4.92mm) |
| Pikselin koko, μm | 2.4×2.4 |
| Valoherkkyys | 425mV at 1/30s |
| Signaali/kohina-suhde | 0.15mV at 1/30s |
| Valotusaika | 0.02ms–15s |
| Videon tallennus | kyllä |
| Videon tallennus | kyllä |
| Kuvaformaatti | *.jpg, *.bmp, *.png, *.tif |
| Aallonpituusalue, nm | 380–650 (sisäänrakennettu IR-suodatin) |
| Sulkimen tyyppi | ERS (electronic rolling shutter) |
| Järjestelmävaatimukset | Windows 8/10/11 (32- tai 64-bittinen), Mac OS X, Linux, USB3.0-portti |
| Kiinnikkeen tyyppi | C-mount |
| Kameran virransyöttö | DC, 5V, from computer USB port a 12V, 3A adapter for Peltier element |
| Kameran käyttölämpötila-alue, °С | -10 — 50 |
| Sallittu ympäristön ilmankosteus, % | 30 — 80 |
| Tyyppi | light/optical, digital, metallurginen |
| Suutin | Siedentopf |
| Suurennus, x | 50–500 basic (*valinnaisesti: 50–1000/1250/1500/2000/2500) |
| Okulaarit | 10х/22mm, silmäetäisyys: 10mm (*valinnaisesti: 10x/22mm with scale, 12.5x/14 15x/15 20x/12 25x/9) |
| Näytepöydän ominaisuudet | two-axis mechanical stage microscope base size: 300×240 mm |
| Valaisu | halogeeni |
| Virtalähde | verkkovirta |
| Valosuotimet | vihreä, sininen, keltainen, matta |
| Lisäksi | sisäänrakennettu analysoija ja irrotettava polarisointi |
| Käyttäjän kokemustaso | kokeneet käyttäjät, ammattilaiset |
| Käyttökohde | metallurginen |
| Tutkimusmenetelmä | kirkaskenttä, polarization |
| Suojapussi/laukku/kotelo | pölysuoja |
| Videon kuvataajuus | 59@3072×2048, 59@1536×1024 |
| Asennuspaikka | trinokulaarinen putki, okulaarin putki okulaarin sijaan |
| Videon formaatti | output: *.wmv, *.avi, *.h264 (Windows 8 tai uudempi), *h265 (Windows 10 tai uudempi) |
| Ohjelmisto | MAGUS View |
| Output | USB 3.0, 5 Gb/s |
| Runko | alumiini |
| Ohjelmiston ominaisuudet | kuvan koko, kirkkaus, valotusaika |
| Valkotasapaino | manuaalinen, automaattinen |
| Valotuksen säätö | manuaalinen, automaattinen |
