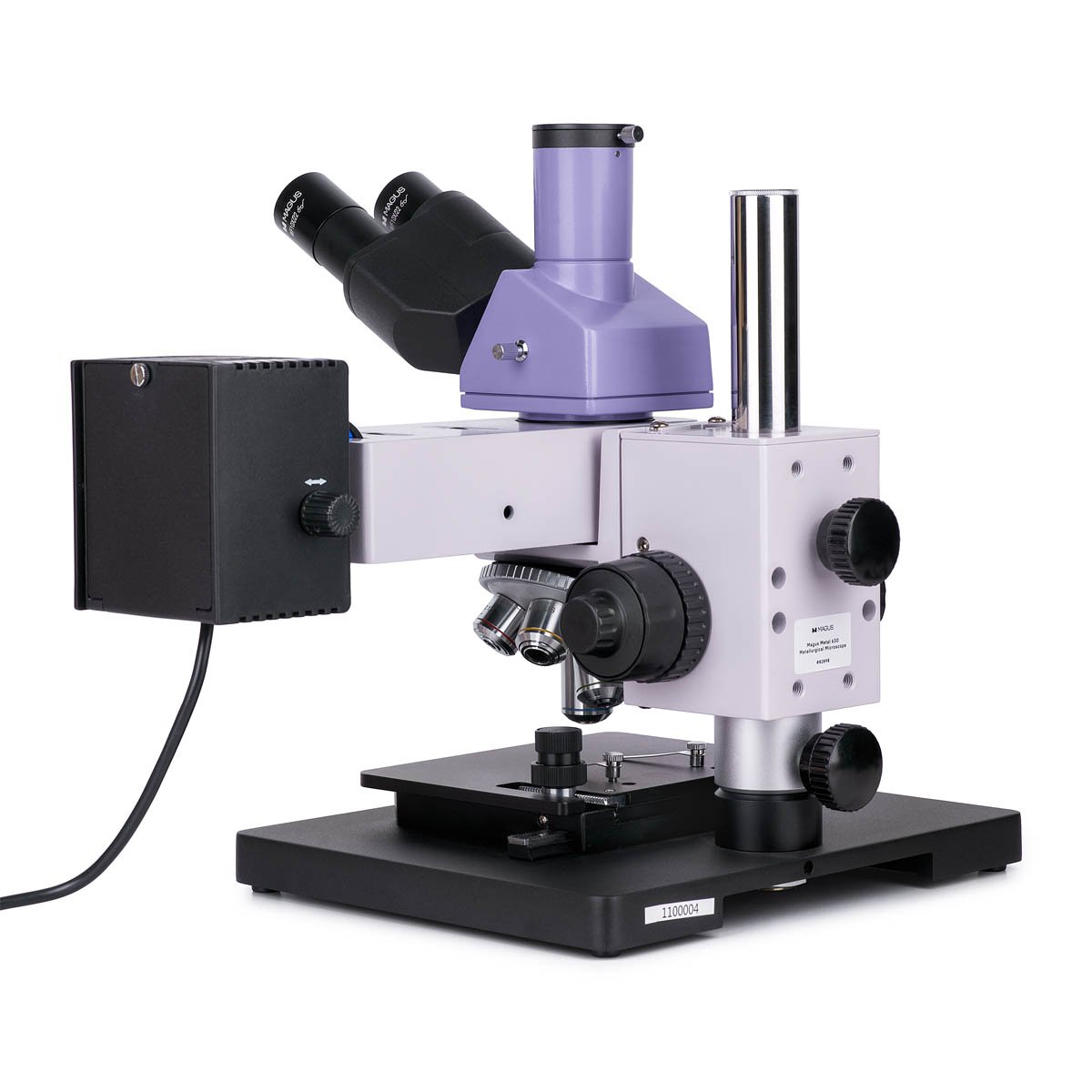

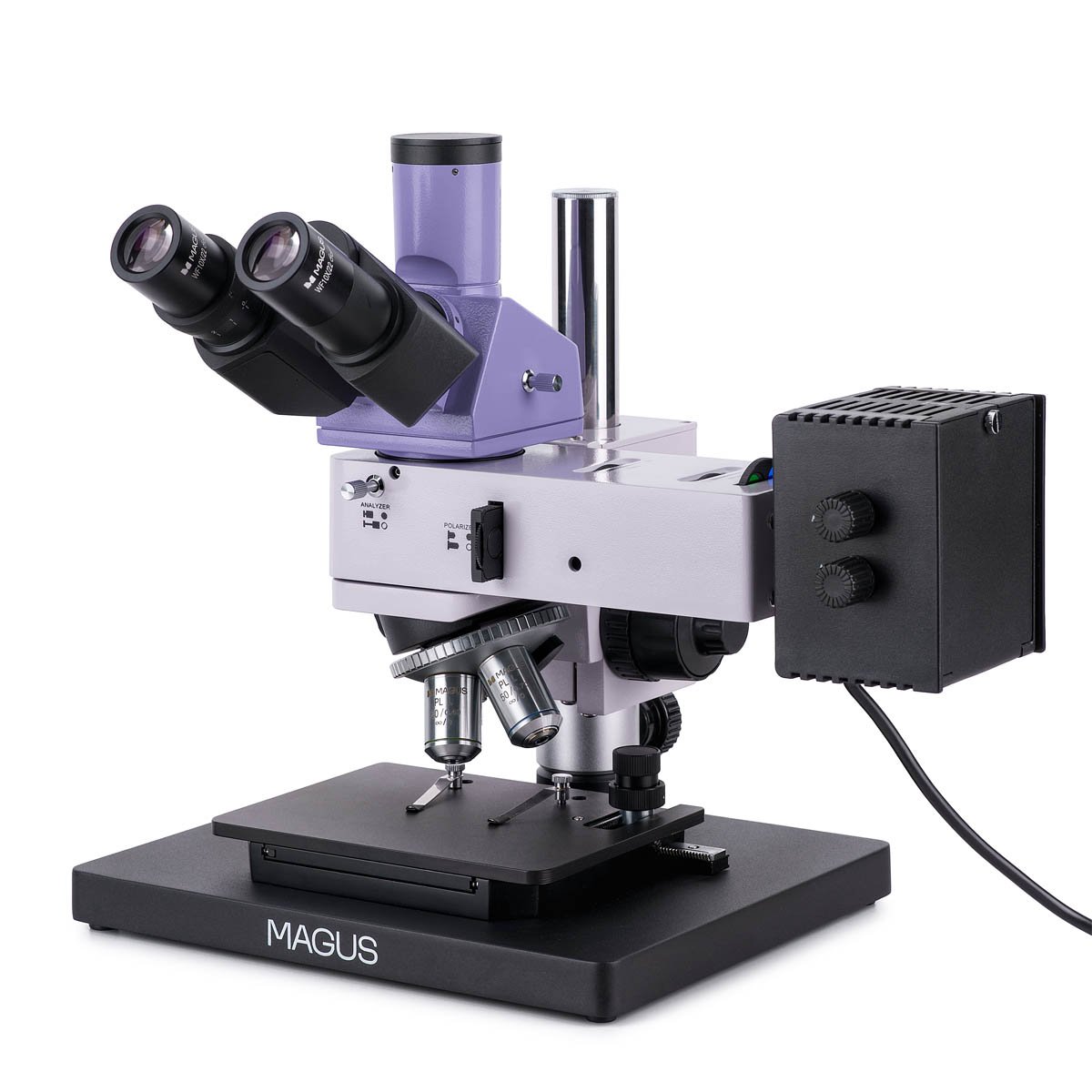

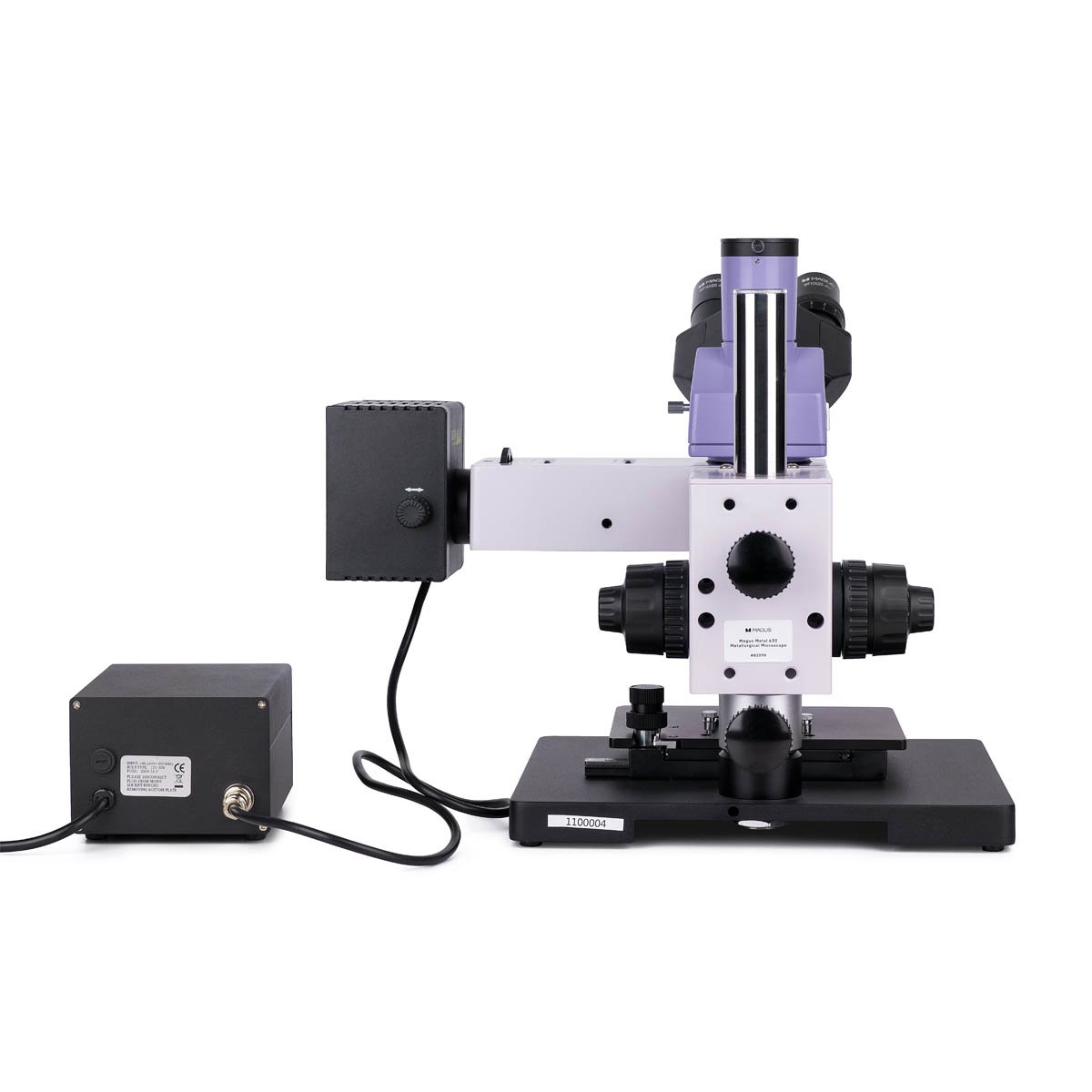

MAGUS Metal D630 LCD metallurginen heijastusvalomikroskooppi on suunniteltu tutkimaan läpinäkymättömien kohteiden mikrorakenteita riippumatta niiden korkeudesta tai koosta. Tutkimuskohteita ovat metallit, seokset, puolijohteet ja maalipinnoitteet. Käytettävissä olevat mikroskopointitekniikat: kirkaskenttä ja polarisoitu valo. MAGUS Metal D630 LCD mikroskooppi on erinomainen valinta eri toimialojen teollisuusyrityksille, tutkimuskeskuksille ja yliopistojen laitoksille.
Digitaalinen kamera
MAGUS CHD20 digitaalikamera on varustettu 2 MP kennolla ja tuottaa realistisia Full HD -kuvia resoluutiolla 1920 x 1080 px. Kamerassa on korkea valoherkkyys, joka sopii työskentelyyn fluoresoivassa valossa. R, G, B -päävärien mosaiikkisuodattimien käytön ansiosta saavutetaan alhainen tummavirta ja selkeä kuva. Kamerassa on HDMI-liitäntä, jolla sen voi yhdistää suoraan televisioon, monitoriin tai projektoriin. Tässä tilassa kamera toimii itsenäisesti ilman PC:tä. HDMI-liitäntä tarjoaa korkean ja vakaan siirtonopeuden kamerasta ulkoiseen näyttöön. Lisäksi kamerassa on USB2.0-liitäntä kameran yhdistämiseksi PC:hen. Videota tallennetaan 60 fps tai 50 fps riippuen videon ulostuloliitännästä. Kamera yhdistää korkean fps:n ja laajan kaistan HDMI:n, joten videot ovat eläviä ilman jäädytyksiä tai kuvakehysten välisiä aukkoja. Maksimiresoluutiossa kuva on yksityiskohtainen, liikkuvat kohteet näkyvät ilman virheitä, ja kohteen liike näytetään ilman viiveitä.
Näyttö
MAGUS MCD -monitorit toimivat yhdessä MAGUS CHD -kameroiden kanssa muodostaen täydellisen kuvantamisjärjestelmän MAGUS-mikroskoopeille. Yhteys kameraan tapahtuu sen HDMI-liitännän kautta. Monitori näyttää kuvat reaaliajassa. Sen IPS LCD -näytöllä on laaja katselukulma, korkea kirkkaus ja hyvä kontrasti. Suurestakin kulmasta katsottaessa kuva ei vääristy. Näytön koko on 13,3″. Monitori voidaan asentaa vaakapinnalle taitettavan telineen avulla tai kiinnittää suoraan kameraan tai jalustaan.
Optiikka
Mikroskoopin optiikka on äärettömyyteen korjattu. Trinokulaariputki, jota käytetään kameran asentamiseen, sijaitsee pystysuorassa. Valonsäde voidaan ohjata joko okulaareihin tai trinokulaariputkeen. Kamera ei sisälly peruskokoonpanoon. Tämän mikroskoopin kanssa on mukava työskennellä pitkiä aikoja, koska binokulaarinen pää on 30° kallistettu. Vasemmassa okulaarissa on diopterin korjaus optiikan sovittamiseksi käyttäjän näköön.

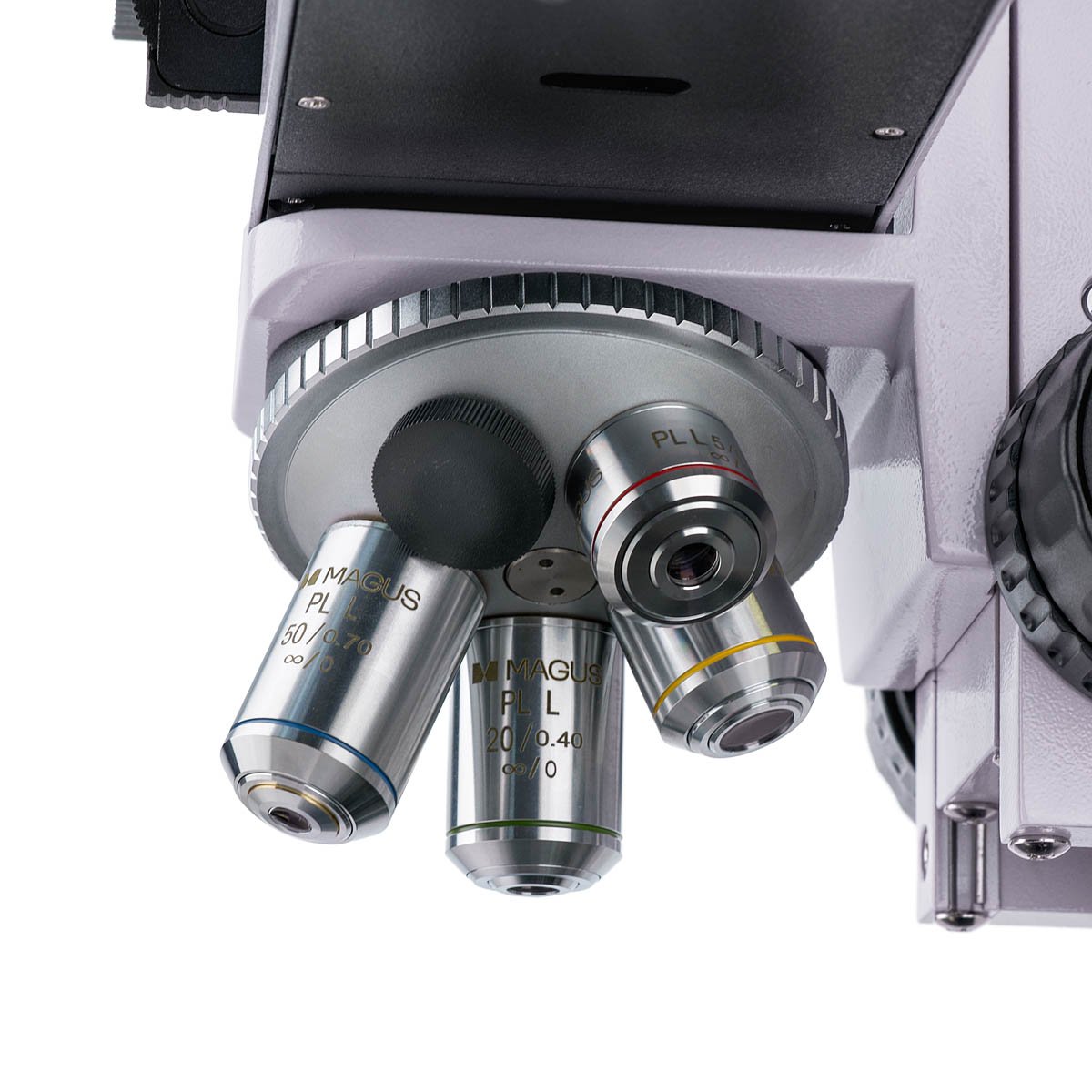

Pyörivässä revolverissa on 5 paikkaa. Pakettiin sisältyy 4 akromaattista objektiivia. Kun ne on asennettu, jää yksi paikka valinnaisen objektiivin asentamista varten. Pitkän työskentelyetäisyyden objektiivit on suunniteltu kirkaskenttämikroskopiaan.
Valaistus

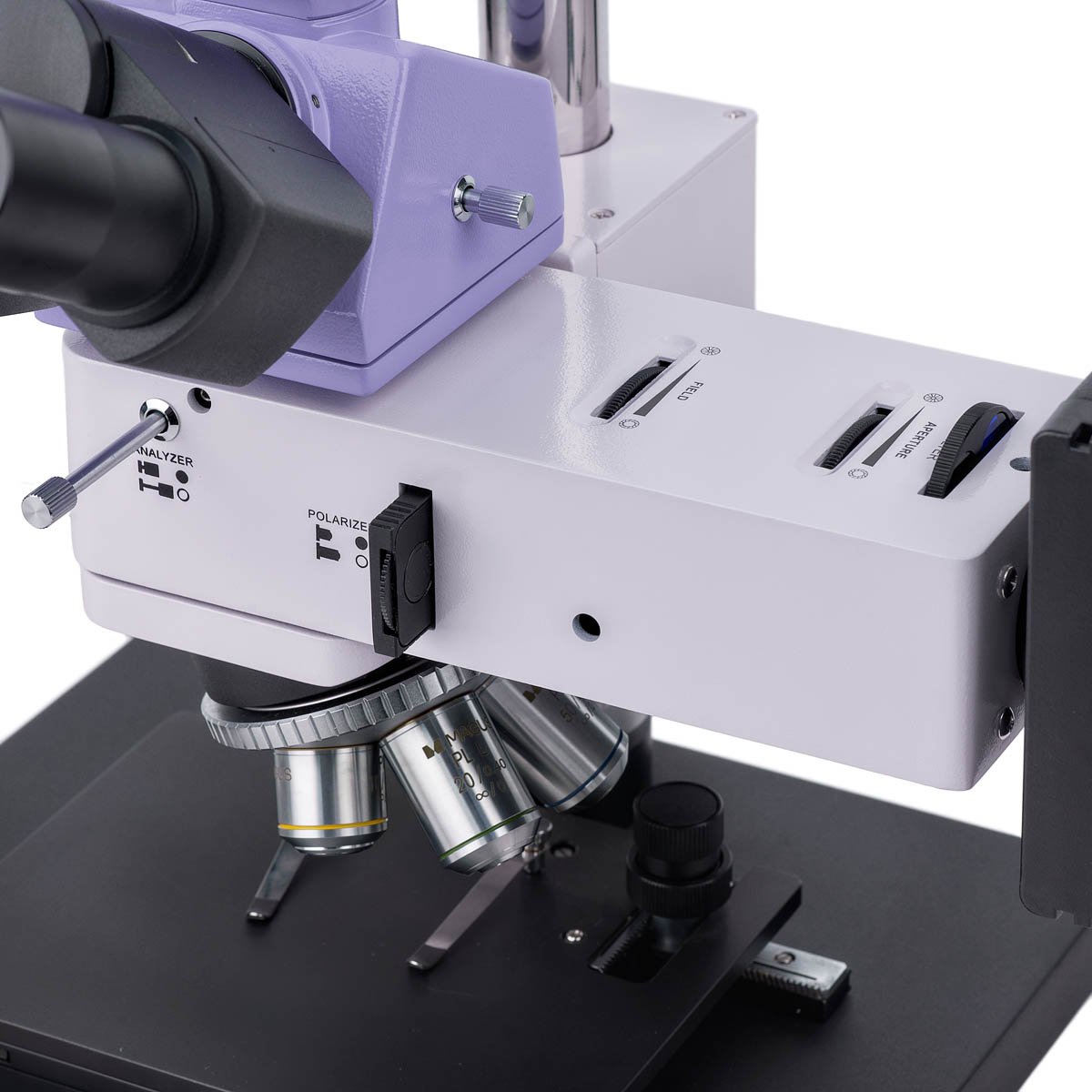

Mikroskoopissa käytetään heijastusvalovalaistusta. Valaistusjärjestelmään kuuluu polarisaatiolaite, aukkodiafragma ja kenttädiafragma. Valonlähde: 30W halogeenilamppu. Sen valo on silmille mukava, joten se ei edistä silmien väsymistä. Diafragma ja valonlähde voidaan keskittää, ja Köhlerin valaistuksen asetus on mahdollinen. Mukana on värisuotimia.
Jalusta ja tarkennusmekanismi

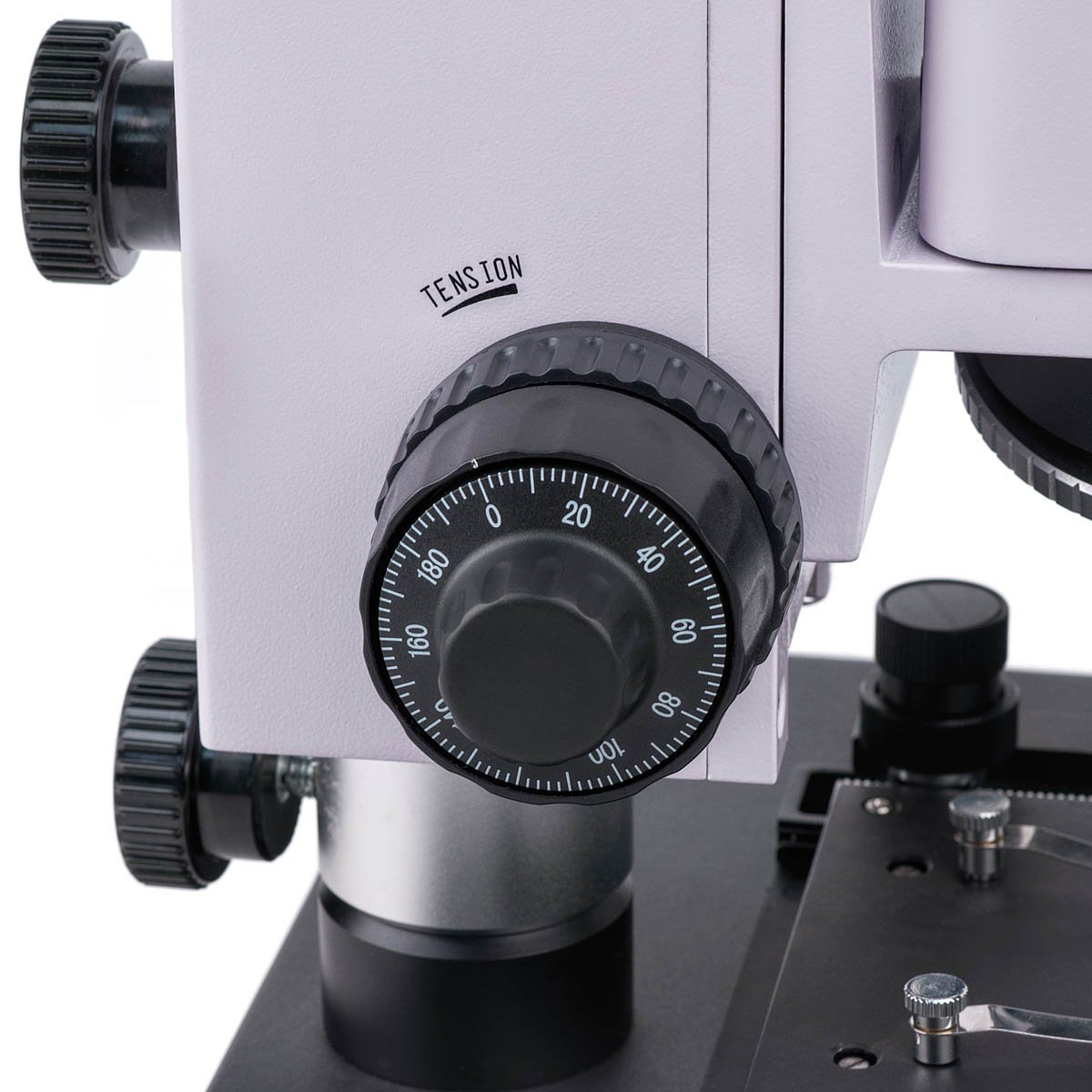

Jalustan ja tarkennusmekanismin ainutlaatuinen suunnittelu tarjoaa kaksi etua: kompakti koko ja mahdollisuus tarkastella minkä tahansa korkeuden näytteitä. Mikroskooppi voidaan helposti sijoittaa laboratoriokalusteille, joiden enimmäiskorkeus on 40 cm. Pieniä näytteitä tutkitaan kaksiakselisella näyttämöllä. Tarkennus säädetään kiertämällä koaksiaalisia karkeita ja hienoja tarkennusnuppeja, jotka sijaitsevat jalustan molemmilla puolilla. Mekanismit toimivat sujuvasti ja tarkasti. Myös karkean tarkennuksen jännitystä voidaan säätää.
Lisävarusteet
Mikroskooppia voidaan päivittää valinnaisilla lisävarusteilla: pitkän työskentelyetäisyyden objektiivit, okulaarit, digitaalikamera, kalibrointilasit.
Mikroskoopin avainominaisuudet:
- Näytteen korkeudelle ja koolla ei ole rajoituksia
- Trinokulaaripää trinokulaariputkella digitaalikameran asentamista varten ja 100:0 sekä 0:100 valonjakajalla
- 30W halogeenilamppu lämpimällä valolla työskentelyyn heijastusvalossa käyttäen kirkaskenttä- ja polarisaatiomikroskopia tekniikoita
- Värisuotimet, mahdollisuus Köhlerin valaistuksen asettamiseen, keskitettävissä oleva valonlähde sekä kenttä- ja aukkodiafragmat
- Kompakti jalusta mikroskoopin asentamiseen pienille kalusteille
- Useita valinnaisia lisävarusteita
Kameran avainominaisuudet:
- Kamera toimii itsenäisesti ilman PC-yhteyttä HDMI-liitännän kautta. Voidaan yhdistää PC:hen USB2.0-liitännän kautta
- Kameran resoluutio on 1920 x 1080 px – ihanteellinen valinta kuvien näyttämiseen Full HD -monitorissa
- 60 fps tai 50 fps riippuen videon ulostuloliitännästä liikkuvien kohteiden tarkkailuun, videon tallentamiseen ja preparaatin siirtämiseen ilman nykimistä tai viiveitä
- SONY Starvis värillinen CMOS taustavalaistu sensori tarjoaa alhaisen kohinatason ja korkean valoherkkyyden jopa heikossa valaistuksessa. Saat selkeämpiä, kirkkaampia ja enemmän värikylläisiä kuvia.
- Ohjelmisto valokuva-, videonauhoitus-, muokkaus-, ulkoinen näyttötoiminnoilla, lineaariset ja kulmamittaukset
Pakkaukseen sisältyy:
- MAGUS CHD20 Digitaalikamera (digitaalikamera, HDMI-kaapeli (1,5 m), USB 2.0 -kaapeli (2 m), USB-hiiri, 32GB SD-muistikortti, AC-virtasovitin 12V/1A (Euro), asennus-CD ajureilla ja ohjelmistolla, käyttöohje ja takuukortti)
- MAGUS MCD20 LCD Monitori
- Jalusta, jossa on tarkennusmekanismi, näyttämö ja pyörivä objektiivikiinnike
- Heijastusvalon valaisin lampunkotelolla
- Trinokulaaripää
- Infinite plan akromaattinen objektiivi: PL L5x/0,12 WD 26,1 mm
- Infinite plan akromaattinen objektiivi: PL L10х/0,25 WD 20,2 mm
- Infinite plan akromaattinen objektiivi: PL L20х/0,40 WD 8,80 mm
- Infinite plan akromaattinen objektiivi: PL L50х/0,70 WD 3,68 mm
- Okulaari 10x/22mm pitkällä silmäetäisyydellä (2 kpl)
- C-kiinnitysadapteri 1x
- Kuusiokoloavain
- Jalusta virransyötöllä
- Virtajohto
- Heijastusvalon valaisimen virtajohto
- Pölykansi
- Käyttöohje ja takuukortti
Saatavilla olevia lisävarusteita:
- 10x/22mm okulaari asteikolla
- 12,5x/14mm okulaari (2 kpl)
- 15x/15mm okulaari (2 kpl)
- 20x/12mm okulaari (2 kpl)
- 25x/9mm okulaari (2 kpl)
- Objektiivi: PL L40х/0,60 WD 3,98 mm
- Objektiivi: PL L60x/0,70 WD 2,08 mm
- Objektiivi: PL L80x/0,80 WD 1,25 mm
- Objektiivi: PL L100x/0,85 (kuiva) WD 0,40 mm
- Kalibrointilasi
Tekniset tiedot:
| Tuotemerkki | MAGUS |
| Takuu, vuodet | 5 |
| EAN | 5905555018348 |
| Pakkauksen koko, cm | 39.4×37.4×73 |
| Lähetyspaino, kg | 22.25 |
| Pää | trinocular |
| Pään kallistuskulma | 30 ° |
| Suurennusalue | from 200x to 800x |
| Okulaariputken halkaisija, mm | 30 |
| Objektiivit | infinity plan achromatic: PL L5x/0.12, PL L10x/0.25, PL L20x/0.40, PL L50x/0.70 parfocal distance 45mm (*valinnaisesti: PL L40x/0.60, PL L60x/0.70, PL L80x/0.80, PL L100x/0.85 (kuiva)) |
| Pyörivä revolveri | 5:lle objektiiville |
| Työskentelyetäisyys, mm | 26.1 (5x) 20.2 (10x) 3.98 (40x) 2.08 (60x) 8.80 (20x) 3.68 (50x) 1.25 (80x) 0.40 (100x) |
| Silmäväli, mm | 48 — 75 |
| Näytepöydän koko, mm | 185×140 |
| Näytepöydän liikealue, mm | 35/30 |
| Okulaari diopterisäätö | ±5 (vasemmassa putkessa) |
| Diaphragm | built-in aperture and field |
| Tarkennus | coaxial, coarse (with coarse focusing tension adjustment) and fine (0.002 mm) |
| Kirkkauden säätö | kyllä |
| Valonlähteen tyyppi | 12V/30W |
| Käyttölämpötila-alue,°C | 5 — 35 |
| Kokoonpanon vaikeustaso | monimutkainen |
| Valaistuksen sijainti | yläpuolinen |
| Kameran kenno | Sony Exmor/Starvis CMOS |
| Väri/monokromaattinen | väri |
| Megapikselit | 2 |
| Suurin tarkkuus, pikseliä | 1920×1080 |
| Kennon koko | 1/2′ (7.2×4.05mm) |
| Pikselin koko, μm | 3.75×3.75 |
| Valoherkkyys | 1175mV with 1/30s |
| Signaali/kohina-suhde | 0.15mV at 1/30s |
| Valotusaika | 0.04ms–1000ms |
| Videon tallennus | kyllä |
| Kuvaformaatti | *.jpg, *.tif |
| Aallonpituusalue, nm | 380–650 (sisäänrakennettu IR-suodatin) |
| Sulkimen tyyppi | ERS (electronic rolling shutter) |
| Järjestelmävaatimukset | Windows 8/10/11 (32- tai 64-bittinen), Mac OS X, Linux, USB2.0-portti, RJ45 |
| Kiinnikkeen tyyppi | C-mount |
| Kameran virransyöttö | DC-muuntaja 12V, 1A |
| Kameran käyttölämpötila-alue, °С | -10 — 50 |
| Sallittu ympäristön ilmankosteus, % | 30 — 80 |
| Ohjelmisto | HDMI: built-in USB: MAGUS View |
| Tyyppi | light/optical, digital, metallurginen |
| Suutin | Siedentopf |
| Suurennus, x | 50–500 basic (*valinnaisesti: 50–1000/1250/1500/2000/2500) |
| Okulaarit | 10х/22mm, silmäetäisyys: 10mm (*valinnaisesti: 10x/22mm with scale, 12.5x/14 15x/15 20x/12 25x/9) |
| Näytepöydän ominaisuudet | two-axis mechanical stage microscope base size: 300×240 mm |
| Valaisu | halogeeni |
| Virtalähde | 230 VAC verkkovirta |
| Valosuotimet | vihreä, sininen, keltainen, matta |
| Lisäksi | sisäänrakennettu analysoija ja irrotettava polarisointi |
| Käyttäjän kokemustaso | kokeneet käyttäjät, ammattilaiset |
| Käyttökohde | metallurginen |
| Tutkimusmenetelmä | kirkaskenttä, polarization |
| Suojapussi/laukku/kotelo | pölysuoja |
| Ulostuloliitännät | USB 2.0, HDMI 1.4 |
| Muistikortti | SD, max. 32 GB |
| Mahdollisuus liitää lisälaitteita | USB-hiiri flash-tikku (USB) |
| Videon kuvataajuus | 60@1920×1080 (HDMI), 50@1920×1080 (USB) |
| Asennuspaikka | trinokulaarinen putki, okulaarin putki okulaarin sijaan |
| Videon formaatti | *.h264/*.h265, *.mp4 |
| Runko | CNC alumiiniseos |
| Tasavirtamuuntajan tekniset arvot | syöttö: verkkovirta 100–240V, 50/60Hz, ulos: DC-jännite 12V/1A |
| Näytön tekniset arvot | |
| Matriisin tyyppi | IPS |
| Näytön koko, tuumaa | 13.3 |
| Näytön tarkkuus, pikseliä | 1920×1080 (Full HD) |
| Kuvasuhde | 16:9 |
| Kirkkaus, cd/m² | 400 |
| Toistettujen värien lukumäärä | 16.7 m |
| Kontrasti | 1000:1 |
| Vaaka/pysty katselukulma, ° | 178/178 |
| Näytön näkyvän alueen koko (leveys x korkeus), mm | 295×165 |
| Pikselin pitch (leveys x korkeus), mm | 0.154×0.154 |
| Taajuus | 60 |
| Matriisin tyyppi backlight | LED |
| LED-taustavalon elinikä, tuntia | 50000 |
| Liitäntä | HDMI |
| Käyttölämpötila-alue,°C | -15 — 55 |
| Sallittu ympäristön ilmankosteus, % | 10 — 90 |
| Virtalähde | AC 110–220V, DC 5–12V/1A (Tyyppi-C) |
| Virrankulutus, W | 12 (max.) |
